Remarque: Les bornes de même
couleur sur le transformateur signifient
que les sorties sont potentiellement
identiques. La borne rouge sur le trans-
formateur de 32 VA n'est pas utilisée
pour le raccordement du Control Delta 4 f.

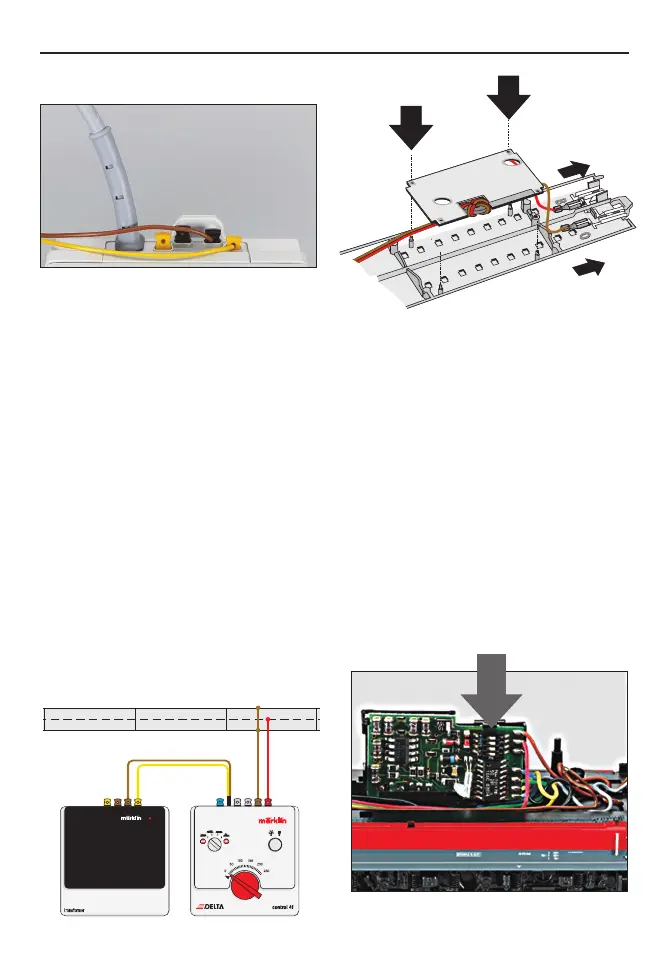

2.2 Raccordement du Control
Delta 4 f au réseau miniature
Etape 6:
Raccordez les câbles rouge et brun
venant de la voie aux bornes rouge
et brune situées à l'arrière du Control
Delta 4 f. Le câble rouge doit être rac-
cordé au conducteur central de la voie.
Le câble brun doit être raccordé aux rails
extérieurs de la voie.
Etape 7:
Enfichez la fiche du câble d'alimentation
du transformateur dans la prise de cou-
rant domestique.
3. Maniement
3.1 Adresses Delta
Le Control Delta 4 f peut commander
individuellement 4 adresses de locomo-
tives différentes au total.
1 = Locomotive à vapeur
2 = Locomotive diesel
3 = Autorail
4 = Locomotive électrique
24
6002 66045
Régler l’adresse sur le clavier d’enco-
dage de l’électronique Delta.
74046
24188
