2.1 Delta Control 4 f ansluts
till Transformern
För Delta Control 4 f behövs transforma-
torn endast till effektförsörjning. Därför
skall endast Delta Control 4 f‘s gula och
bruna försörjningsledningar anslutas på
Transformerns baksida, med klämmorna
i samma färg. Någon ytterligare förbin-
delse mellan Delta Control 4 f och trans-
formator behövs ej.

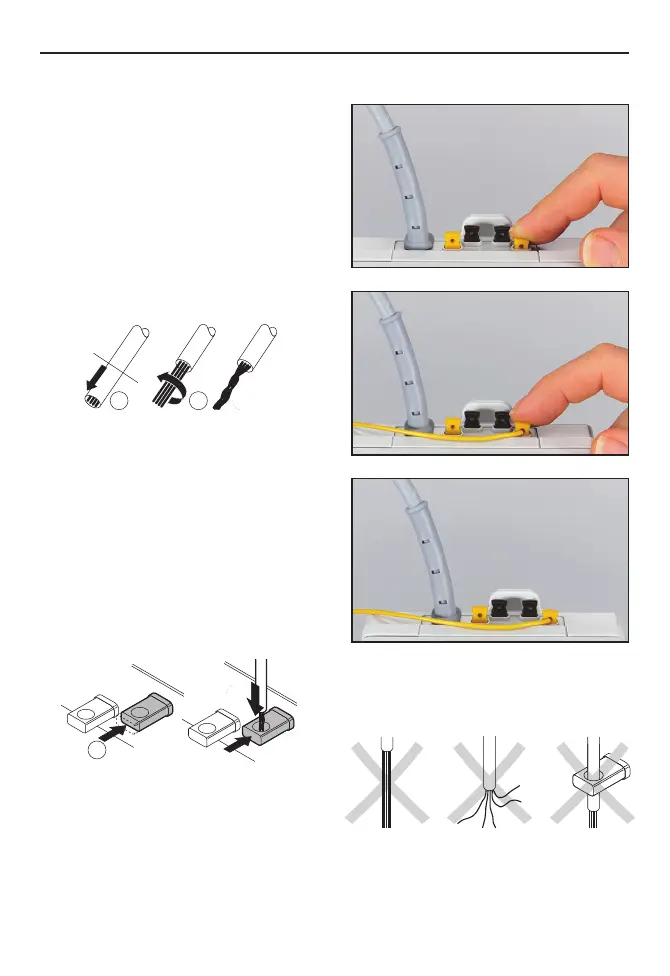

Steg 1:
Ledningsändarna för den gula och bruna
försörjningsledningen isoleras på 4 mm.
Steg 2:
Kabeländarna tvinnas.
Steg 3:
Kontrollera att transformatorns stick-
kontakt inte sitter i eluttaget.
Steg 4:
Tryck in den gula klämman på trans-
formatorns baksida. Stick in anslutnings-
ledningens isolerade gula ledningsända
i klämmans monteringsöppning. När
klämman släpps kläms ledningen auto-
matiskt fast.
Viktigt: Anslutningsledningen får inte
klämmas fast med isoleringen eftersom i
så fall den elektriska förbindelsen saknas.
Steg 5:
Upprepa steg 3 och 4 för den bruna
anslutningsledningen till den bruna
klämman.
