marklin delta control 4f User Manual

2.1 Delta Control 4 f aan de trans-
formator aansluiten.
De Delta Control 4 f heeft alleen een
transformator nodig voor het leveren van
de elektrische energie. Daarom moeten
alleen de gele en de bruine voedings-
draden van de Delta Control 4 f op de
klemmen met dezelfde kleur aan de
achterzijde van de transformator aan-
gesloten worden. Een andere verbinding
tussen de Delta Control 4 f en de trans-
formator is niet nodig.

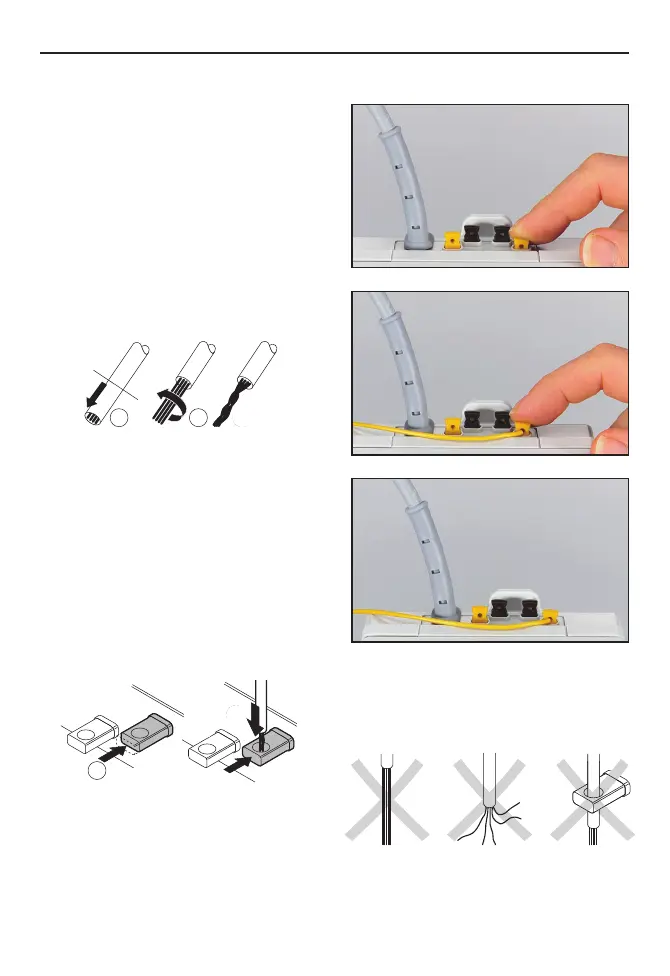

1ste stap:
Draaduiteinde van de gele en bruine
voedingsdraden over een lengte van
4 mm van isolatie ontdoen.
2de stap:
De losse, blanke binnendraden in elkaar
draaien
3de stap:
Controleer of de netstekker van de
transformator uit de wandcontactdoos is
getrokken.
4de stap:
Gele klem aan de achterzijde van de
transformator indrukken. Het blanke
draadeinde van de gele draad in de ont-
stane opening steken. Na het loslaten
van de klem word de draad automatisch
vastgeklemd.
Belangrijk: de aansluitdraad mag niet
met de isolatie worden vastgeklemd,
want dan ontstaat er geen elektrische
verbinding.
5de stap:
Herhaal stap 3 en 4 voor de bruine
draad in de bruine klem.
33
8 mm
1 2 3
5
4
