2.1 Delta Control 4 f an den Trans-
former anschließen.
Das Delta Control 4 f benötigt den Trans-
formator nur zur Leistungsversorgung.
Daher muss nur die gelbe und braune
Versorgungsleitung des Delta Control 4 f
mit den jeweils gleichfarbigen Klemmen
an der Rückseite der Transformer ange-
schlossen werden. Eine weitere Verbin-
dung zwischen Delta Control 4 f und
Transformator ist nicht notwendig.

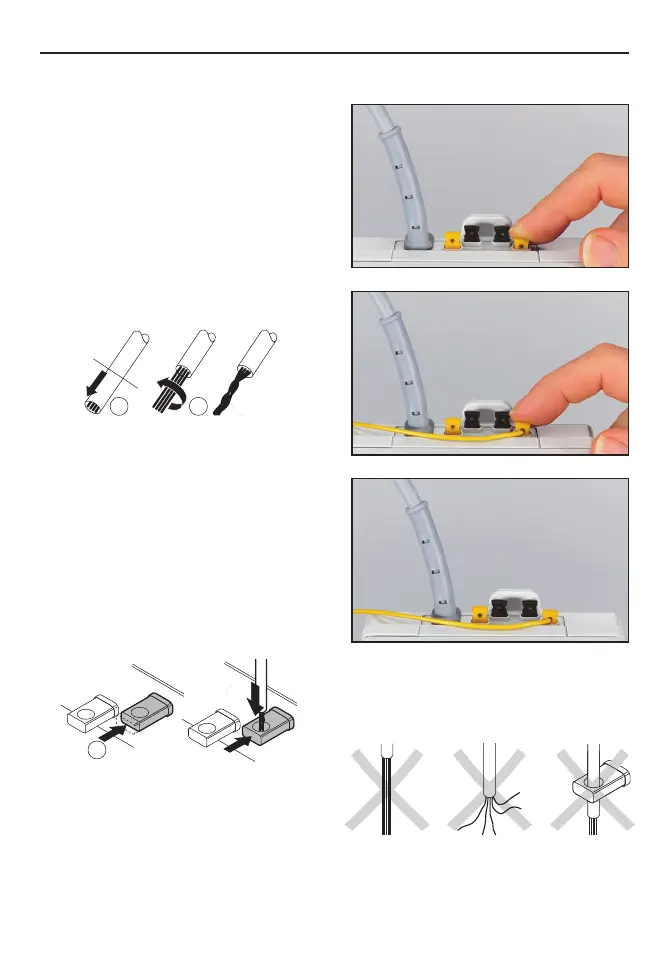

Schritt 1:
Kabelenden der gelben und braunen
Versorgungsleitung auf ca. 4 – 8 mm ab-
isolieren.
Schritt 2:
Litzenenden verdrillen.
Schritt 3:
Überprüfen, ob der Netzstecker des
Transformators aus der Steckdose
gezogen ist.
Schritt 4:
Gelbe Klemme auf der Rückseite des
Transformators eindrücken. Das abisolierte
Kabelende des gelben Anschlusskabels
in die Montageöffnung der Klemme
stecken. Nach dem Loslassen der Klem-
me wird das Kabel automatisch fest-
geklemmt.
Wichtig: Das Anschlusskabel darf nicht
mit der Isolierung festgeklemmt werden,
da sonst die elektrische Verbindung fehlt.
Schritt 5:
Wiederholen Sie die Schritte 3 und 4 für
das braune Versorgungskabel an der
braunen Klemme.
3
8 mm
1 2 3
5
4
