4. Destape uno de los agujeros ciegos e instale un conector de
cable o conducto (Figura 3).
5. Instale el interruptor de desconexión opcional CDFDS (si es
necesario, según como se muestra en la Figura 3). Consulte
el manual de instalación del accesorio para conectar éste
correctamente.
6. Instale los controles opcionales (si son necesarios) en la
s
ección del calentador de acuerdo con la Hoja de
Instrucciones suministrada con el control.
7. Para conectar el calentador, termóstato, reducir el vataje o
convertir de voltaje monofásico a trifásico, consulte
“Conversión en el campo para una menor capacidad de
vatios” o “Conversión para una instalación trifásica” en la
página 17 y en los diagramas de cableado, Figura 13
8. Coloque la sección del calentador sobre los pasadores en la
caja de montaje empotrado (Figura 3).
AVISO: El extremo de la sección del calentador con el bloque
de terminales debe situarse en el extremo de la caja de montaje
empotrado por donde entra el cable de suministro eléctrico.
9. Presione la sección del calentador sobre los pasadores y
apriete bien las cuatro (4) tuercas (extraídas en el paso 3)
en los pasadores para asegurar la sección del calentador
en la placa de montaje empotrado (Figura 3).
AVISO: Asegúrese que la “espiga de pulgar” en cada extremo
de la aber-tura de la rejilla de descarga no esté totalmente inser-
tada, para permitir que los cuerpos de las espigas de pulgar
quepan en los orificios en la sección del calentador (Figura 3).
10. Coloque la placa frontal empotrada sobre la sección del
calentador y la caja de montaje empotrado, asegurándose
de que las espigas de pulgar estén insertadas en los orifi-
cios en la sección del calentador.
11. Con la placa frontal empotrada asentada firmemente contra la
sección del calentador, oprima e inserte las “espigas de pulgar”.
Esto causará que se expandan las espigas de pulgar y retendrá
temporalmente en posición la placa frontal empotrada.
AVISO: Las espigas de pulgar facilitan la colocación y sujeción
de la placa frontal empotrada durante la instalación. Será nece-
sario utilizar sujetadores adicionales (Paso 12).
12. Instale y apriete firmemente cuatro tornillos (suministrados)
para fijar la placa frontal empotrada en la sección del calen-
t
ador (Figura 3).
13. Determine el lugar deseado para el calentador.
14. Coloque el calentador en la cuadrícula de barras T (Figura
4) y sujételo según sea necesario.
15. Pase el cable de suministro eléctrico a través del conector y
deje aproximadamente 203 mm (8 pulg.) de conductor dentro
de la caja de montaje empotrado. (El cable de suministro
eléctrico debe ser de tamaño No. 10 AWG como mínimo, con
capacidad de 90°C como mínimo.)
16. Conecte el conductor de tierra al tornillo verde de conexión
a tierra en la caja de montaje empotrado.
17. Después de hacer las conexiones, reinstale y fije el lado de
la caja de montaje empotrado extraído previamente en el
Paso 3.
18. Instale las rejillas del aire de descarga. Consulte
“Instalación de las rejillas del aire de descarga”, en la
página 16.

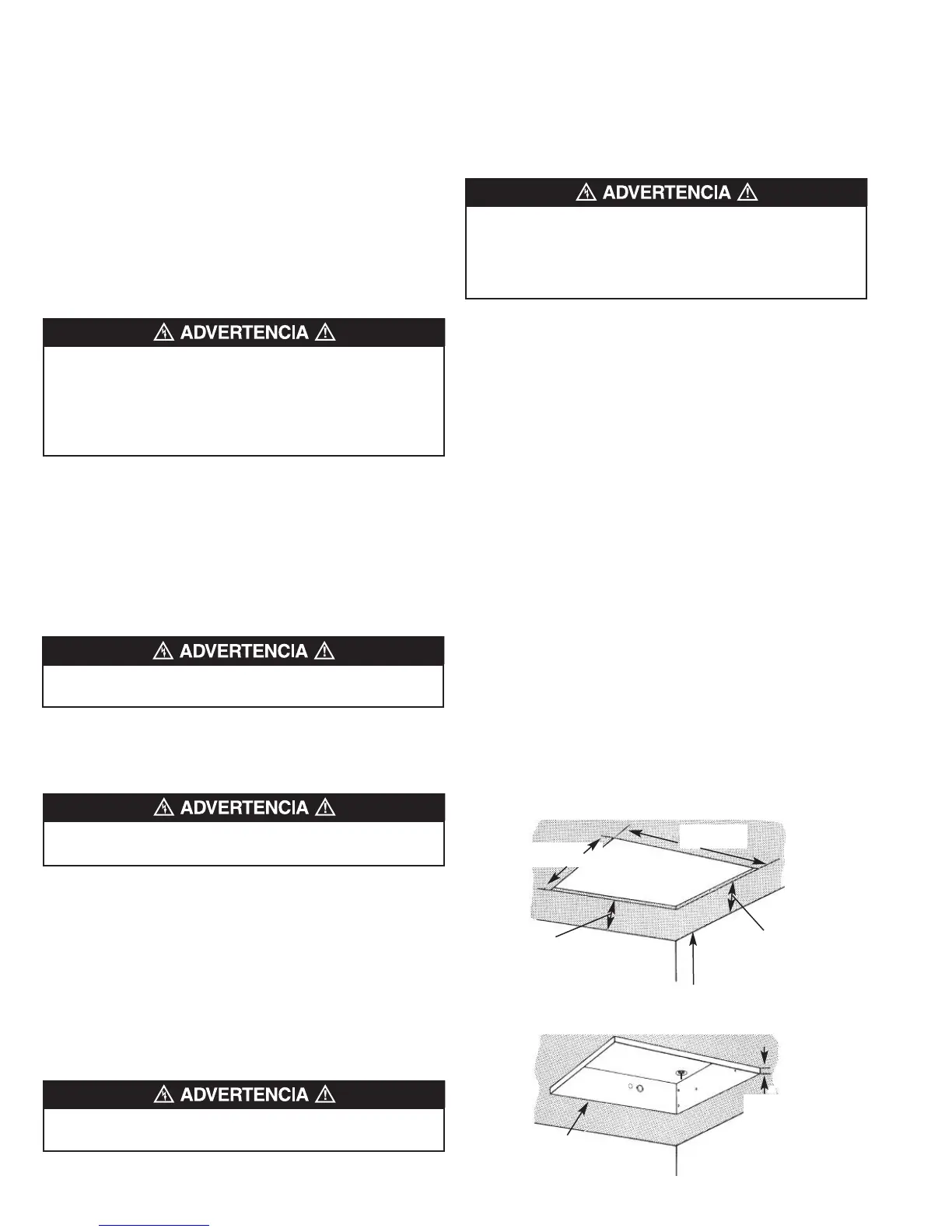

Instalacion de los Calentadores de Montaje
Empotrado en Cielos Rasos Permanentes
(vea las Figuras 5, 6, 7 y 8)
1. Determine el lugar deseado para el calentador. Consulte la
Advertencia No. 4 para los espacios libres mínimos de
montaje y la Advertencia No. 9, en la página 1.
2. Corte una abertura de montaje de 565 mm x 565 mm (22
1
⁄
4
pulg. x 22
1
⁄
4
pulg.) en el cielo raso para la caja de montaje
empotrado (Figura 5).
3. Extraiga de la caja el conjunto del Calentador de Montaje
Empotrado. El conjunto del calentador incluye (1) caja de
montaje empotrado, (1) calentador, (1) placa frontal de montaje
empotrado y (1) juego de rejillas de descarga.
LA CUBIERTA DEL CALENTADOR DEBE MONTARSE FIJA-
MENTE EN UN CIELO RASO O ENTRAMADO QUE PUEDA
SOPORTAR EL PESO DEL CALENTADOR (20.4 KG/45 LB.).
EL CALENTADOR SE PUEDE CAER SI NO SE CUMPLE
CON LO ANTERIOR.
LA ENVOLTURA PARA SUPERFICIE SE PUEDE CAER SI NO
SE INSTALAN LOS CUATRO TORNILLOS (VEA LA FIGURA 3).
LA ENVOLTURA PARA SUPERFICIE SE PUEDE CAER SI NO
SE INSTALAN LOS CUATRO TORNILLOS (VEA LA FIGURA 3).
PARA REDUCIR EL RIESGO DE INCENDIO O DE DAÑO
PERMANENTE AL CALEFACTOR, EL TERMOSTATO DEBE
CABLEARSE COMO SE INDICA EN EL DIAGRAMA DE
CONEXIONADO. NO CONECTE EL TERMOSTATO A LAS
LÍNEAS DE ALIMENTACIÓN PRINCIPAL, PORQUE ESTO
ANULARÁ LA FUNCIÓN DE RETARDO DE VENTILADOR.
EL CALENTADOR SE PUEDE CAER SI NO SE INSTALAN
LAS CUATRO TUERCAS DE MONTAJE (VEA LA FIGURA 3).
14
565 mm
(22
1
/
4
pulg.)
565 mm
(22
1
/
4
pulg.)
305 mm (12 pulg.) mín. 4 kW
609 mm (24 pulg.) mín. 5 kW
305 mm (12 pulg.) mín. 4 kW
609 mm (24 pulg.) mín. 5 kW
Pared
Pared
Mín. de 8 pies (2438 mm) desde el piso
Máx. de 14 pies (4267 mm) desde el piso
FFiigguurraa 55
Caja de montaje empotrado
9.5 mm
(3/8 pulg.)
Pared
Pared
FFiigguurraa 55
