CUBIERTA DE MONTAJE
EN SUPERFICIE,
CUBIERTA DE MONTAJE
EMPOTRADO,
2
4
3
6
5
8
7
8
7

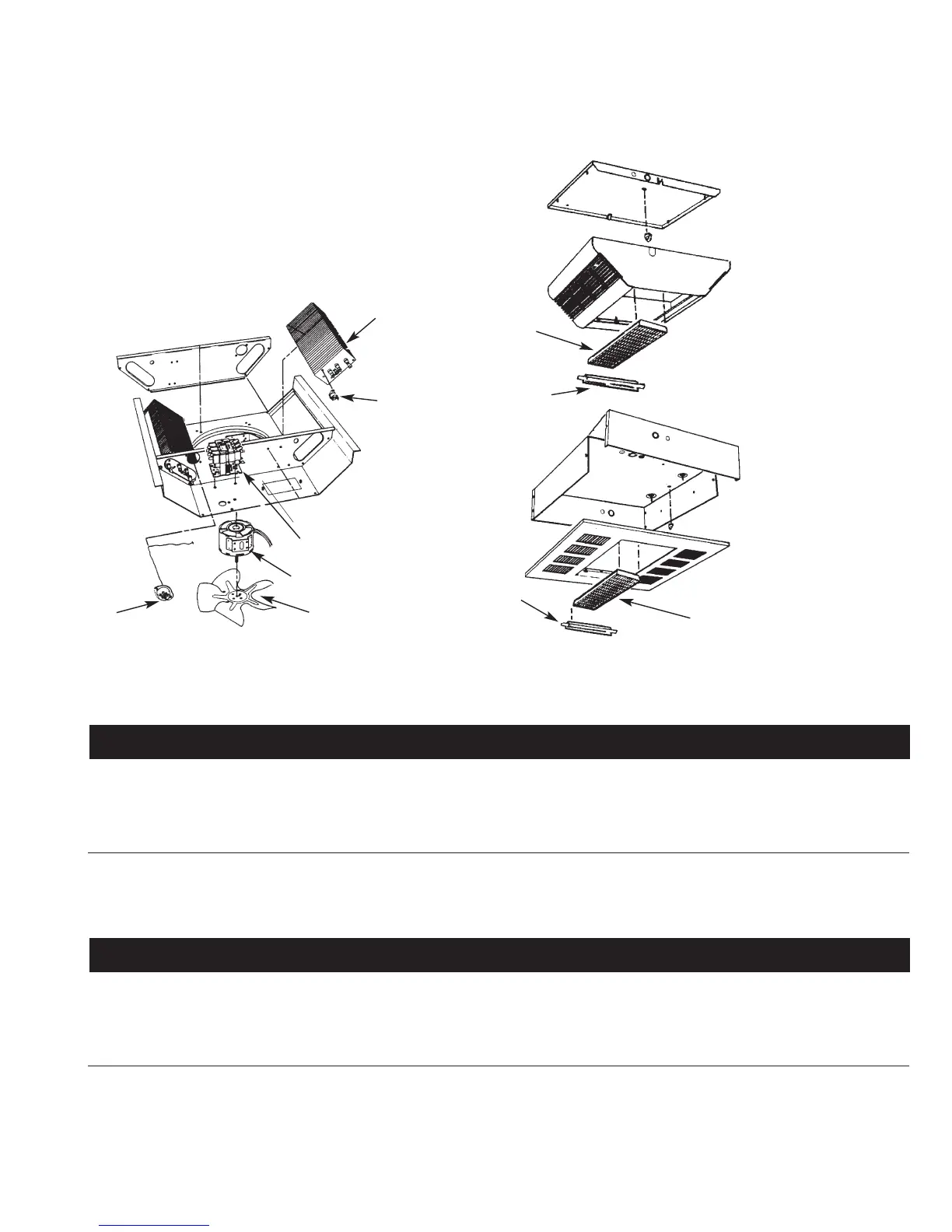

Figura 17 – Ilustración de las Partes de Reparación para los Calentadores de Tiro Forzado por Ventilador para Montaje en Cielo Raso y
Juego de Junta de Ajuste Auxiliar 2YU47
Lista de Partes de Reparación para los Calentadores de Tiro Forzado por Ventilador para
Montaje en Cielo Raso
1 Elemento 302012813 302012803 302012801 302012814 302012812 2
2 Retardo del 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1
ventilador
3 Aspas del 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1
ventilador
4 Motor 3900-2011-000 3900-2011-001 3900-2011-000 3900-2011-001 3900-2011-000 1
5 Límite alto 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 1
6 Contratista 5018-0004-102 5018-0004-103 5018-0004-102 5018-0004-103 5018-0004-102 1
7 Rejilla de salida 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2
8 Guías de rejilla 1215-2059-001 1215-2059-001 1215-2059-001 1215-2059-001 1215-2059-001 2
(En superficie)
No. de Número de Parte para Modelos:
Ref. Descripción CDF552SE CDF547SE CDF548SE CDF557SE CDF558SE Cant.
1 Elemento 302012813 302012803 302012801 302012814 302012812 2
2 Retardo del 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1
ventilador
3 Aspas del 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1
ventilador
4 Motor 3900-2011-000 3900-2011-001 3900-2011-000 3900-2011-001 3900-2011-000 1
5 Límite alto 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 1
6 Contratista 5018-0004-102 5018-0004-103 5018-0004-102 5018-0004-103 5018-0004-102 1
7 Rejilla de salida 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2
8 Guías de rejilla 1215-2059-000 1215-2059-000 1215-2059-000 1215-2059-000 1215-2059-000 2
(Empotradas)
No. de Número de Parte para Modelos:
Ref. Descripción CDF552RE CDF547RE CDF548RE CDF557RE CDF558RE Cant.
1
