29
ENVELOPPE
D'APPLIQUE,
ENVELOPPE À
ENCASTRER,
2
4
3
6
5
8
7
Liste des pièces détachées pour radiateurs à air pulsé installés au plafond et trousse de garniture 2YU47

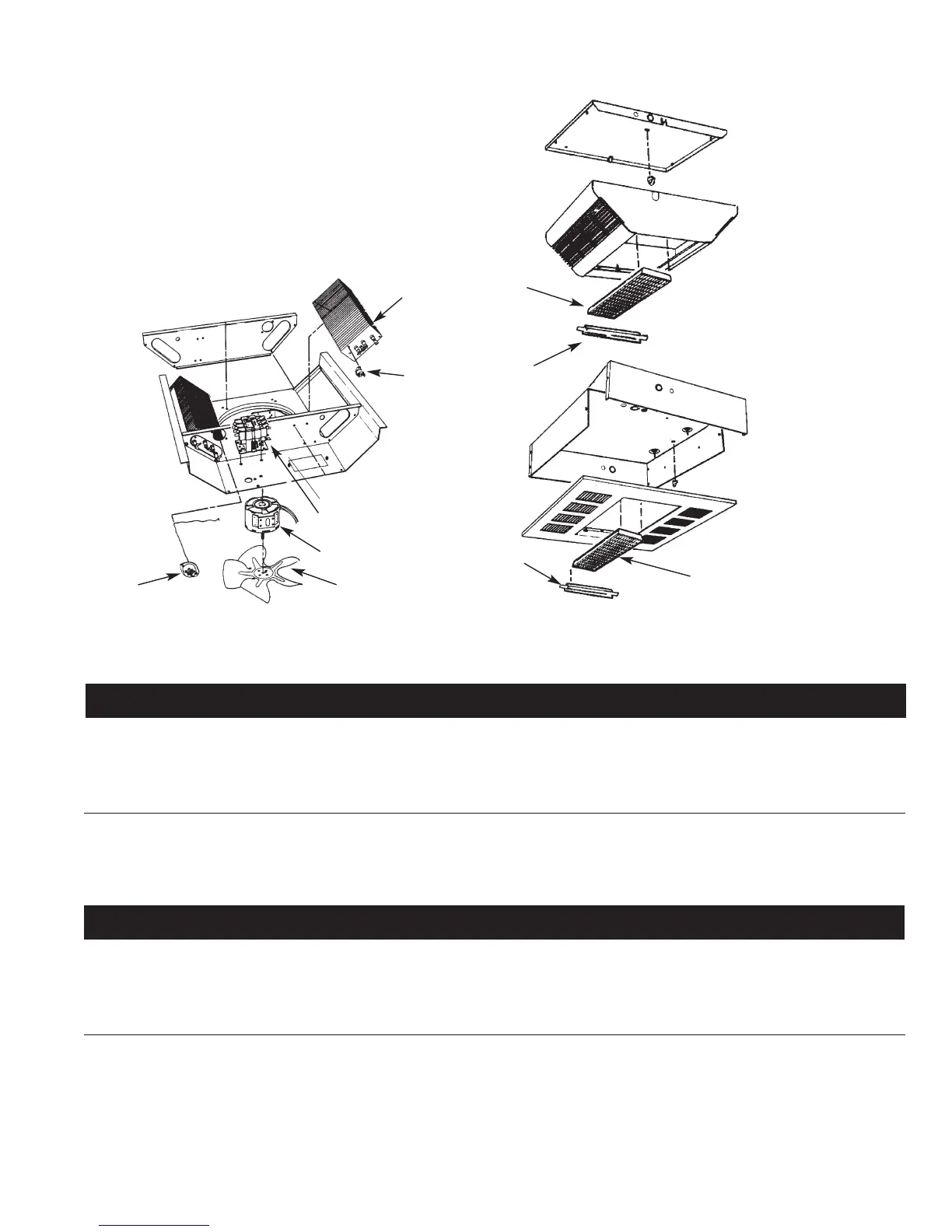

FFiigguurree 1177 –– IIlllluussttrraattiioonn ddeess ppiièècceess ddééttaacchhééeess ppoouurr rraaddiiaatteeuurrss àà aaiirr ppuullsséé iinnssttaallllééss aauu ppllaaffoonndd eett ttrroouussssee ddee ggaarrnniittuurree 22YYUU4477
1 Élément 302012813 302012803 302012801 302012814 302012812 2
2 Retard de 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1
ventilateur
3 Pale de 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1
ventilateur
4 Moteur 3900-2011-000 3900-2011-001 3900-2011-000 3900-2011-001 3900-2011-000 1
5 Limite supérieure 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 1
6 Contacteur 5018-0004-102 5018-0004-103 5018-0004-102 5018-0004-103 5018-0004-102 1
7 Grille de sortie 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2
8 Guides de lame 1215-2059-001 1215-2059-001 1215-2059-001 1215-2059-001 1215-2059-001 2
(En applique)
Nº de Numéro de pièce pour modèles:
réf. Description CDF552SE CDF552SE CDF548SE CDF557SE CDF558SE Qté
1 Élément 302012813 302012803 302012801 302012814 302012812 2
2 Retard de 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1
ventilateur
3 Pale de 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1
ventilateur
4 Moteur 3900-2011-000 3900-2011-001 3900-2011-000 3900-2011-001 3900-2011-000 1
5 Limite supérieure 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 1
6 Contacteur 5018-0004-102 5018-0004-103 5018-0004-102 5018-0004-103 5018-0004-102 1
7 Grille de sortie 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2
8 Guides de lame 1215-2059-000 1215-2059-000 1215-2059-000 1215-2059-000 1215-2059-000 2
(Encastrées)
Nº de Numéro de pièce pour modèles:
réf. Description CDF552RE CDF547RE CDF548RE CDF557RE CDF558RE Qté
8
7
1
