Marley CDF552SE - Page 9

9

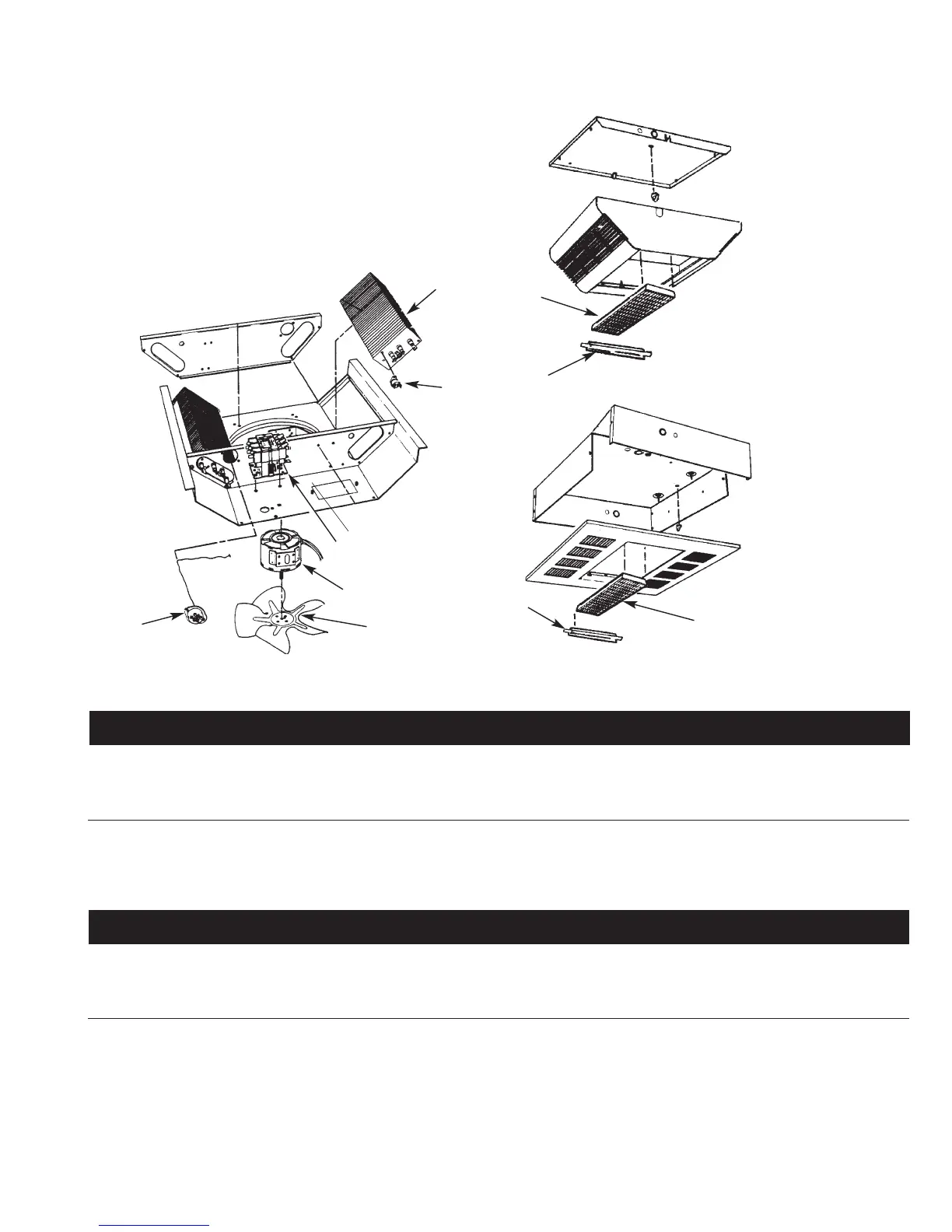

FFiigguurree 1155 –– RReeppaaiirr PPaarrttss IIlllluussttrraattiioonn ffoorr CCeeiilliinngg MMoouunntteedd FFaann FFoorrcceedd HHeeaatteerrss
1 Element 302012813 302012803 302012801 302012814 302012812 2
2 Fan Delay 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1
3 Fan Blade 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1
4 Motor 3900-2011-000 3900-2011-001 3900-2011-000 3900-2011-001 3900-2011-000 1
5 High Limit 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 1
6 Contactor 5018-0004-102 5018-0004-103 5018-0004-102 5018-0004-103 5018-0004-102 1
7 Outlet Grille 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2
8 Louver Guides 1215-2059-001 1215-2059-001 1215-2059-001 1215-2059-001 1215-2059-001 2
(Surface)
Ref. Part Number for Models:
No. Description CDF552SE CDF547SE CDF548SE CDF557SE CDF558SE Qty.
Repair Parts List for Ceiling Mounted Fan Forced Heaters
1 Element 302012813 302012803 302012801 302012814 302012812 2
2 Fan Delay 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1414-2039-000 1
3 Fan Blade 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1210-2000-000 1
4 Motor 3900-2011-000 3900-2011-001 3900-2011-000 3900-2011-001 3900-2011-000 1
5 High Limit 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 4520-0011-000 1
6 Contactor 5018-0004-102 5018-0004-103 5018-0004-102 5018-0004-103 5018-0004-102 1
7 Outlet Grille 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2501-2020-001 2
8 Louver Guides 1215-2059-000 1215-2059-000 1215-2059-000 1215-2059-000 1215-2059-000 2
(Recessed)
Ref. Part Number for Models:
No. Description CDF552RE CDF547RE CDF548RE CDF557RE CDF558RE Qty.
RECESS
MOUNTING
ENCLOSURE,
2
1
4
3
6
8
7
8
7
SURFACE
MOUNTING
ENCLOSURE,
