36/52
Mod. 91

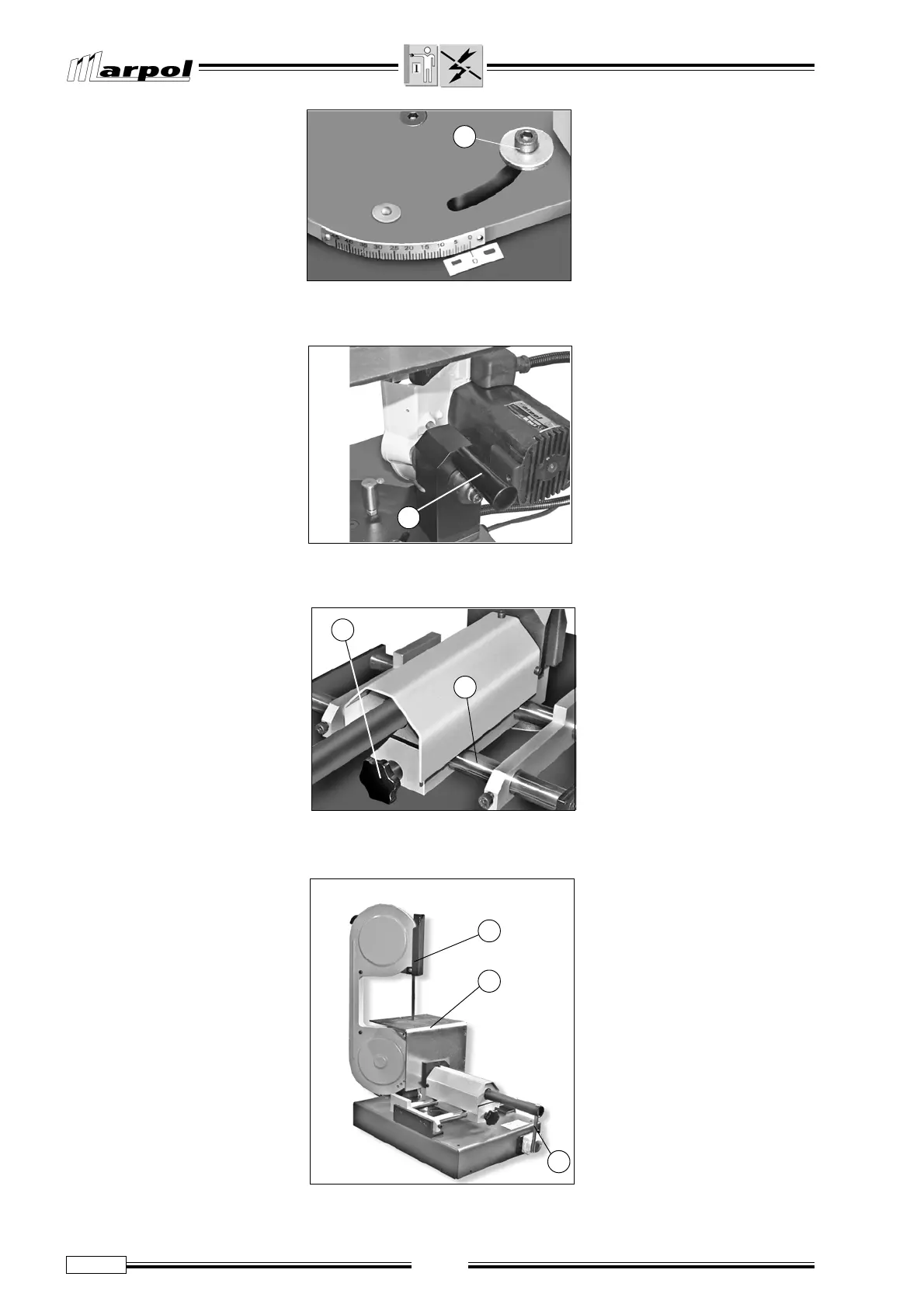

5.5 PREDISPOSIZIONI
OPERATIVE PER
TAGLIO CON TESTA
VERTICALE
• Allentare la vite (A).
• Orientare la testa motorizzata
a 0°.
• Serrare la vite (A).
F. 1 0
• Allentare il pomello (C) e far
scorrere la morsa di bloccaggio
pezzo, sulle guide cilindriche (D).
• Bloccare la morsa nella posizio-
ne centrale, tramite il pomello
(C).
F. 1 1
F. 1 2
F. 1 2
• Sollevare completamente la te-
sta motorizzata ed inserire il per-
no di bloccaggio (B).
F. 1 3
• Aprire la morsa, agendo sulla
leva (E).
• Posizionare il piano (F) all’inter-
no della morsa, verificando che
risulti perfettamente orizzontale.
• Serrare energicamente la leva
(E).
• Regolare il guida lama (G) come
descritto in precedenza.
B
C
D
G
F
E
5.5 PRE-OPERATION ACTIONS
FOR VERTICAL HEAD
CUTTING
• Loosen the screw (A).
• Orient the motor-driven head
at 0°.
• Tighten the screw (A).
• Loosen the knob (C) and let the
vise slide on the cylindrical
guides (D).
• Lock the vise in central position,
by means of the knob (C).
• Lift the motor-driven head and in-
sert the check pin (B).
• Open the vise, by using the le-
ver (E).
• Position the table (F) within the
vise, being careful that it is per-
fectly horizontal.
• Tighten the lever (E).
• Adjust the blade guide (G) as
previously described.
A
F. 1 0
