1. LAUTSPRECHER
Es sind fünf Lautsprecherbuchsen
verfügbar. Dabei handelt es sich
um 1/4”-Klinkenbuchsen. Sie sind
entsprechend der jeweils gültigen
Impedanzen gekennzeichnet:
• 16Ω: Schließen Sie hier eine 16-Ohm-
Gitarren-Box an.
• 8Ω: Schließen Sie hier eine einzelne
8-Ohm-Gitarren-Box oder zwei
16-Ohm-Gitarren-Boxen an.
• 4Ω: Schließen Sie eine 4-Ohm-
Gitarrenbox oder zwei 8-Ohm-
Gitarrenboxen an.
Warnung: Obwohl der Verstärker fünf
Lautsprecheranschlüsse besitzt, dürfen
Sie niemals mehr Lautsprecher als zulässig
anschließen. Die sicheren Kombinationen
sind: 1 x 16 Ohm, 1 x 8 Ohm, 1 x 4
Ohm, 2 x16 Ohm oder 2 x 8 Ohm. Jede
andere Lautsprecherkonguration kann
die Endstufe belasten und in extremen
Fällen zu Ausfällen der Röhren und/oder
Transformatoren führen.
Verwenden Sie den 2525 niemals ohne
Lautsprecherlast.
2. DI-AUSGANG (DI OUT)
Mit dem DI-Ausgang können Sie ein
Aufnahmegerät oder Sound-Desk
anschließen.
Hinweis: Bei Verwendung des DI muss
dennoch ein Lautsprecher angeschlossen
werden. Siehe Warnung auf Rückseite,
Funktion 1.
3. FUSSSCHALTER
Schließen Sie hier den Fußschalter an
(PEDL-90003, mitgeliefert).
4. FX-LOOP
Der serielle FX-Loop dient zum Anschluss
des Verstärkers an ein externes
Effektgerät (Nennpegel -10dBV). Die
Send-Klinkenbuchse wird an den Eingang
des externen Effektgeräts und die Return-
Klinkenbuchse an den Ausgang des
externen Effektgeräts angeschlossen.
Hinweis: Die Send-Klinkenbuchse kann
verwendet werden, um eine externe
Endstufe anzuschließen. Es muss jedoch
trotzdem ein Lautsprecher an die Endstufe
des Verstärkers angeschlossen werden.
Siehe Warnung auf Rückseite, Funktion 1.
Die Return-Klinkenbuchse kann
verwendet werden, um einen externen
Vorverstärker anzuschließen.
2525H (COMBO AUF DER FOLGENDEN SEITE)
DEUTSCH
4.0

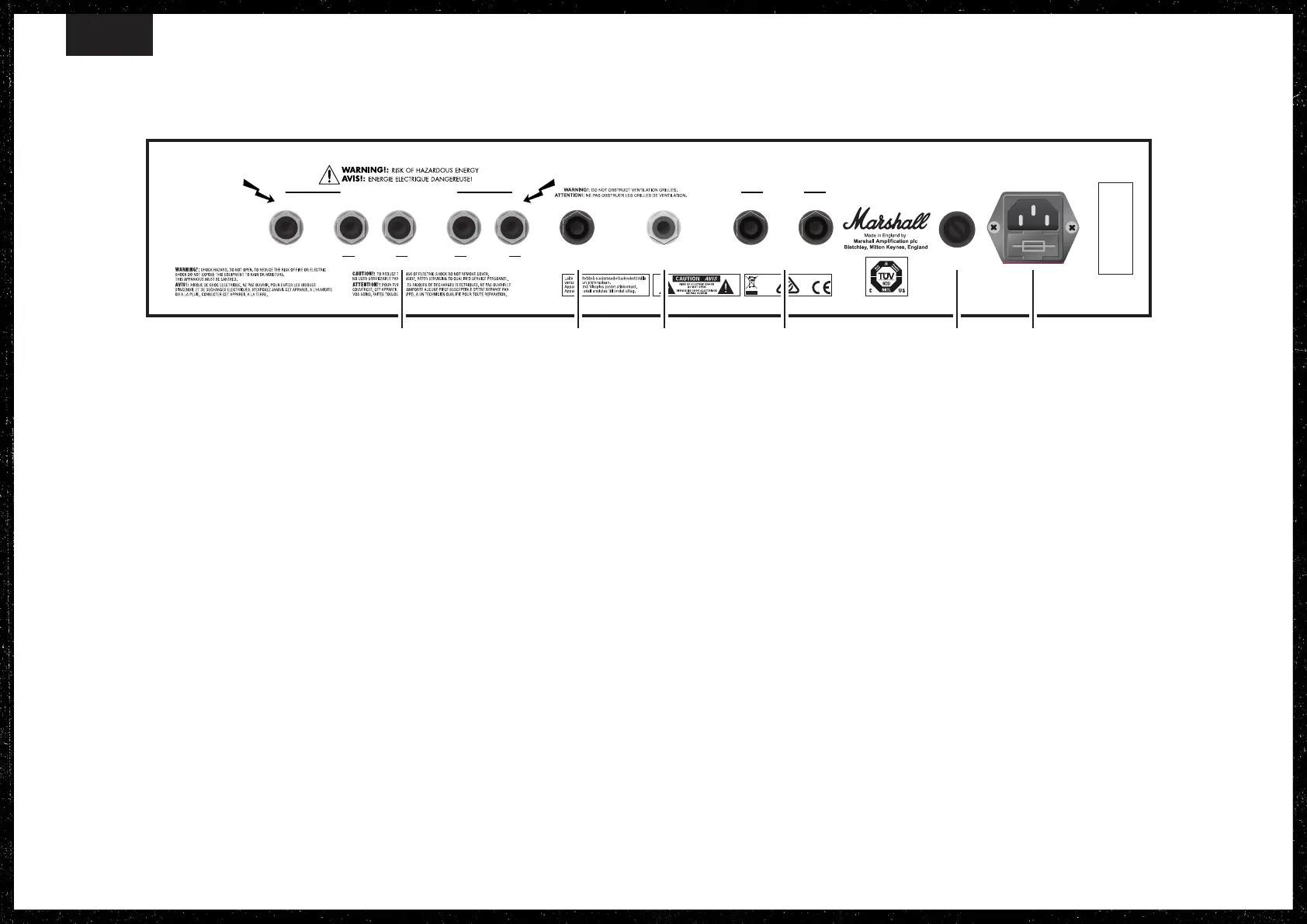

FUNKTIONEN RÜCKSEITE
PANL-00370 Iss A
RETURNSEND
MAINS INPUT
230V ~ 50Hz
100 WATTS
FUSE
230V - T1AE250V
100-130V - T2AE250V
MODEL:
2525H
1 x 16 OHM
“CLASS 2 WIRING”
CONNECT SPEAKERS
BEFORE USE
OUTPUT: 20 WATTS RMS
LOUDSPEAKERS
FX LOOP
1 x 8 OHM
2 x 16 OHM
1 x 4 OHM
2 x 8 OHM
HT FUSE
T315mAE250V
FOOTSWITCHD.I.
1 2 3 4 5 6
