1. LOUDSPEAKERS (ALTAVOCES)
Hay disponibles cinco salidas de altavoces.
Son tomas jack de 1/4”. Se encuentran
marcadas según las impedancias para las
que están diseñadas:
• 16Ω: sirve para conectar una pantalla de
guitarra de 16 ohmios.
• 8Ω: sirve para conectar una sola
pantalla de guitarra de 8 ohmios o dos
de 16 ohmios.
• 4Ω: sirve para conectar una sola
pantalla de guitarra de 4 ohmios o dos
de 8 ohmios.
Advertencia: Aunque el amplicador
tiene cinco salidas de altavoces, nunca
se deben conectar más altavoces de los
indicados por diseño. Las combinaciones
seguras son: 1 x 16 ohmios, 1 x 8 ohmios,
1 x 4 ohmios, 2 x16 ohmios o 2 x 8 ohmios.
Cualquier otra conguración de altavoces
puede forzar la sección de amplicación y,
en casos extremos, provocar una avería en
las válvulas o el transformador de salida.
Nunca utilices el 2525 sin un altavoz que
sirva como carga.
2. DI OUTPUT (SALIDA DI)
Una salida DI te permite conectar un
dispositivo de grabación externo o una
mesa de mezclas.
Nota: Aunque se utilice DI, es necesario
conectar un altavoz. Consulta la
advertencia sobre la función 1 del panel
trasero.
3. FOOTSWITCH (PEDAL)
Sirve para conectar el pedal de canal
(PEDL-90003, suministrado).
4. FX LOOP (CIRCUITO FX)
El circuito de efectos FX de la serie
conecta el amplicador a un circuito de
efectos externo (nivel nominal de -10
dBV). La toma jack de envío se conecta a
la entrada de la unidad de efectos externa,
mientras que la toma jack de retorno se
conecta a la salida de la unidad de efectos
externa.
Nota: La toma jack de envío se puede
utilizar para conectar un amplicador
externo. Esto no evita que sea necesario
conectar un altavoz a la etapa de salida
del amplicador. Consulta la advertencia
sobre la función 1 del panel trasero.
El retorno se puede utilizar para conectar
un previo externo.
2525H (COMBO ILUSTRADO EN LA PÁGINA SIGUIENTE)
ESPAÑOL
4.0

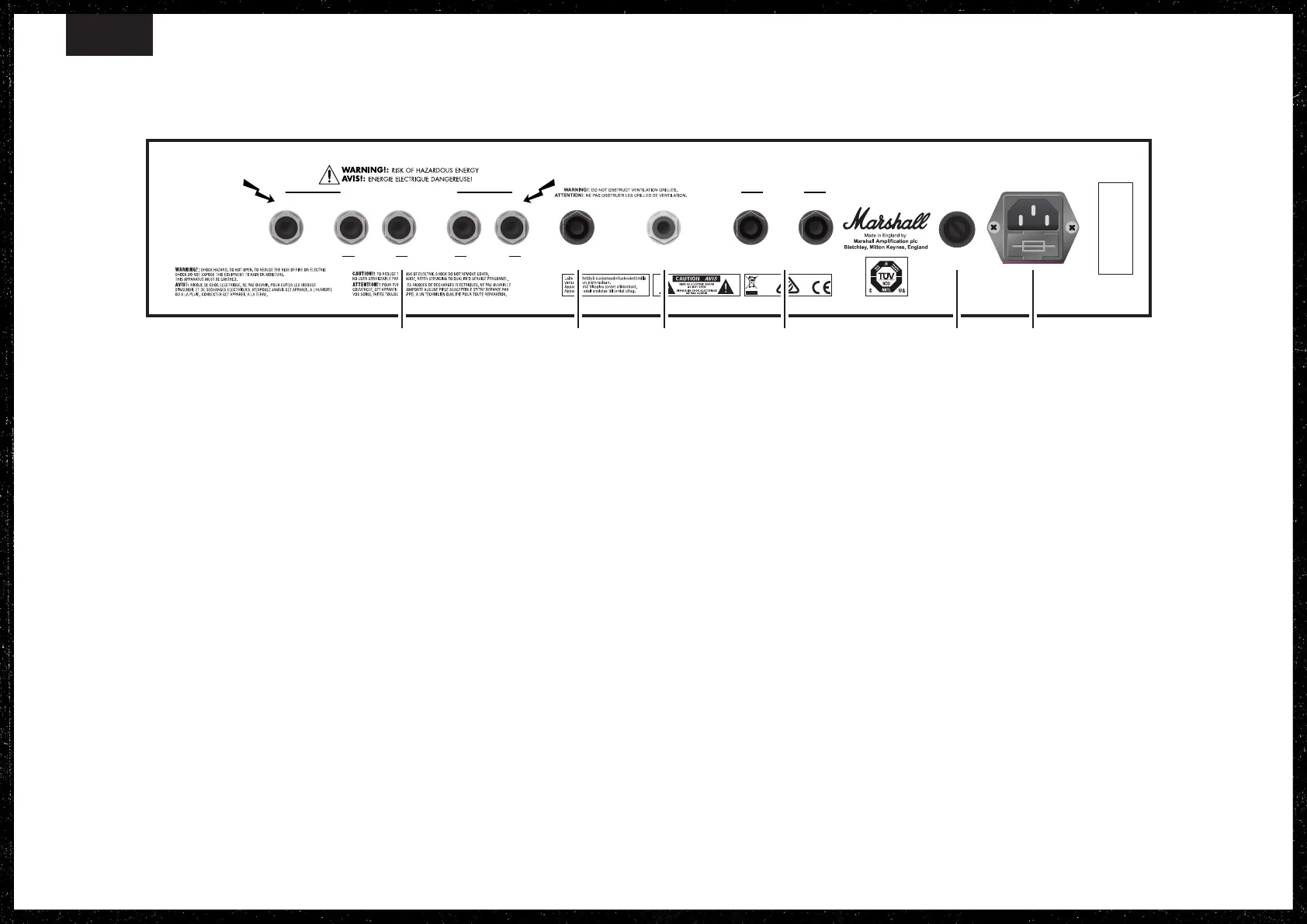

FUNCIONES DEL PANEL TRASERO
PANL-00370 Iss A
RETURNSEND
MAINS INPUT
230V ~ 50Hz
100 WATTS
FUSE
230V - T1AE250V
100-130V - T2AE250V
MODEL:
2525H
1 x 16 OHM
“CLASS 2 WIRING”
CONNECT SPEAKERS
BEFORE USE
OUTPUT: 20 WATTS RMS
LOUDSPEAKERS
FX LOOP
1 x 8 OHM
2 x 16 OHM
1 x 4 OHM
2 x 8 OHM
HT FUSE
T315mAE250V
FOOTSWITCHD.I.
1 2 3 4 5 6
