1. LOUDSPEAKERS（ラウドネススピー
カー）
5つのスピーカー出力を使用できます。こ
れらは1/4インチジャックソケットです。これ
らの出力には、目的のインピーダンスに応
じ て ラ ベ ル が 付 け ら れ て い ま す：
• 16Ω：16オームギターキャビネットは、こ
の ジャックに 接 続します。
• 8 Ω：単 一 の 8 オ ー ム ギ タ ー キ ャビ ネット
または2つの16オームキャビネットを接
続します。
• 4 Ω：単 一 の 4 オ ー ム ギ タ ー キ ャビ ネット
ま た は 2 つ の 8 オ ー ム ギ タ ー キャ ビ ネ ット
を接続します。
警 告：アンプにはスピーカー出力が5つあ
りますが、定格を超える台数のスピーカー
の接続を試みないでください。安全な組み
合わせは次のとおりです：1x16オーム、1
x8オーム、1x4オーム、2x16オーム、また
は2x8オーム。これ以外のスピーカー構成
は、パワーアンプ部に負担がかかり、極端
な場合、真空管および/または出力トラン
ス の 故 障 に つ な が る お そ れ が あ り ま す 。
2525をスピーカー負荷なしで決して使用
しな いでくだ さい 。
2. DI OUTPUT（DI出力）
DI出力を使用して、録音機器やサウンドデ
スクへ 接続できます。
メ モ：DIを使用すれば、スピーカーの接続
が不要であるわけではありません。「リア
パネルの機能」の1の警告を参照してくだ
さい。
3. FOOTSWITCH（フットスイッチ）
ここ に チャン ネ ル フット ス イッチ を 接 続 し
ます
（付属のPEDL-90003）。
4. FX LOOP（FXループ）
シリーズFXLOOP（FXループ）は、アンプを
外部FX（公称レベル-10dBV）に接続しま
す。SEND（送信）ジャックソケットは、外部
FXユニットの入力に接続し、リターンジャッ
クソケットは、外部FXユニットの出力に接
続します。
メ モ：SEDN（送信）ジャックソケットで、外部
パ ワ ー ア ン プ に 接 続 で き ま す 。た だ し 、こ れ
により、スピーカーをアンプの出力ステー
ジ に 接 続 し なくて す む わ け で は あ りま せ ん 。
「リアパネルの機能」の1の警告を参照して
くだ さい 。
リターンで外部プリアンプに接続できます。

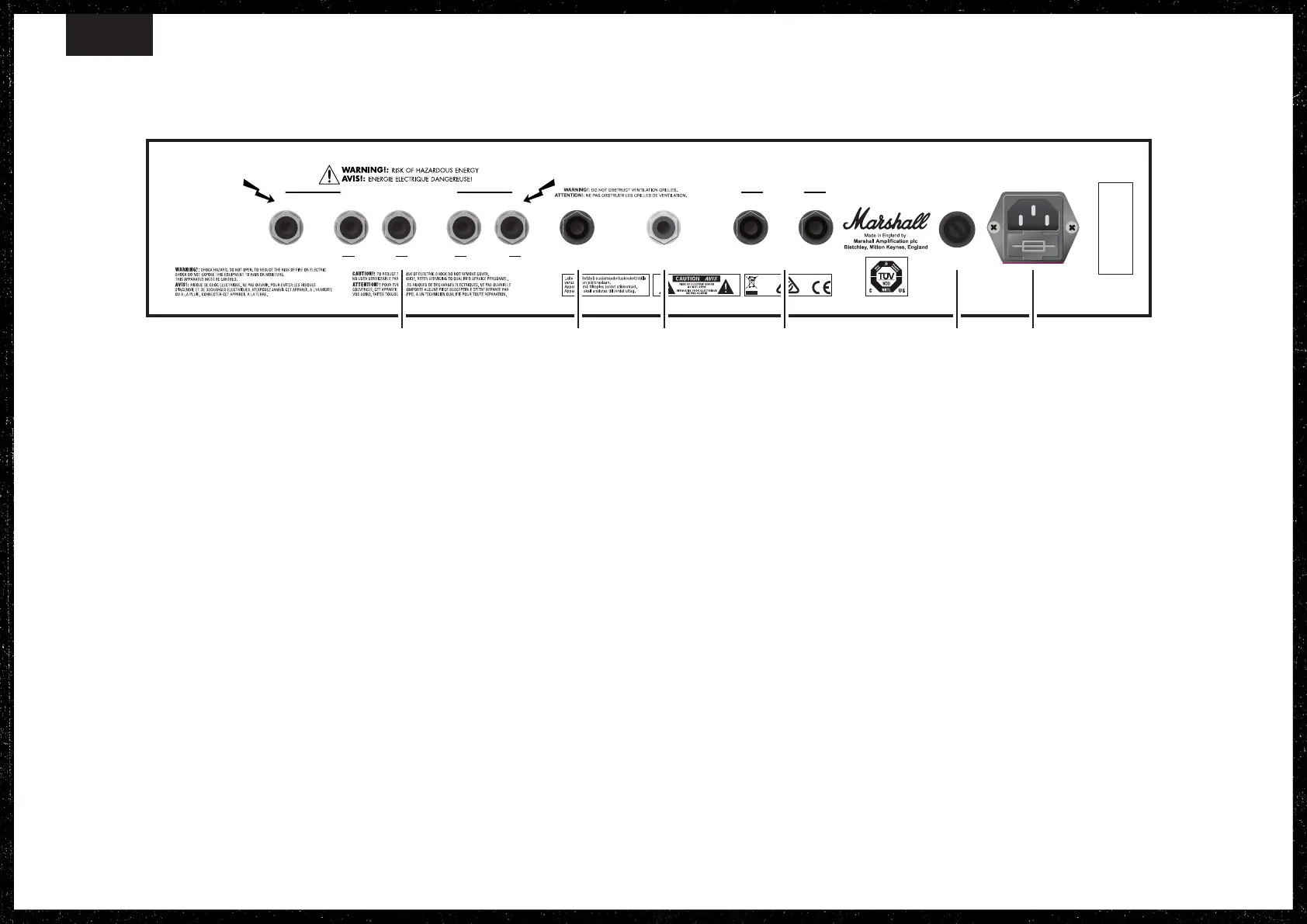

2525H (COMBO SHOWN ON NEXT PAGE)
日本語
4.0
リアパネルの機能
PANL-00370 Iss A
RETURNSEND
MAINS INPUT
230V ~ 50Hz
100 WATTS
FUSE
230V - T1AE250V
100-130V - T2AE250V
MODEL:
2525H
1 x 16 OHM
“CLASS 2 WIRING”
CONNECT SPEAKERS
BEFORE USE
OUTPUT: 20 WATTS RMS
LOUDSPEAKERS
FX LOOP
1 x 8 OHM
2 x 16 OHM
1 x 4 OHM
2 x 8 OHM
HT FUSE
T315mAE250V
FOOTSWITCHD.I.
1 2 3 4 5 6
