1. ENTRADA DE LA RED ELÉCTRICA
Conecta el cable de red (alimentación) a
la toma MAINS INPUT del amplicador
antes de enchufarlo a la corriente
eléctrica.
Nota importante: La toma MAINS INPUT
tiene un compartimento integrado
para fusible. Es necesario asegurarse
siempre de que el valor de los fusibles
de sustitución coincida con lo indicado
en la etiqueta del panel trasero del
amplicador. El amplicador deberá
apagarse con el interruptor y estar
desconectado de la red eléctrica antes
de acceder al compartimento del
fusible. En caso de duda, consulta con tu
distribuidor Marshall.
2. HT FUSE
El fusible HT FUSE se quemará para
proteger los circuitos internos, si es
necesario. Esto puede suceder en el
caso de que falle una válvula de salida.
Sustituya el fusible solamente por uno
del valor mostrado en el panel trasero.
En caso de duda, consulta con tu
distribuidor Marshall.
Nota importante: Antes de intentar
cambiar los fusibles, DEBES SIEMPRE
apagar el amplicador y desconectarlo
de la red eléctrica.

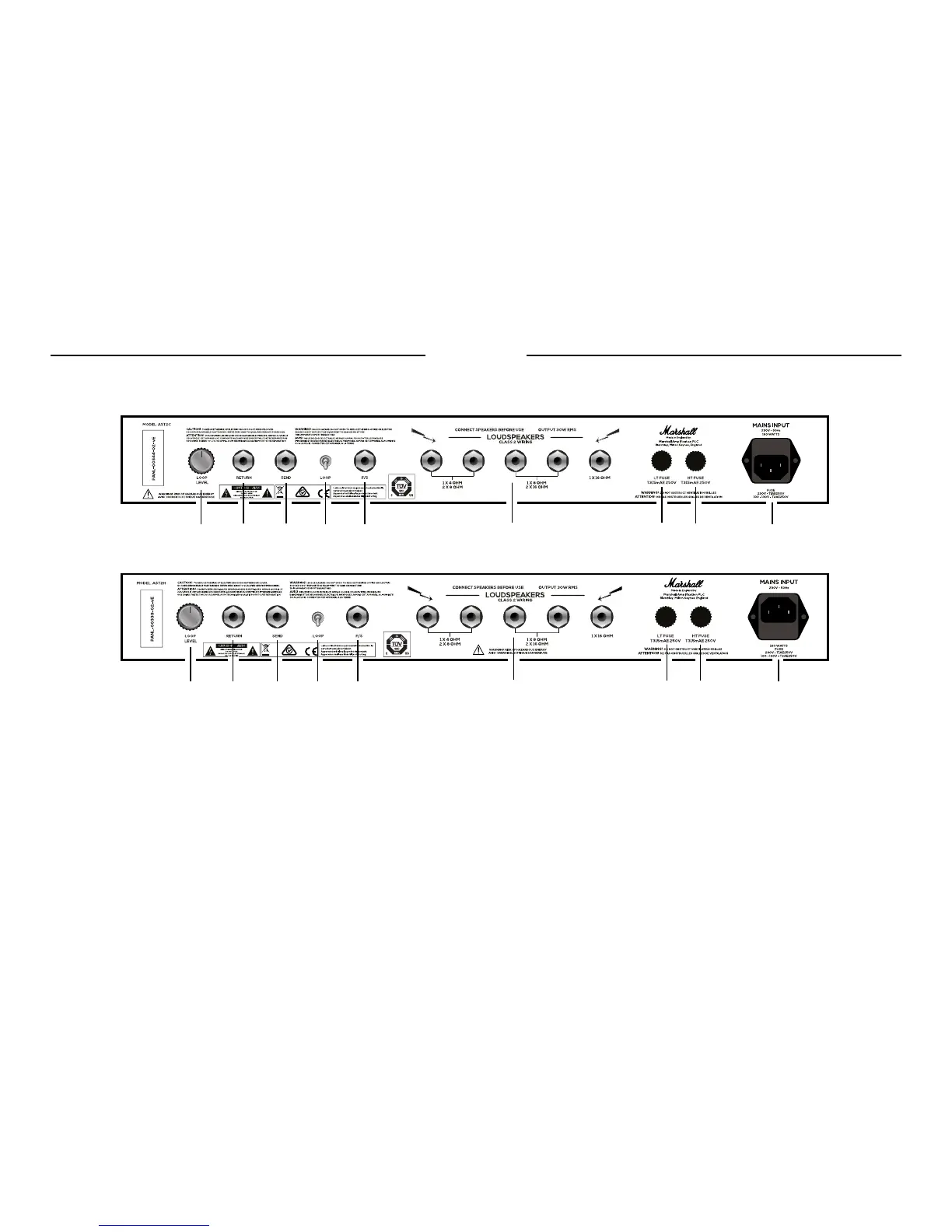

FUNCIONES DEL PANEL TRASERO
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E
5.6.7.
8.
9.
ASTORIA CUSTOM - CABEZAL
F
U
S
E
F
U
S
E
F
U
S
E
F
U
S
E
5.6.7.
8.
9.
ASTORIA CUSTOM - COMBO
3. LT FUSE
El fusible LT FUSE se romperá
para proteger el amplicador en
el improbable caso de que falle
un componente del circuito de
conmutación. A la hora de cambiar
este fusible, solamente se sustituirá
por otro del valor mostrado en el panel
trasero. En caso de duda, consulta con tu
distribuidor Marshall.
Nota importante: Antes de intentar
cambiar los fusibles, DEBES SIEMPRE
apagar el amplicador y desconectarlo
de la red eléctrica.
4. LOUDSPEAKERS (ALTAVOCES)
Los conectores jack de altavoces sirven
para conectar el altavoz interno y/o
las pantallas externas al amplicador.
Cinco salidas de altavoces disponibles.
Se encuentran marcadas según
las impedancias para las que están
diseñadas:
• 1 x 16 OHM: Para conectar una sola
pantalla de 16 ohmios.
• 1 x 8 OHM, 2 x 16 OHM: Para
conectar una sola pantalla de 8 ohmios o
dos pantallas de 16 ohmios.
FUNCIONES DEL PANEL TRASERO (CONT.)
1.
4.
1.
4.
2.
3.
2.
3.
