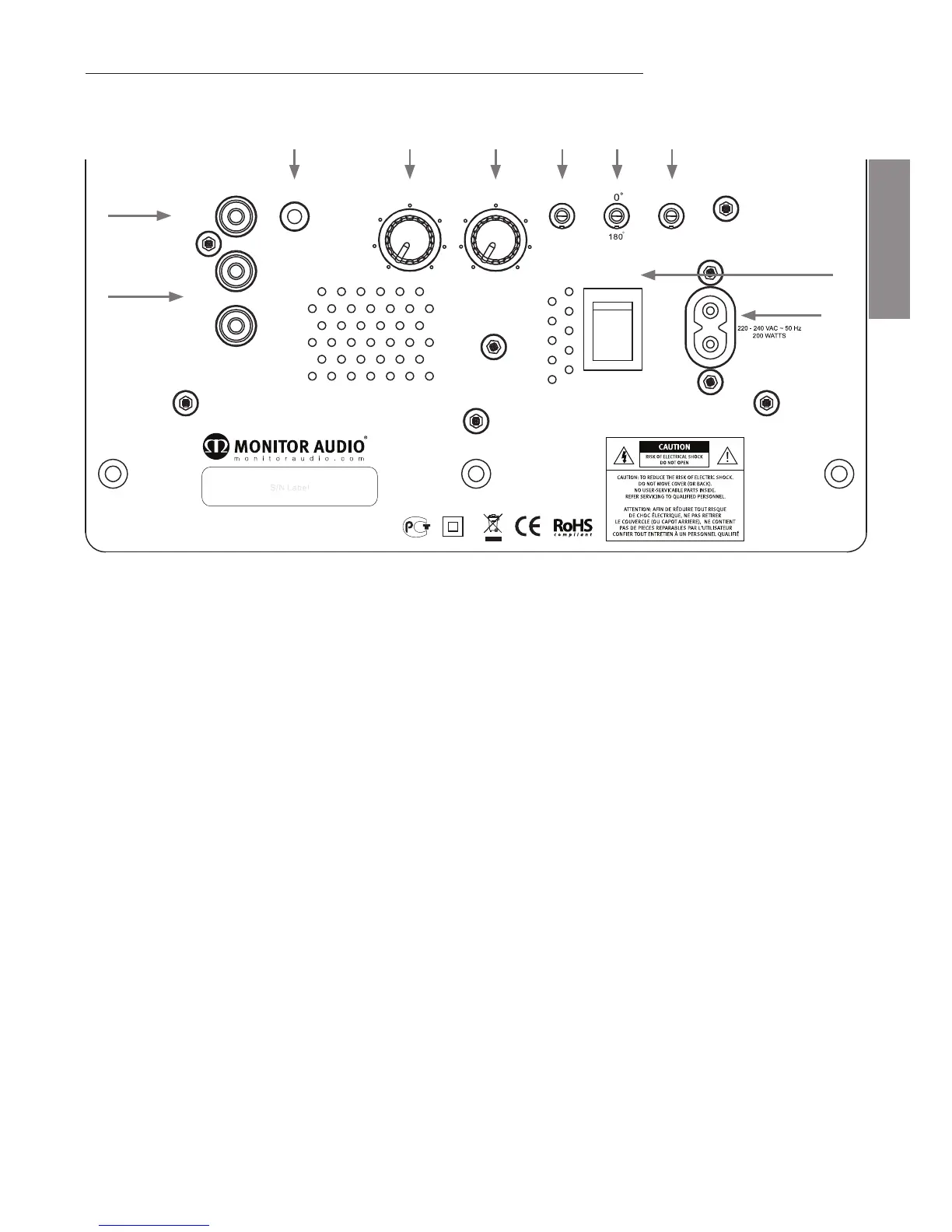

Panneau de l'amplificateur & commandes
1. Entrées stéréo RCA (gauche & droite)
C'est la méthode d'entrée de signal lors de l'utilisation d'un amplificateur stéréo, la connexion
peut être faite avec une paire de câbles signal de haute qualité depuis la sortie pre-out d'un
amplificateur. La fréquence de crossover devra être définie lors de l'utilisation de cette méthode
de connexion. Si vous utilisez le MASS 10, définissez le crossover sur environ 80 Hz. Ce chiffre
peut dépendre de la pièce et de vos goûts. Remarque : - la longueur des câbles ne doit pas
dépasser 10 mètres pour éviter les interférences d'autres appareils électriques.
2. Entrée LFE (type RCA)
Cette entrée doit être utilisée lors de la connexion d'un MASS W200 à un amplificateur/récepteur
AV Le cadran de fréquence de crossover n'est pas utilisé pour l'entrée LFE. Ceci est dû au fait
que la fonction crossover est contrôlée par l'amplificateur/processeur AV auquel il est connecté.
Si vous utilisez le MASS 10, définissez le crossover sur environ 80 Hz.
3. Entrée cordon 12 V ~ broche centrale = +12 V c.c.
Pour le contrôle de l'alimentation externe de l'amplificateur/récepteur AV au MASS W200. Monitor
Audio recommande l'utilisation de cette fonction et un cordon est fourni. Un signal 12 V est fourni
par l'amplificateur/récepteur AV et indique au MASS W200 de sortir de sa veille. Ceci permet un
meilleur contrôle de la fonction on/off, et est bien plus efficace d'un point de vue consommation
électrique. Lors de l'utilisation du cordon 12 V, le bouton de mode (8) peut être sur n'importe
quelle position.
4. Contrôle de la fréquence de crossover
Le bouton de fréquence de crossover ne fonctionne que lors de l'utilisation de l'entrée stéréo
RCA (1). Cette fonctionnalité de contrôle est utilisée pour définir la limite supérieure de fréquence
(passe-bas) du MASS W200. Le bouton de crossover doit être réglé en fonction de la taille ou de
la sortie de basse des haut-parleurs principaux/satellites. Dans le cas du MASS 10, réglez sur
environ 80 Hz. Nous vous conseillons de faire des essais.
