Mass W200 - Verstärkerfeld und Steuerung

DEUTSCH
monitoraudio.com 27
a MONITOR AUDIO
Product: MASS W200
Artwork title: “SUB200 AMP PANEL ARTWORK V1R7”
Date: 01 JUNE 2012
UK/EURO VERSION
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
PANTONE REFERENCE COOL GREY 3M
2. IMAGE FOR REFERENCE PURPOSES ONLY.
L
R
LFE
12V DC
ON
AU TO
ON
OFF
MASS
W200
50 Hz 120 Hz MIN MAX
.
.
.
.
.
.
.
.
.
.
.
.
INPUT
POWER
UK/EURO
DESIGNED IN UK, MADE IN CHINA
TRIGGER
FREQUENCY
BASS PHASE MODE
VOLUME
IMPACT
MUSIC
MOVIE
1
2
4 5 6
7 8
9
10
3

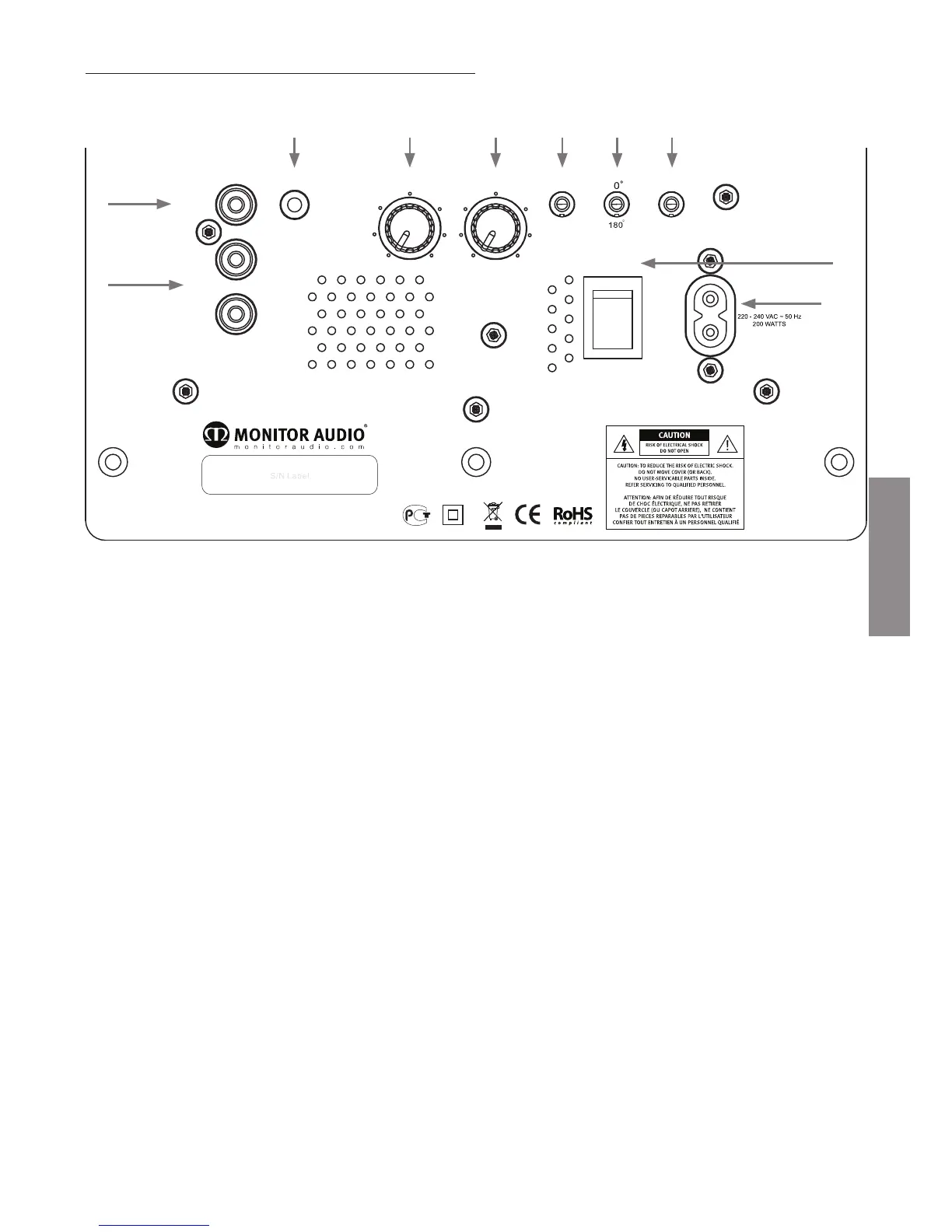

Verstärkerfeld und Steuerung
1. RCA-Stereoeingänge (links und rechts)
Das ist die Art des Signaleingangs beim Einsatz eines Stereoverstärkersystems. Der Anschluss
kann durch ein Paar qualitativ hochwertiger Signalkabel aus dem Pre-Out-Bereich eines
Verstärkers erfolgen. Bei dieser Methode muss die Übergangsfrequenz eingestellt werden. Stellen
Sie die Übergangswahl bei der Verwendung von MASS 10-Geräten auf etwa 80 Hz. Dies kann
entsprechend des Raumes und der Vorlieben variieren. Hinweis: - Die Kabel sollten nicht länger
als zehn Meter sein, um Störungen durch andere elektrische Geräte zu vermeiden.
2. LFE-Eingang (Cinch-Typ)
Dieser Eingang wird verwendet, wenn der MASS W200 mit einem AV-Verstärker/Empfänger
verbunden wird. Bei der Verwendung des LFE-Eingangs wird die Übergangsfrequenzwahl nicht
verwendet. Der Grund dafür ist, dass die Übergangsfunktion durch den angeschlossenen AV-
Verstärker/-Prozessor gesteuert wird. Stellen Sie die Übergangswahl bei der Verwendung von
MASS 10-Geräten auf etwa 80 Hz.
3. 12-Volt-Ansteuerungseingang ~ Drehzapfen = +12 VDC
Für die externe Leistungssteuerung vom AV-Verstärker/Empfänger zum MASS W200. Monitor
Audio empfiehlt die Verwendung dieser Funktion. Ein Kabel ist mitgeliefert. Der AV-Verstärker/
Empfänger sendet ein 12-Volt-Signal und gibt dem MASS W200 den Befehl, sich aus dem
Standby-Modus einzuschalten. Dies ermöglicht eine genauere Steuerung der automatischen
Ein-/Aus-Funktion und ist viel energieeffizienter. Bei der Verwendung der 12-V-Ansteuerung kann
sich der Betriebsauswahlschalter (8) für eine richtige Funktionsweise in jeder Position befinden.
4. Steuerung der Frequenzregelung
Die Steuerung der Frequenzregelung funktioniert nur, wenn der Cinch-Stereoeingang (1)
verwendet wird. Diese Steuerungsfunktion wird verwendet, um die obere Frequenzgrenze
(Tiefpass) des MASS W200 einzustellen. Die Übergangssteuerung sollte entsprechend der Größe
oder des Bassausgangs der Haupt-/Satellitenlautsprecher eingestellt werden. Stellen Sie dies
bei der Verwendung von MASS 10-Geräten auf etwa 80 Hz. Es wird empfohlen, ein wenig zu
experimentieren.
