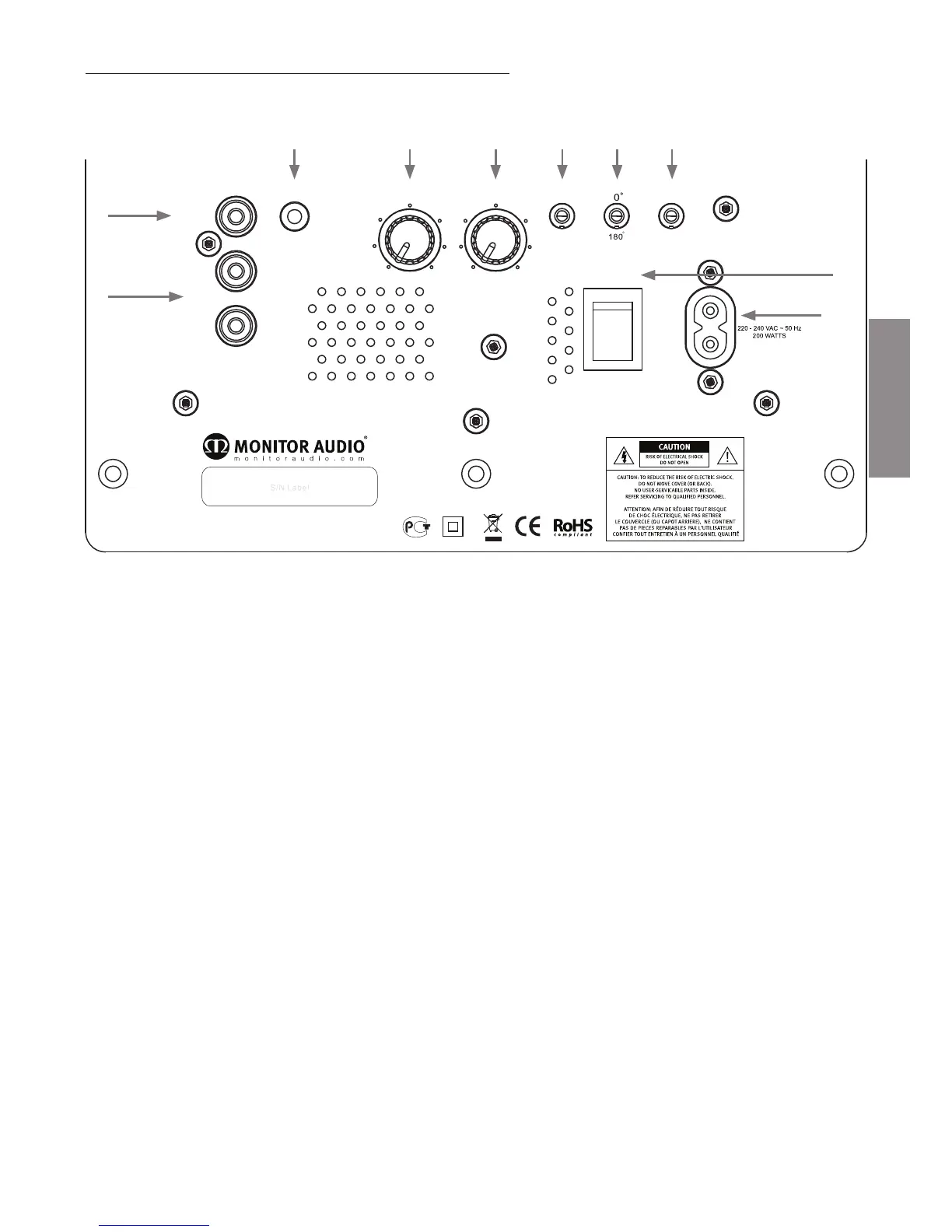

Pannello amplificatore e controlli
1. Ingressi stereo RCA (sinistro e destro)
Questo è il metodo di ingresso segnale quando si utilizza un sistema amplificatore stereo; la
connessione può essere fornita da una coppia di cavi di segnale di alta qualità dalla parte preout
di un amplificatore. Se si decide di utilizzare questo metodo di connessione, bisognerà impostare
la frequenza del crossover. Se si usano MASS 10, impostare il crossover su 80 Hz circa. Ciò
potrebbe dipendere dalla stanza e dai gusti personali. Nota bene: la lunghezza dei cavi non
dovrebbe superare i 10 metri per evitare le interferenze con altre apparecchiature elettriche.
2. Ingresso LFE (Tipo RCA)
Questo ingresso deve essere usato quando si collega il MASS W200 a un amplificatore/ricevitore
audio-video. Quando si usa l'ingresso LFE, la frequenza del crossover non viene utilizzata. Questo
perché la funzione del crossover viene controllata dall'amplificatore/processore audio-video a cui
è collegato. Se si usano MASS 10, impostare il crossover su 80 Hz circa.
3. Ingresso trigger 12 volt ~ manopola centrale = +12 V cc
Per il controllo esterno dell'elettricità dall'amplificatore/ricevitore audio-video al MASS W200.
Monitor Audio suggerisce di usare questa funzione e il cavo fornito. L'amplificatore/ricevitore
audio-video emette un segnale da 12 volt che indica al MASS W200 di passare dalla modalità
Stand-by all'accensione. In questo modo la funzione automatica di accensione/spegnimento sarà
controllata con maggiore accuratezza e consentirà anche un certo risparmio energetico. Quando
si usa il trigger da 12 V, perché questo funzioni correttamente, l'Interruttore modalità (8) si potrà
trovare in una qualsiasi posizione.
4. Controllo frequenza crossover
Il controllo della frequenza del crossover funziona esclusivamente quando si usa l'ingresso
stereo RCA (1). Questa funzionalità viene utilizzata per impostare il limite superiore di frequenza
(passa-basso) del MASS W200. Il controllo del crossover dovrà essere impostato a seconda delle
dimensioni o dell'uscita dei bassi sugli altoparlanti principali/secondari. Quando si usano MASS
10, dovrebbero essere impostati sugli 80 Hz. Suggeriamo di effettuare prima delle prove.
