Mass W200 - Page 37

ESPAñOL
monitoraudio.com 35
a MONITOR AUDIO
Product: MASS W200
Artwork title: “SUB200 AMP PANEL ARTWORK V1R7”
Date: 01 JUNE 2012
UK/EURO VERSION
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
PANTONE REFERENCE COOL GREY 3M
2. IMAGE FOR REFERENCE PURPOSES ONLY.
L
R
LFE
12V DC
ON
AU TO
ON
OFF
MASS
W200
50 Hz 120 Hz MIN MAX
.
.
.
.
.
.
.
.
.
.
.
.
INPUT
POWER
UK/EURO
DESIGNED IN UK, MADE IN CHINA
TRIGGER
FREQUENCY
BASS PHASE MODE
VOLUME
IMPACT
MUSIC
MOVIE
1
2
4 5 6
7 8
9
10
3

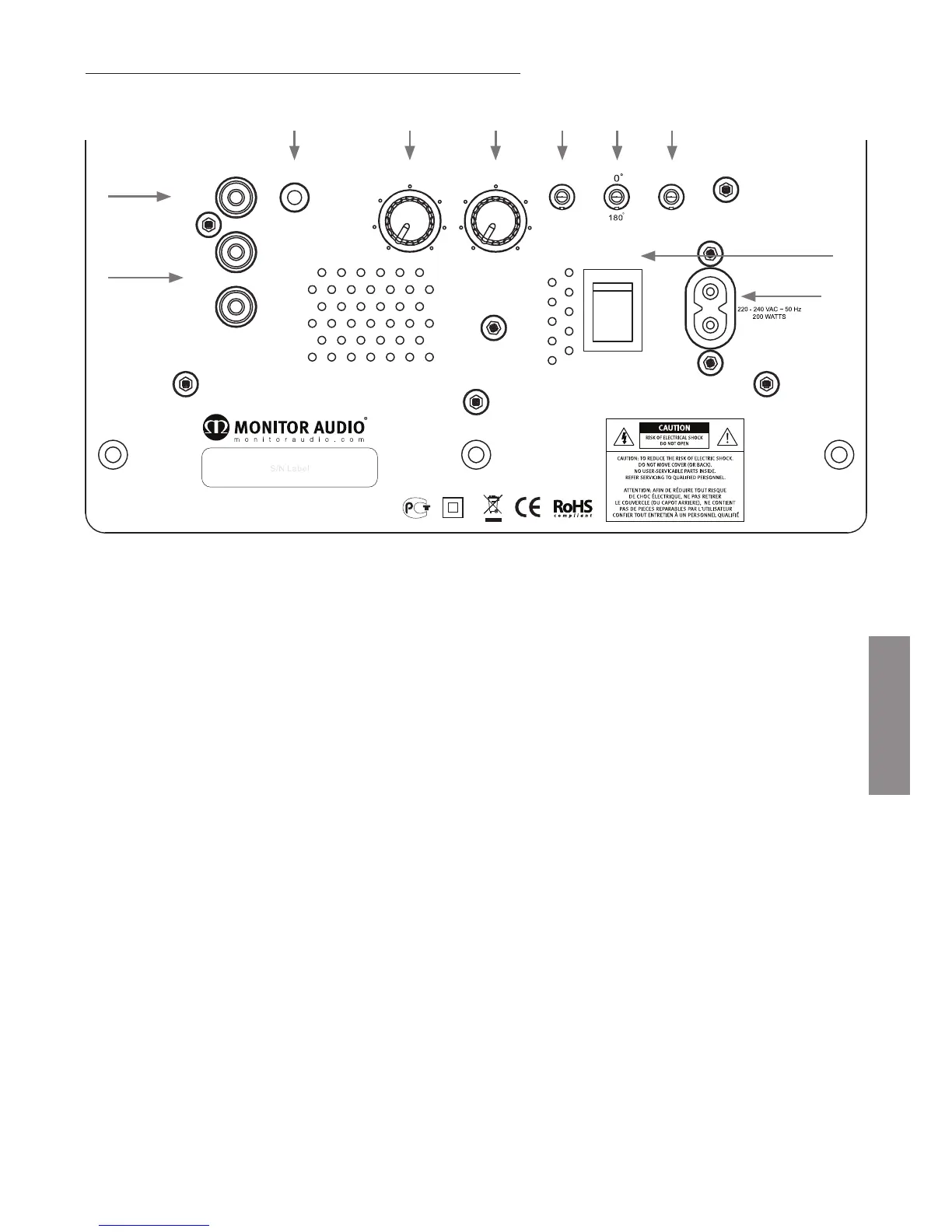

Panel y mandos del amplificador
1. Entradas estéreo RCA (izquierda y derecha, L y R)
Este es el método de entrada de señal cuando se utiliza un amplificador estéreo, la conexión
se puede realizar mediante un par de cables de gran calidad desde la etapa anterior a la salida
del amplificador. Si se utiliza este método de conexión, habrá que ajustar la frecuencia de
separación (crossover). Si utiliza los MASS 10, ajuste el mando de frecuencia a unos 80 Hz.
Este valor puede variar en función de la habitación y los gustos personales. Nota: para evitar
interferencias con otros aparatos eléctricos, los cables no deberían medir más de 10 metros.
2. Entrada LFE (tipo RCA)
Esta entrada se utiliza al conectar el MASS W200 a un amplificador o receptor de A/V. Al
utilizar la entrada LFE, el mando de frecuencia no se utiliza porque la separación (crossover)
se controla desde el amplificador o procesador de A/V al que está conectado. Si utiliza los
MASS 10, ajuste el mando de frecuencia a aprox. 80 Hz.
3. Entrada del disparador de 12 V ~ clavija central = 12 V CC
Para controlar la alimentación externa del MASS W200 desde el amplificador o receptor
de A/V. Monitor Audio recomienda utilizar esta función, por lo que suministra un cable. El
amplificador o receptor de A/V suministra una señal de 12 voltios y activa el MASS W200
desde el modo de reposo. De esta forma facilita un control más preciso del encendido y
apagado automático, y es mucho más eficiente. Al utilizar el disparador de 12 V, la posición
del conmutador de modo (8) no afecta al funcionamiento.
4. Mando de frecuencia de separación (crossover)
El mando de frecuencia de separación solo funciona al utilizar la entrada estéreo RCA
(1). Este mando se utiliza para ajustar el umbral superior de frecuencia (paso bajo) del
MASS W200. El mando de frecuencia se debe ajustar en función del tamaño o la salida
de bajos de los altavoces principales o satélite. Al utilizar los MASS 10, ajústelo a 80 Hz
aproximadamente. Es conveniente hacer pruebas.
