a MONITOR AUDIO
Product: MASS W200
Artwork title: “SUB200 AMP PANEL ARTWORK V1R7”
Date: 01 JUNE 2012
UK/EURO VERSION
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
PANTONE REFERENCE COOL GREY 3M
2. IMAGE FOR REFERENCE PURPOSES ONLY.
L
R
LFE
12V DC
ON
AU TO
ON
OFF
MASS
W200
50 Hz 120 Hz MIN MAX
.
.
.
.
.
.
.
.
.
.
.
.
INPUT
POWER
UK/EURO
DESIGNED IN UK, MADE IN CHINA
TRIGGER
FREQUENCY
BASS PHASE MODE
VOLUME
IMPACT
MUSIC
MOVIE
1
2
4 5 6
7 8
9
10
3

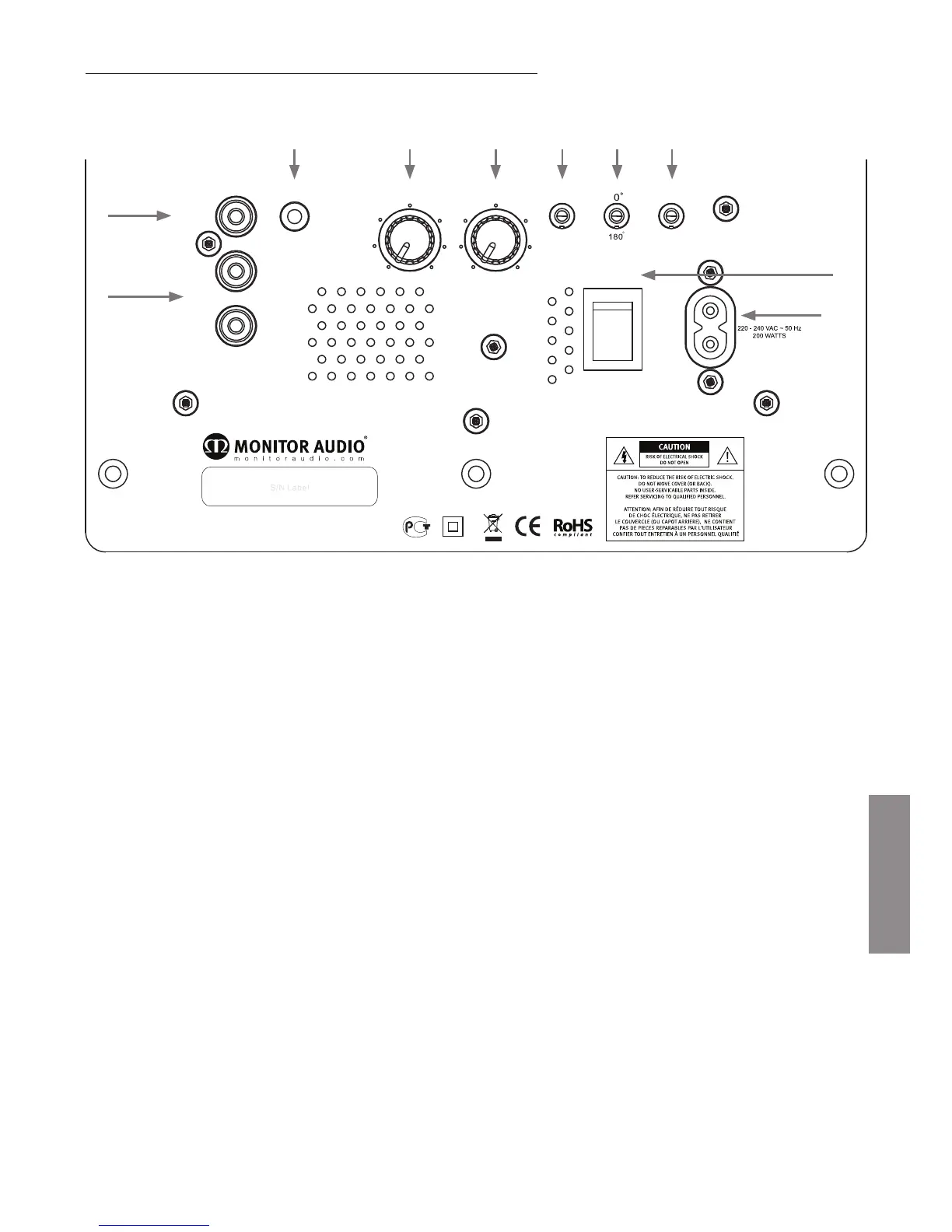

Painel e controlos do amplificador
1. Entradas estéreo RCA (esquerda e direita)
Este é o método de entrada de sinal quando se utiliza um sistema amplificador estéreo; a ligação
pode ser fornecida por um par de cabos de sinal de alta qualidade a partir da secção de pré-
saída de um amplificador. É necessário definir a frequência de transição quando se utiliza este
método de ligação. Se utiliza o MASS 10, ajuste o mostrador da transição para aproximadamente
80 Hz. Isto poderá variar em função da divisão e das preferências. Nota: Os comprimentos dos
cabos não devem exceder 10 metros a fim de evitar a interferência de outros aparelhos elétricos.
2. Entrada LFE (tipo RCA)
Esta entrada é utilizada para ligar o MASS W200 a um amplificador/recetor AV. Quando se utiliza
a entrada LFE, o mostrador da frequência de transição não é utilizado. Isto deve-se ao facto de
a função de transição ser controlada pelo amplificador/recetor AV ao qual está ligado. Se utiliza o
MASS 10, ajuste o mostrador da transição para aproximadamente 80 Hz.
3. Entrada do disparador de 12 V ~ Pino central = +12 VCC
Para o controlo da alimentação externa do amplificador/recetor AV ao MASS W200. A Monitor
Audio recomenda que utilize esta função, pelo que está incluído um terminal. É fornecido um
sinal de 12 volts pelo amplificador/recetor AV que indica ao MASS W200 para ativar o modo de
espera. Isto permite que a função de ligar/desligar seja controlada com mais precisão, além de
ser mais eficiente em termos de consumo de energia. Quando se utiliza o disparador de 12 V, o
seletor de modo (8) pode estar em qualquer posição para funcionar corretamente.
4. Controlo da frequência de transição
O controlo da frequência de transição apenas funciona quando se utiliza a entrada estéreo RCA
(1). Este controlo serve para ajustar o limite de alta frequência (filtro passa-baixo) do MASS W200.
O controlo da transição deverá ser ajustado de acordo com o tamanho ou a saída de graves dos
altifalantes principais/satélites. Se utiliza o MASS 10, ajuste a transição para aproximadamente
80 Hz. No entanto, recomendamos que experimente com vários valores.
