Mass W200 - Page 53

NEDERLANDS
monitoraudio.com 51
a MONITOR AUDIO
Product: MASS W200
Artwork title: “SUB200 AMP PANEL ARTWORK V1R7”
Date: 01 JUNE 2012
UK/EURO VERSION
Notes:
1. ICONS/TEXT TO BE SILKSCREENED
PANTONE REFERENCE COOL GREY 3M
2. IMAGE FOR REFERENCE PURPOSES ONLY.
L
R
LFE
12V DC
ON
AU TO
ON
OFF
MASS
W200
50 Hz 120 Hz MIN MAX
.
.
.
.
.
.
.
.
.
.
.
.
INPUT
POWER
UK/EURO
DESIGNED IN UK, MADE IN CHINA
TRIGGER
FREQUENCY
BASS PHASE MODE
VOLUME
IMPACT
MUSIC
MOVIE
1
2
4 5 6
7 8
9
10
3

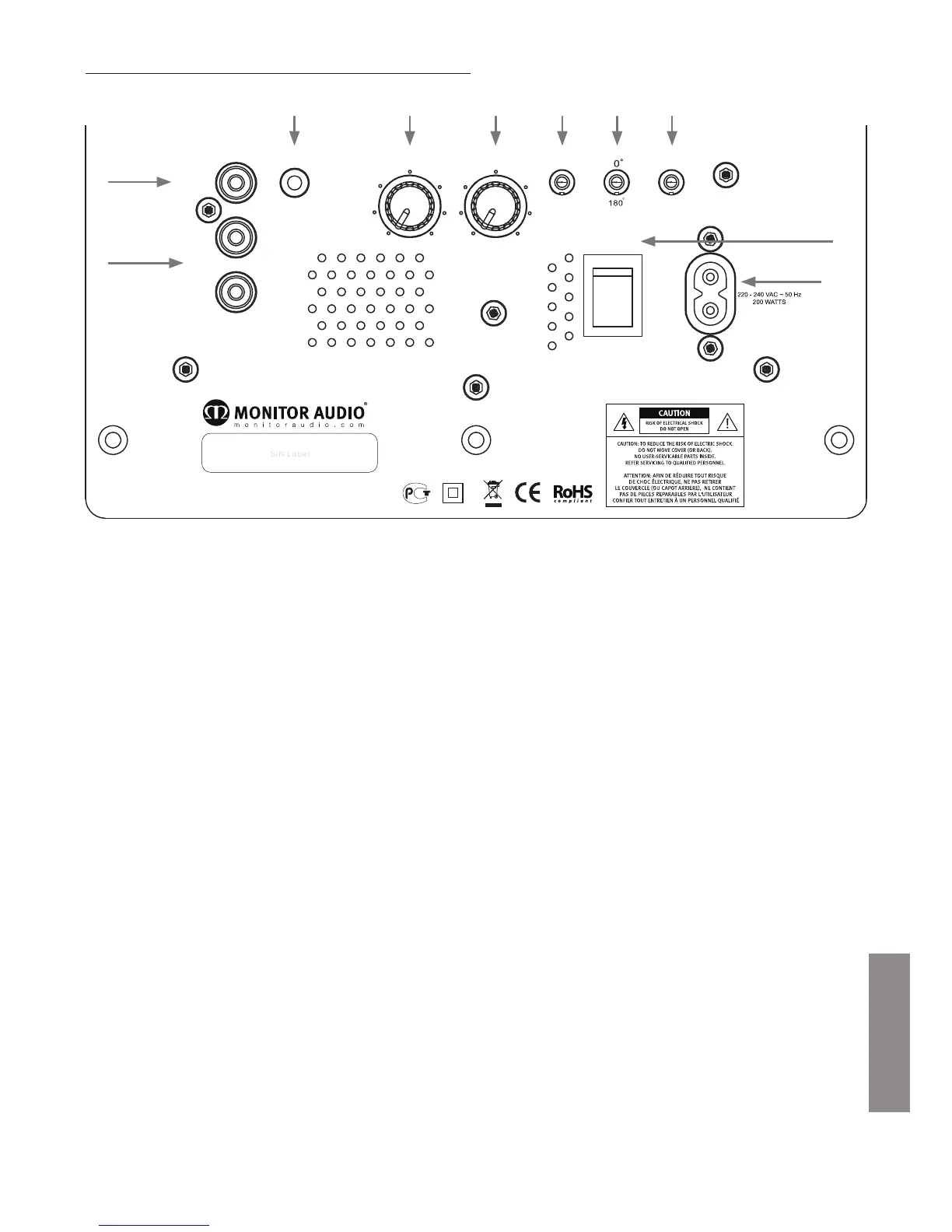

Versterkerpaneel & besturing
1. Stereo-ingangen voor tulpstekkers (links en rechts)
Dit is de signaalingang bij gebruik van een stereo versterkersysteem, de verbinding kan
gemaakt worden met een paar hoge-kwaliteitskabels vanaf het pre-out deel van de versterker.
De crossoverfrequentie dient ingesteld te worden wanneer deze verbinding gebruikt wordt.
Stel de wijzer van de crossover bij gebruik van de MASS 10 in op ongeveer 80 Hz. Dit kan
afwijken afhankelijk van de ruimte en persoonlijke voorkeur. Opmerking: - kabels dienen
niet langer dan 10 meter te zijn om storing van andere elektrische apparaten te voorkomen.
2. LFE-ingang (tulp)
Deze ingang wordt gebruikt wanneer de MASS W200 verbonden wordt met een
AV-versterker/-ontvanger. Wanneer de LFE-ingang gebruikt wordt, is de crossover
frequentiewijzer niet in gebruik. Dit komt doordat de crossoverfunctie wordt bestuurd door
de erop aangesloten AV-versterker/-verwerker. Stel de wijzer van de crossover bij gebruik
van de MASS 10 in op ongeveer 80 Hz.
3. 12 Volt schakelingang ~ middenpin = +12 Vdc
Voor extern stroombeheer van de AV-versterker/-ontvanger naar de MASS W200. Monitor
Audio raadt aan deze functie te gebruiken en de draad is meegeleverd. De AV-versterker/-
ontvanger geeft een 12 Volt signaal af waardoor de MASS W200 inschakelt vanuit de
stand-bystand. Dit zorgt voor een nauwkeurigere automatische in-/uitschakelingsfunctie, en
bespaart energie. Bij gebruik van de 12 V schakelaar, is de positie van de standschakelaar
(8) niet van belang.
4. Crossover frequentie-instelling
De crossover frequentie-instelling werkt alleen wanneer de stereo-ingang met tulpstekker
(1) gebruikt wordt. Deze functie wordt gebruikt om de bovenste frequentielimiet (low pass)
van de MASS W200 in te stellen. De crossoverinstelling dient in overeenstemming met de
grootte of basuitvoer van de hoofd-/satellietluidsprekers te worden ingesteld. Stel deze op
ongeveer 80 Hz in bij gebruik van de MASS 10. Experimenteer met de juiste instelling.
