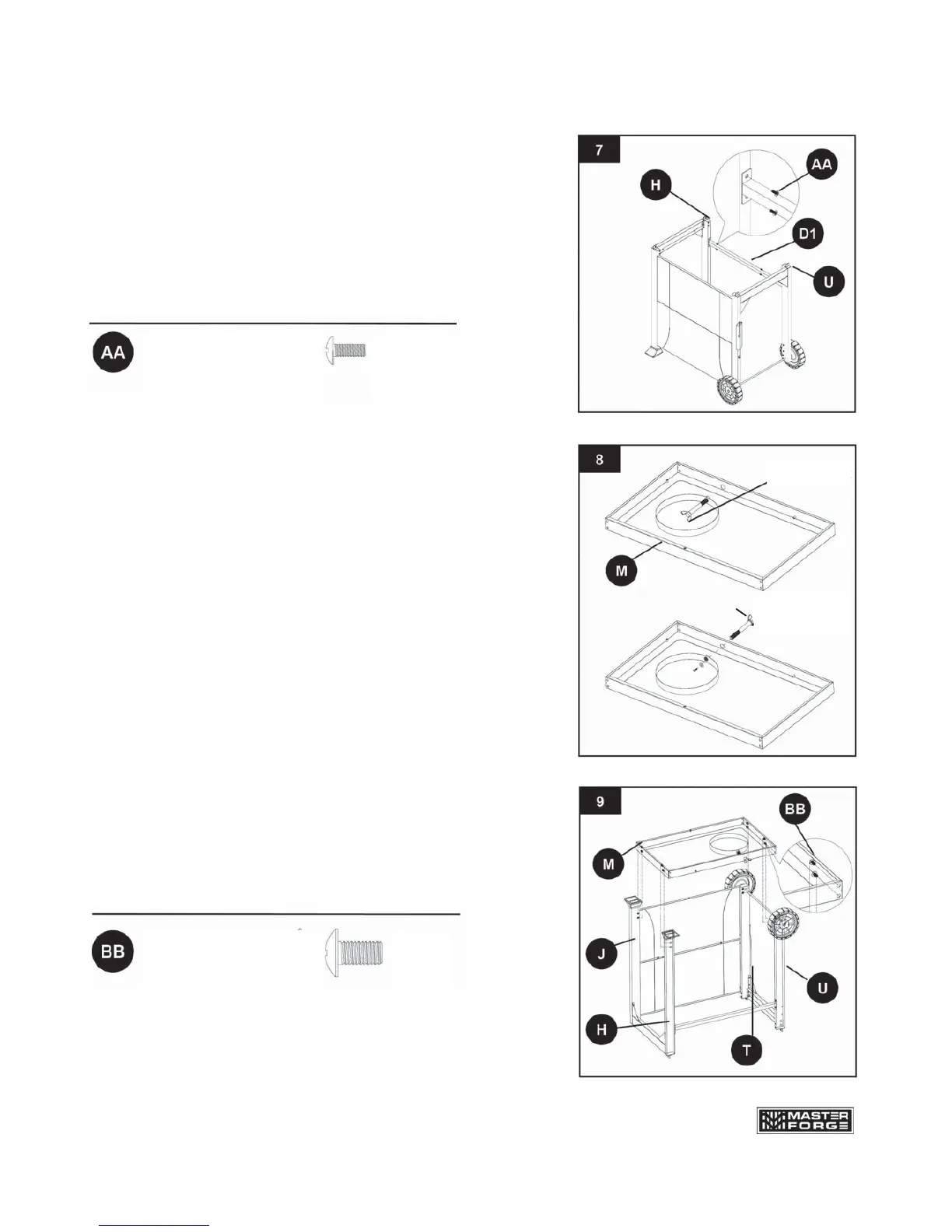

7. Ensamble el refuerzo trasero del carro
Fije el refuerzo tracero del carro (D1) al lateral
izquierdo del carro y luego al lateral derecho del
carro usando cuatro tornillos 5/32-32 x 3/8 pulg.
(AA). Como se muestra en la Fig. 7.
8. Ensamble el perno del tanque de propano líquido.
A. Retire el perno del tanque de propano líquido de la
base del carro (M). Como se muestra en la Fig. 8.
B. Vuelva a instalar el perno del tanque de propano
líquido como se muestra en la Fig. 8
9. Ensamble la base del carro
Vire el carro y luego coloque la base del carro
(M) al conjunto usando ocho tornillos de 1/4-20 x
1/2 pulg. (BB). Como se muestra en la Fig. 9.
Aditamentos usados
Aditamentos usados
LP tank bolt
LP tank bolt
Tornillos 5/32-32 x
3/8 pulg.
Tornillos 1/4-20 x
1/2 pulg.
perno del tanque
de propano líquido
perno del tanque
de propano líquido
x 4
x 4
