Master Forge GBT23010L - Page 25

25
Pieza Descripción Cantidad
A Manija de la tapa 1
B Tapa 1
C Bisagra superior 2
D Bisagra inferior 2
E Rejilla de cocción 1
F Plato calentador 1
G Quemador 1
H Protector térmico 1
I Soporte del plato calentador 2
Pieza Descripción Cantidad
J Manija izquierda 1
K Fuente inferior 1
L Ensamble de la manija derecha 1
M Regulador/Perilla de control 1
N Bloqueo 1
O Ensamble de la pata izquierda 1
P Ensamble de la pata derecha 1
Q Pata A* 2
R Pata B* 2
Tornillo
M5x8
Cant.: 2
Tornillo
M5x12
Cant.: 18
Perno mariposa
M6x12
Cant.: 1
Arandela
Ø22
Cant.: 2
Arandela de
seguridad Ø5
Cant.: 22
AA
BB
CC
DD
EE FF
Destornillador
Phillips #2
Cant.: 1
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista
del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si están
dañadas.
Tiempo estimado de ensamblaje: 25 minutos por una persona.
Herramientas necesarias para el ensamblaje: destornillador Phillips (no incluido).
CONTENIDO DEL PAQUETE

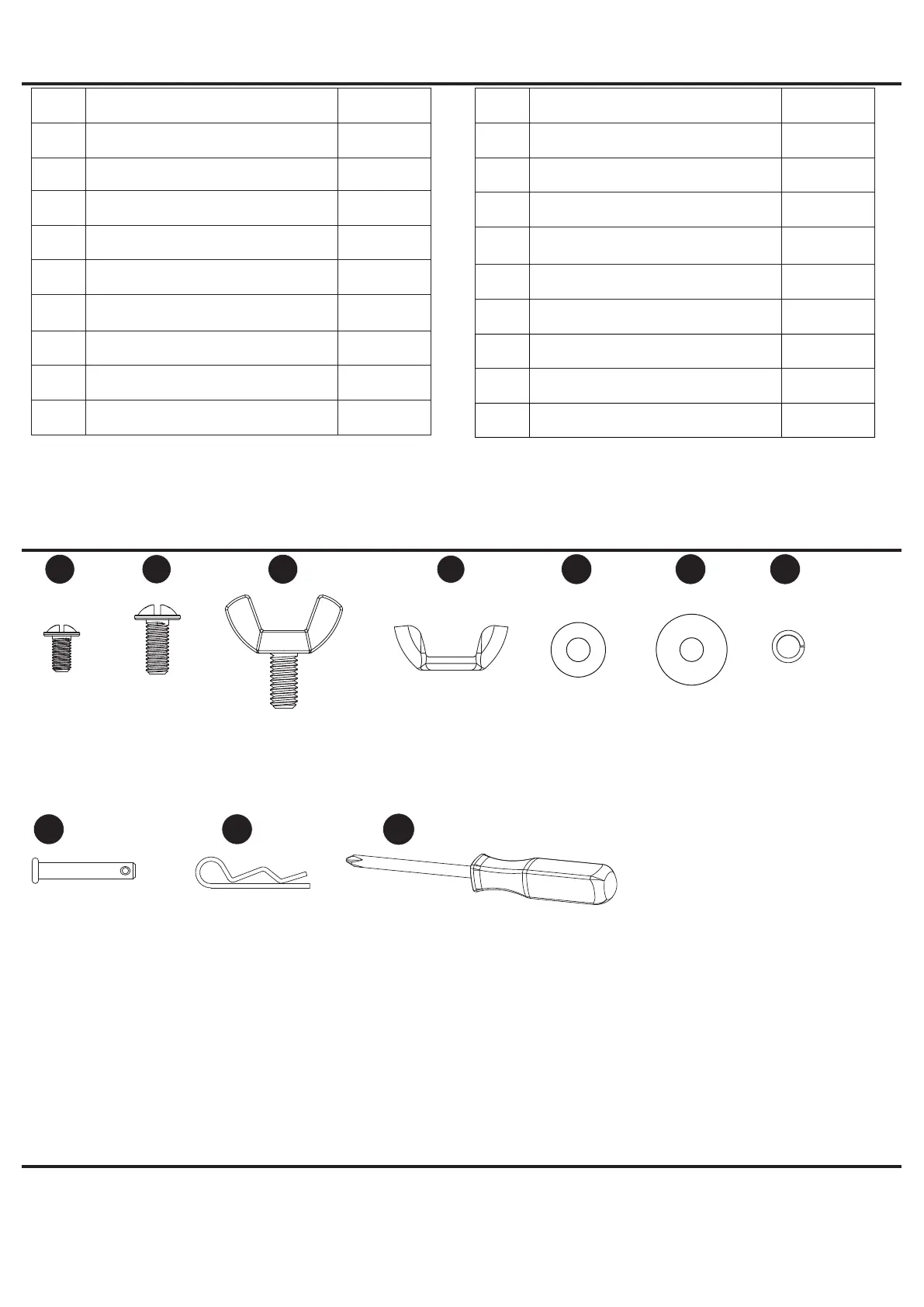

ADITAMENTOS
Preparación
JJ
Tuerca
mariposa M5
Cant.: 20
GG
Arandela
Ø5
Cant.: 20
HH II
Pasador
Ø5x30
Cant.: 2
Pasador de
chaveta Ø1.4X30
Cant.: 2
*Preensamblada
