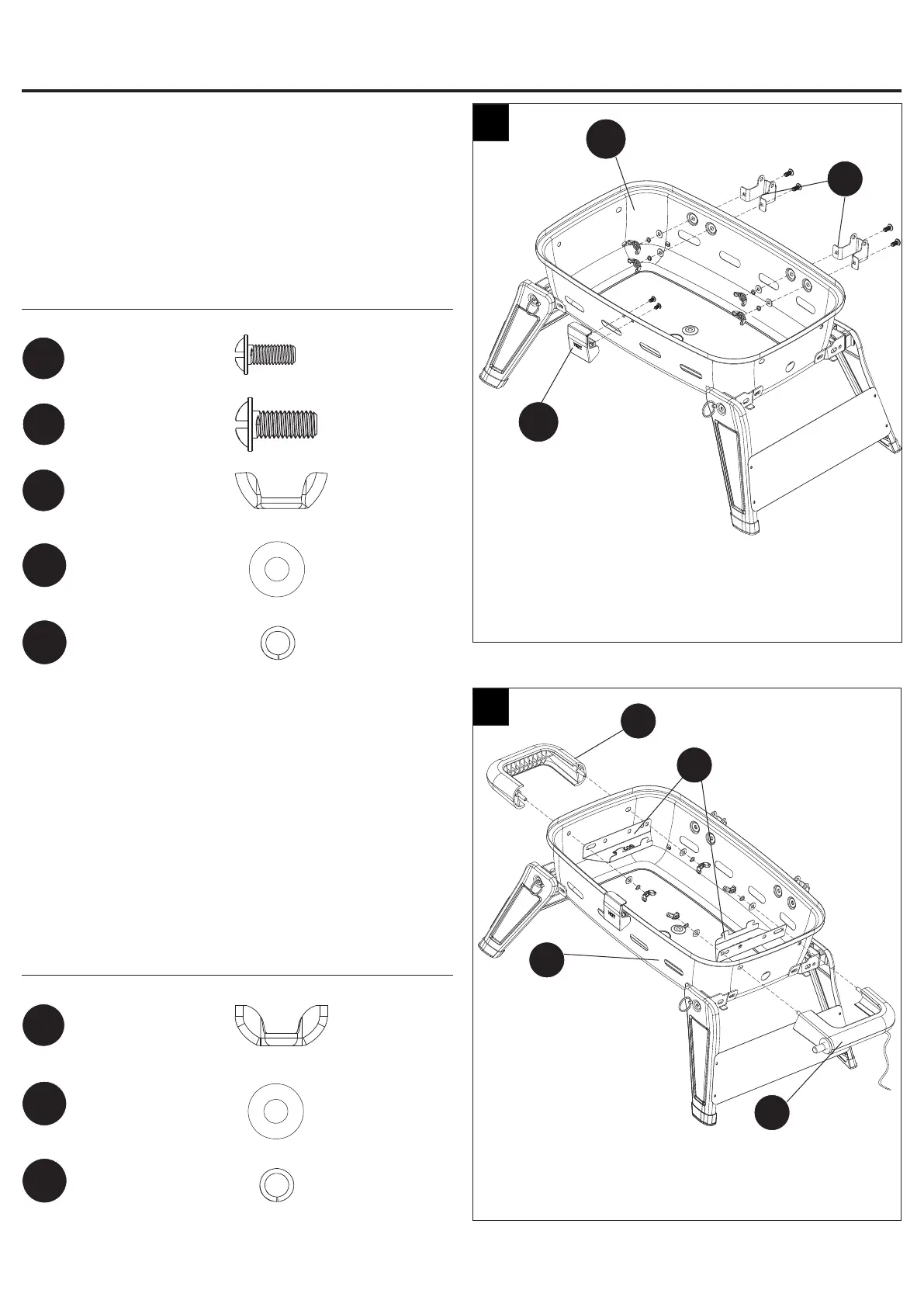

fuente inferior (K). Luego, fíjelas en la fuente inferior (K)
con cuatro tornillos M5x12 (BB), tuercas mariposa M5
(DD), arandelas Ø5 (EE) y arandelas de seguridad Ø5
(GG).
Fije la cerradura (N) en la fuente inferior (G) con
dos tornillos M5x8 (AA).
Aditamentos utilizados
5

calentador y el ensamble de la manija derecha
Fije la manija izquierda (J) y un soporte del plato
calentador (I) en la fuente inferior (K) con dos tuercas
mariposa M5 (DD), arandelas Ø5 (EE) y arandelas de
seguridad Ø5 (GG).
Fije el ensamble de la manija derecha (L) y el otro
soporte del plato calentador (I) en la fuente inferior (K)
con dos tuercas mariposa M5 (DD), arandelas Ø5 (EE) y
arandelas de seguridad Ø5 (GG).
Aditamentos utilizados
6
D
INSTRUCCIONES DE ENSAMBLAJE
J
L
K
K
N
Tornillo
M5x12
BB
x 4
Arandela
Ø5
EE
x 4
Arandela de
seguridad Ø5
GG
x 4
Tuerca
mariposa M5
DD
x 4
Tornillo
M5x8
AA
x 2
Tuerca
mariposa M5
DD
x 4
Arandela
Ø5
EE
x 4
Arandela de
seguridad Ø5
GG
x 4
I
