FR
8

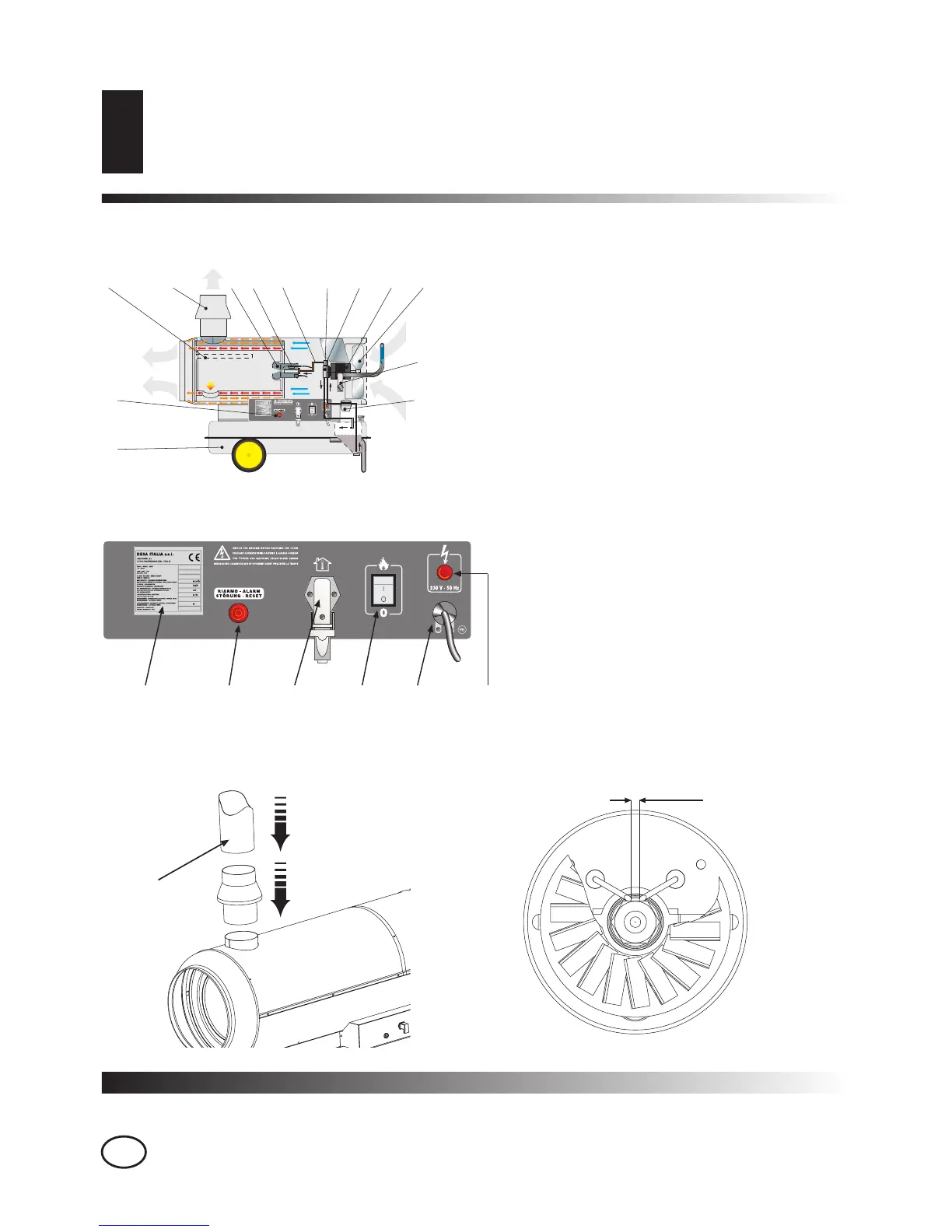

SCHÉMA DE FONCTIONNEMENT
TABLEAU ÉLECTRIQUE
SCHÉMA DE FIXATION DE LA CHEMINÉE
RÉGLAGE DES ÉLECTRODES
1 Chambre de combustion
2 Raccord de cheminée anti-vent
3 Brûleur
4 Buse
5 Circuit combustible
6Pompe gasoil
7 Électrovanne combustible
8 Moteur
9Ventilateur
10 Bride enroulement cordon
11 Filtre combustible
12 Réservoir combustible
13 Panneau de commande
1 Bouton-poussoir de réarmement
2 Plaquette d’identification
3 Interrupteur principal
4Prise pour thermostat ambiant
5 Cordon d’alimentation
6 Témoin de tension
SCHÉMA DE FONCTIONNEMENT
1 2 3 6 8 9
12
13
11
4
5 7
10
TABLEAU ÉLECTRIQUE
123 546
SCHÉMA DE FIXATION DE LA
CHEMINÉE
RÉGLAGE DES ÉLECTRODES
2-3 mm
214356
Conduit Ø 150 mm
