Master BV 100E - Bedradingsschema

NL
10

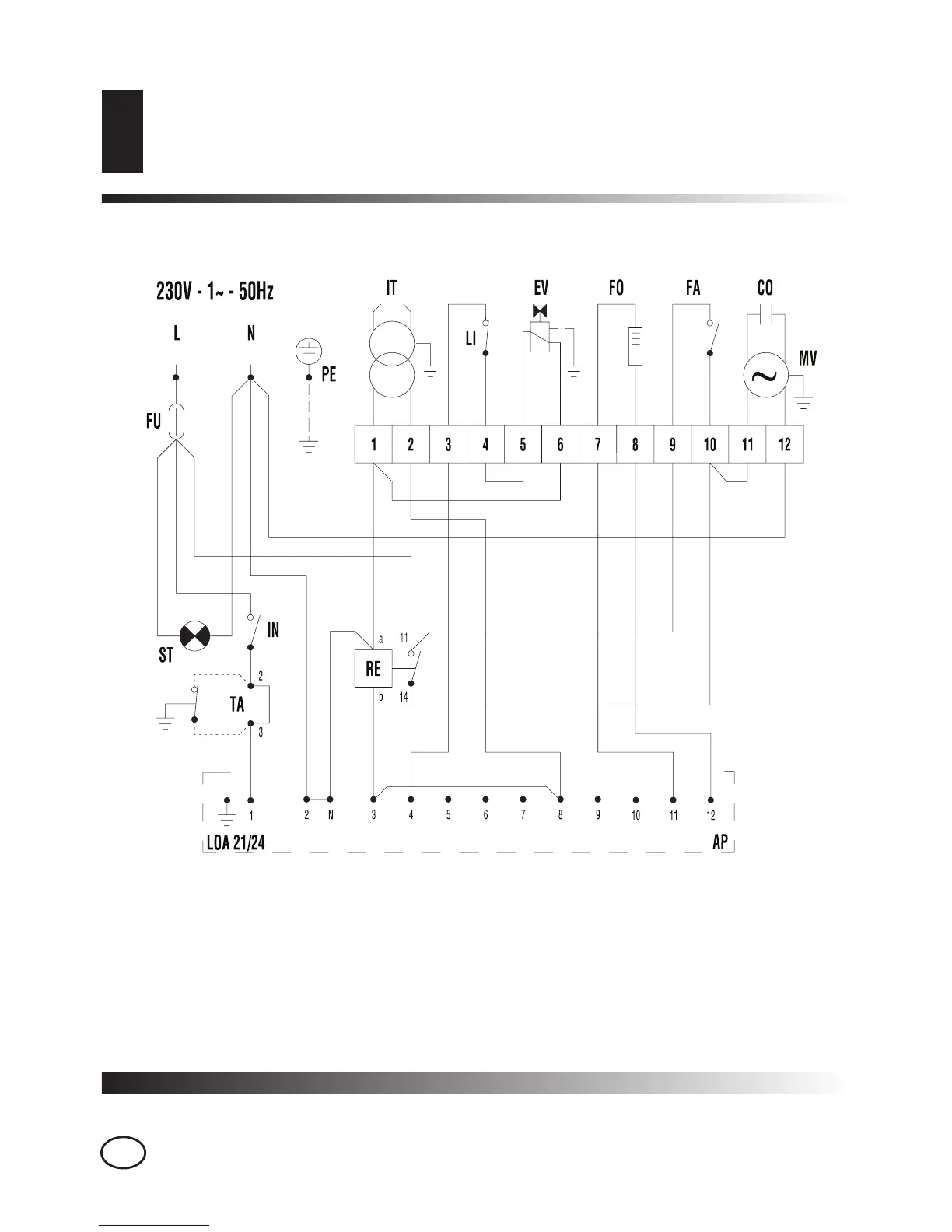

BEDRADINGSSCHEMA
FU Zekering
6A BV80E, BV100E, BV160E, B220CEA
10A BV280E, B354CEA
IT Hoogspanningstransformator
LI Veiligheidsthermostaat
EV Elektromagnetische klep
FO Fotoweerstand
FA Thermostaatventilator
CO Condensator
MV Motorventilator
ST Spanningsspion
IN Schakelaar
TA Aansluiting kamerthermostaat
RE Relais
AP Controle-instrument
BEDRADINGSSCHEMA
