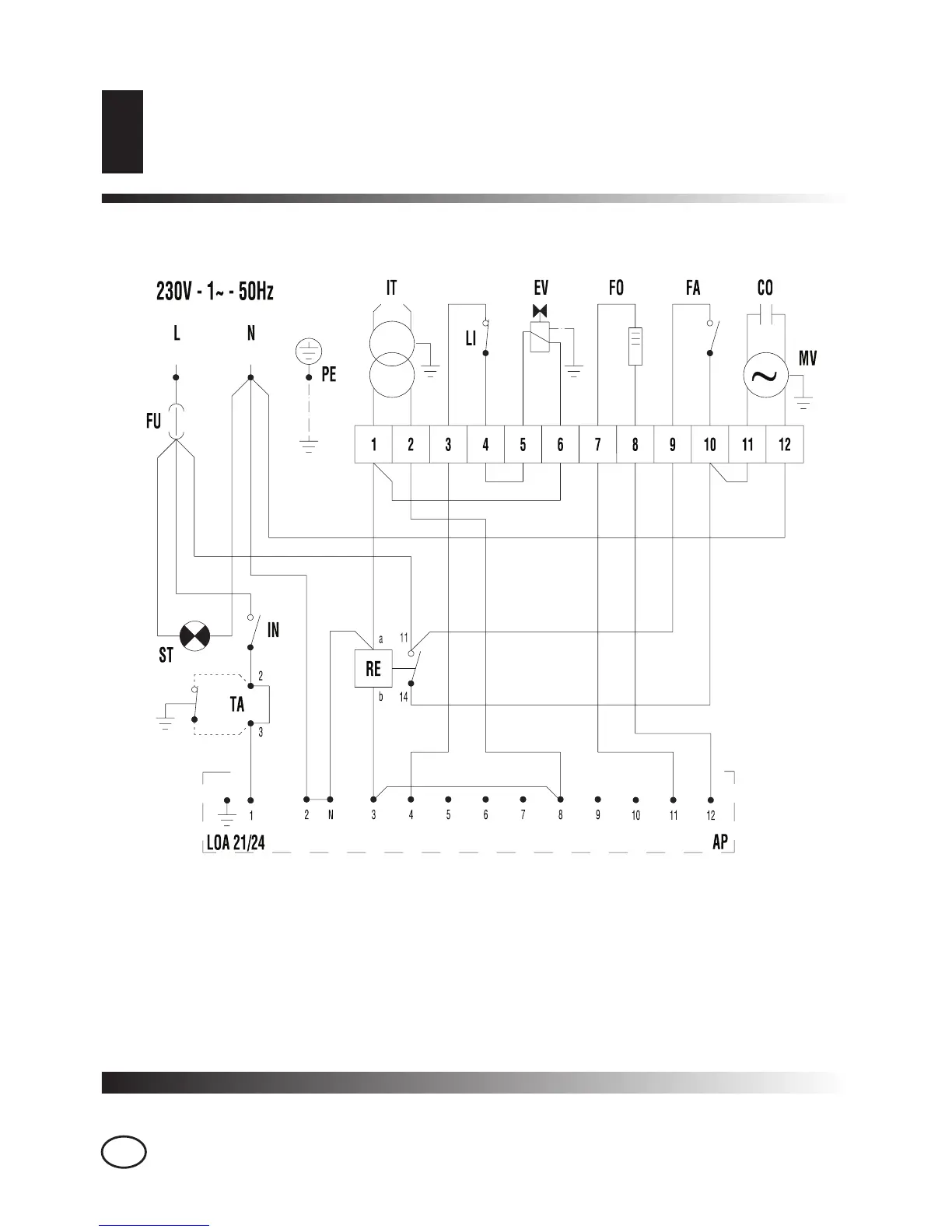

SCHÉMA ÉLECTRIQUE
FU Fusible
6A BV80E, BV100E, BV160E, B220CEA
10A BV280E, B354CEA
IT Transformateur haute tension
LI Thermostat de sécurité
EV Électrovanne
FO Photorésistance
FA Thermostat ventilateur
CO Condensateur
MV Moteur ventilateur
ST Témoin de tension
IN Interrupteur
TA Prise thermostat ambiant
RE Relais
AP Appareillage de contrôle
SCHÉMA ÉLECTRIQUE
