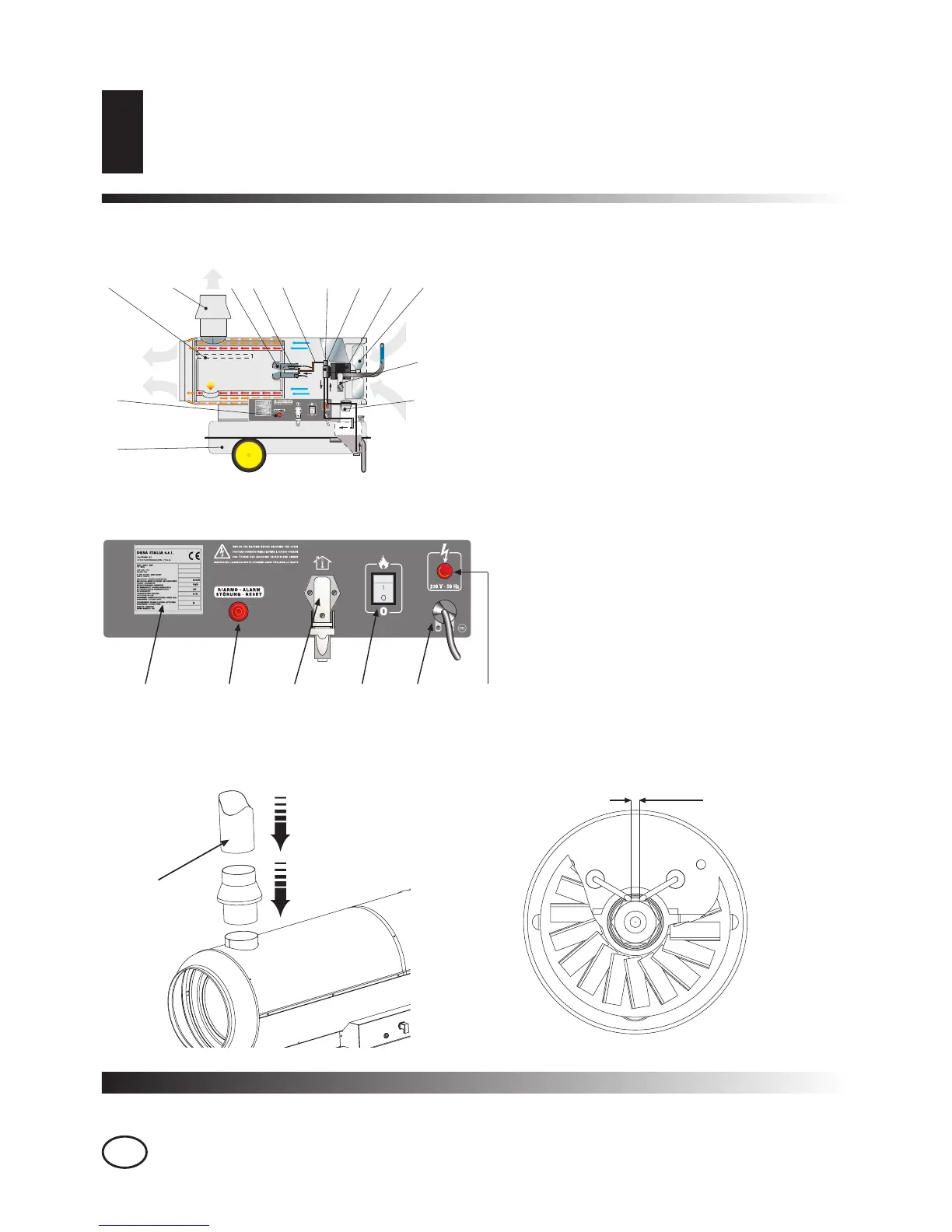

Master BV 100E - Befestigung des Rauchabzugs; Betriebsschema; Einstellung der Elektroden; Schalttafel

DE
8
BETRIEBSSCHEMA
SCHALTTAFEL
BEFESTIGUNG DES RAUCHABZUGS
EINSTELLUNG DER ELEKTRODEN
1 Brennkammer
2 Kamin-Anschlussrohr mit
Windschutz
3 Brenner
4 Düse
5 Brennstoffleitung
6Ölpumpe
7 Elektrisches Brennstoffventil
8 Motor
9Ventilator
10 Kabelaufrollvorrichtung
11 Brennstofffilter
12 Brennstofftank
13 Schalttafel
1 Reset-Taste
2Typenschild
3 Hauptschalter
4 Steckvorrichtung für den
Raumthermostat
5Stromversorgungskabel
6 Spannungsanzeige
BETRIEBSSCHEMA
1 2 3 6 8 9
12
13
11
4
5 7
10
SCHALTTAFEL
123 546
BEFESTIGUNG DES
RAUCHABZUGS
EINSTELLUNG DER
ELEKTRODEN
2-3 mm
214356
Rohr Ø 150 mm
