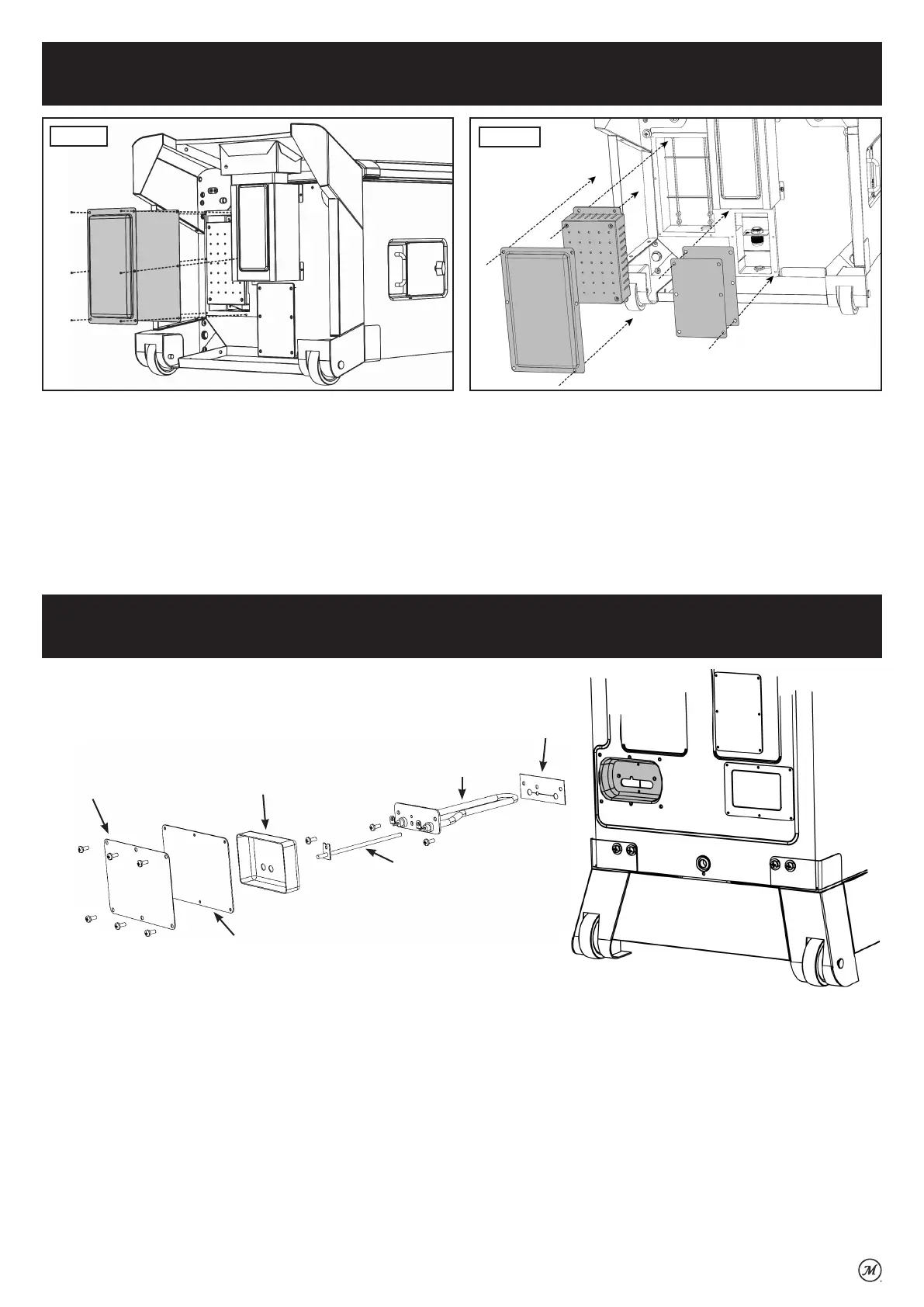

Instructions d’accès à la carte de contrôle de puissance (CCP)
Instructions d’accès à l’élément de fumée sur mesure/à la sonde
Figure B1
Figure B2
Pour enlever la carte de contrôle de puissance (CCP):
• Éteignez le fumoir et débranchez-le de la source d’alimentation.
• Enlevez les six (6) vis du panneau d’accès à la CCP, puis enlevez le panneau et le joint d’étanchéité en
caoutchouc. Voir la figureB1.
• Enlevez les quatre (4) vis qui fixent la CCP au bâti du fumoir et enlevez la CCP du fumoir. FigureB2.
• Débranchez les sept (6) connecteurs. Voir la figureB2.
Pour réassembler les composants:
• Vérifiez que le fumoir est éteint et n’est pas branché sur une source d’alimentation.
• Suivez les étapes d’enlèvement en sens inverse pour réassembler le fumoir.
Outils nécessaires pour l’accès: tournevis cruciforme.
Couvercle du panneau
Isolant1
Figure1
Joint d’étanchéité de l’élément
Élément
Isolant2
Sonde de température
Instructions:
1. Éteignez le fumoir et attendez qu’il soit froid au toucher.
2. Débranchez-le de la prise murale.
3. Enlevez les six vis qui retiennent le couvercle extérieur du panneau d’accès à l’arrière du fumoir. Voir la figure1.
4. Enlevez le couvercle du panneau et l’isolant1 du fumoir.
5. Débranchez les câbles de l’élément et de la sonde de température. Enlevez le joint d’étanchéité de l’élément.
6. Enlevez les trois vis qui retiennent l’élément/la sonde de température et le fil de mise à la terre.
7. Enlevez la sonde de température de l’élément. Retirez l’élément du fumoir et enlevez l’isolant2 de l’élément.
8. Mettez l’isolant2 sur l’élément de rechange et remettez l’élément dans le fumoir.
9. Remettez deux vis avec le fil de mise à la terre dans l’élément.
10. Mettez la sonde de température dans l’élément et posez une vis pour retenir la sonde de température.
11. Remettez le joint d’étanchéité sur l’élément/la sonde de température et branchez le câblage à l’élément
et à la sonde de température.
12. Mettez l’isolant1 et le couvercle du panneau sur le fumoir.
13. Posez les six vis qui retiennent le couvercle extérieur du panneau d’accès à l’arrière du fumoir. L’installation est terminée.
