Instructions d’accès à l’élément principal

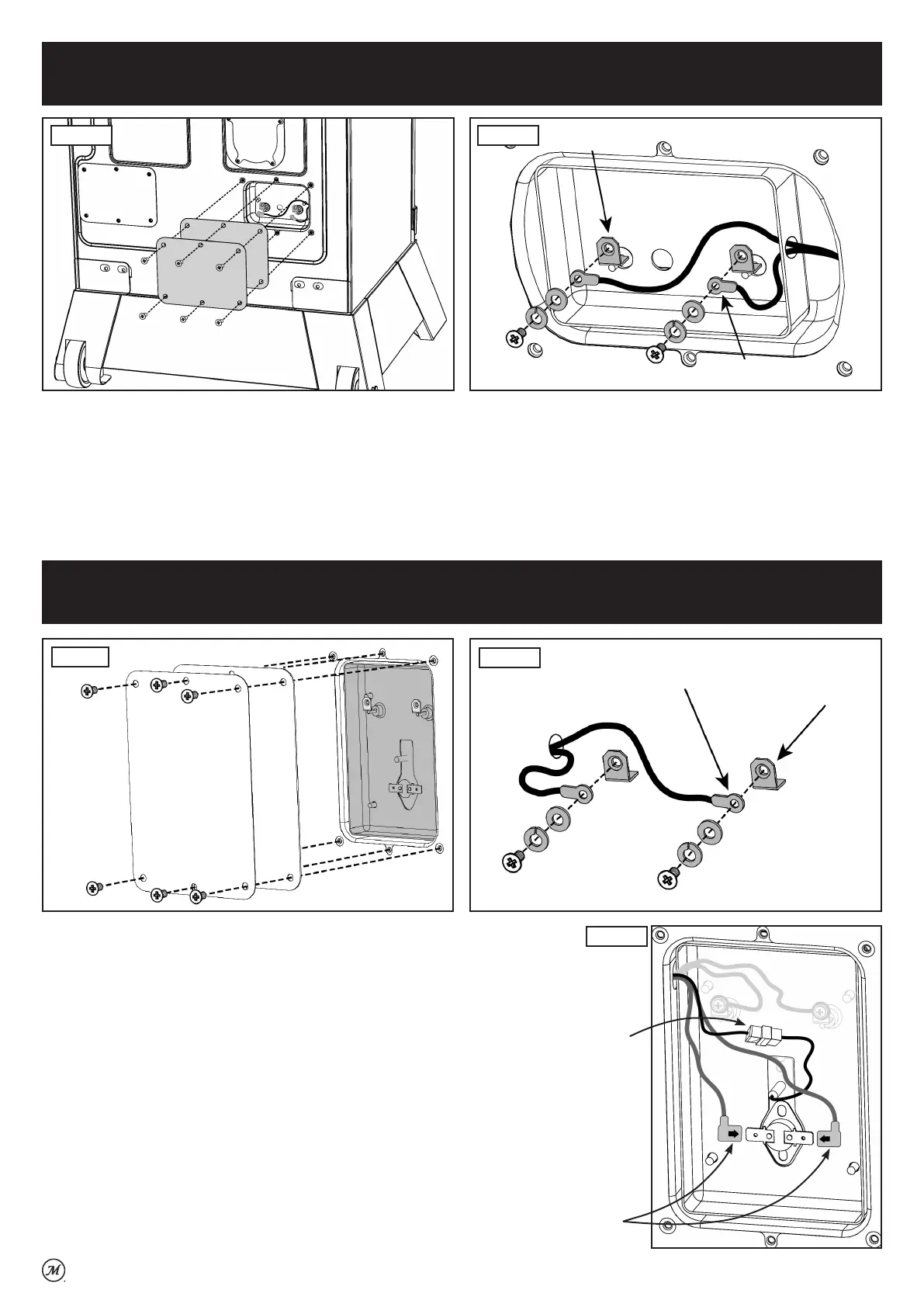

Figure D1
Figure D2
Pour accéder à l’élément principal:
• Éteignez le fumoir et débranchez-le de la source d’alimentation.
• Enlevez les six (6) vis du panneau d’accès principal de l’élément, puis enlevez le panneau et le joint
d’étanchéité en caoutchouc. FigD1.
• Enlevez prudemment la vis, la rondelle à ressort, la rondelle plate et le connecteur de la borne. FigD2.
Pour réassembler les composants:
• Vérifiez que le fumoir est éteint et n’est pas branché sur une source d’alimentation.
• Suivez les étapes d’enlèvement en sens inverse pour réassembler le fumoir.
Outils nécessaires pour l’accès: tournevis cruciforme
Instructions d’accès à l’élément de gril et de finition/à la sonde/au DPS
Pour accéder à l’élément de gril et de finition principal:
• Éteignez le fumoir et débranchez-le de la source
d’alimentation.
• Enlevez les six (6) vis du panneau d’accès principal à
l’élément de gril et de finition, puis enlevez le panneau et le
joint d’étanchéité en caoutchouc. Fig1.
• Enlevez prudemment la vis, la rondelle à ressort, la rondelle
plate et le connecteur de la borne. Fig2.
Pour accéder au DPS et à la sonde de température:
• Éteignez le fumoir et débranchez-le de la source
d’alimentation.
• Enlevez les six (6) vis du panneau d’accès principal à
l’élément de gril et de finition, puis enlevez le panneau et le
joint d’étanchéité en caoutchouc. Fig1.
• Assurez-vous que les raccords sont solides. Fig3.
Pour réassembler les composants:
• Vérifiez que le fumoir est éteint et n’est pas branché
sur une source d’alimentation.
• Réassemblez les pièces en ordre inverse.
Figure1
Figure2
Outils nécessaires pour l’accès:
tournevis cruciforme
Connexion de la
sonde de
température
Connexion du dispositif
de protection
contre la surchauffe
(DPS)
Figure3
Borne
Connecteur
Borne
Connecteur
