50

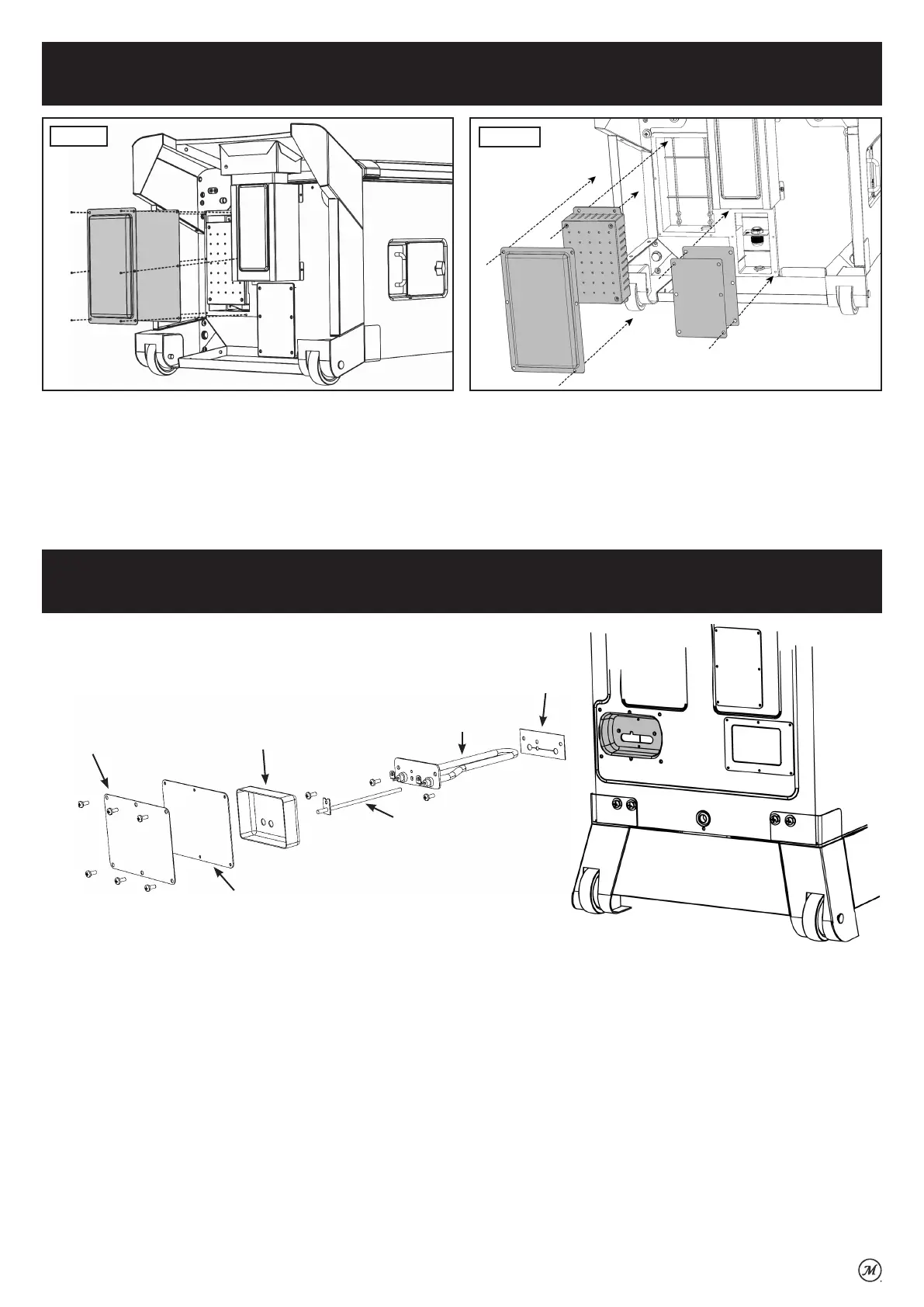

Instrucciones de acceso a la tarjeta de circuito impreso (PCB)
Instrucciones de acceso del elemento de ahumado tradicional/sonda
Figura B1
Figura B2
Para retirar la tarjeta de circuito impreso (PCB):
• Apague el ahumador y desenchúfelo de la fuente de energía.
• Retire los seis (6) tornillos del panel de acceso del PCB y luego retire el panel y el empaque de goma. Ver Figura B1.
• Retire los cuatro (4) tornillos que montan el PCB en el cuerpo del ahumador y retire el PCB del ahumador. Figura B2.
• Desenchufe los siete (6) conectores. Ver Figura B2.
Para reensamblar los componentes:
• Confirme que el ahumador esté apagado y no enchufado a ninguna fuente de energía.
• Siga los pasos de remoción en el orden inverso para reensamblar el ahumador.
Cubierta del panel
Aislador 1
Figura 1
Junta del elemento
Elemento
Aislador 2
Sonda de temperatura
Instrucciones de reemplazo:
1. Apague el ahumador y deje que esté frío al tacto.
2. Desenchufe de la pared.
3. Retire los seis tornillos que sostienen la cubierta del panel del elemento externo a la parte posterior del
ahumador. Ver Figura 1.
4. Retire la cubierta del panel y el Aislador 1 del ahumador.
5. Desconecte al cableado de las conexiones del elemento y la conexión de la sonda de temperatura. Retire la
junta del elemento.
6. Retire los tres tornillos que sostienen la sonda de temperatura/el elemento y el cable a tierra.
7. Retire la sonda de temperatura del elemento. Retire el elemento del ahumador y retire el Aislador 2 del
elemento.
8. Coloque el Aislador 2 en el elemento de reemplazo e inserte el elemento de regreso en el ahumador.
9. Instale 2 tornillos con el cable a tierra de regreso en el elemento.
10. Coloque la sonda de temperatura en el elemento e instale 1 tornillo que sostiene la sonda de temperatura.
11. Reemplace la junta del elemento sobre el elemento/la sonda de temperatura y conecte el cableado a las
conexiones del elemento y la sonda de temperatura.
12. Coloque el Aislador 1 y la cubierta del panel en el ahumador.
13. Instale los seis tornillos que sostienen la cubierta del panel del elemento externo de regreso a la parte
posterior del ahumador. La instalación está completa.
Herramienta necesarias para el acceso: Destornillador en cruz Phillips.
