51

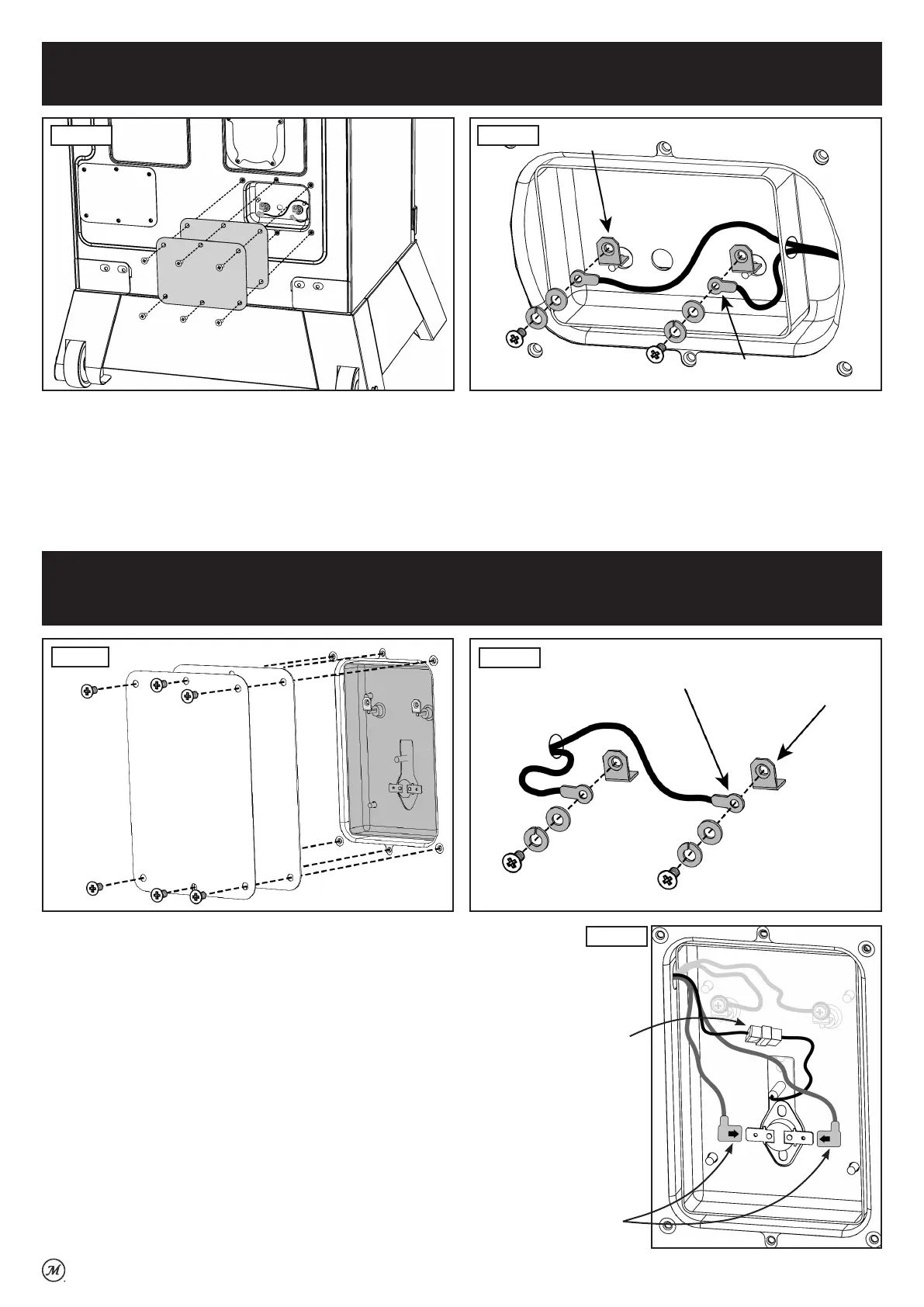

Instrucciones de acceso al elemento principal.
Figura D1
Figura D2
Para acceder al elemento principal:
• Apague el ahumador y desenchúfelo de la fuente de energía.
• Retire los seis (6) tornillos del panel de acceso del elemento principal y luego retire el panel y el empaque de
goma. Fig D1.
• Retire cuidadosamente el tornillo, la arandela de resorte, la arandela plana y el conector de la varilla. Fig D2.
Para reensamblar los componentes:
• Confirme que el ahumador esté apagado y no enchufado a ninguna fuente de energía.
• Siga los pasos de remoción en el orden inverso para reensamblar el ahumador.
Herramienta necesarias para el acceso: Destornillador en cruz Phillips
Consulte las instrucciones de acceso del elemento de Parrilla + Elemento de
acabado/sonda/HTL.
Para acceder a la Parrilla principal + Elemento de acabado (GFE):
• Apague el ahumador y desenchúfelo de la fuente de energía.
• Retire los seis (6) tornillos del panel de acceso GFE principal y
luego retire el panel y el empaque de goma. Fig 1.
• Retire cuidadosamente el tornillo, la arandela de resorte, la
arandela plana y el conector del ancla. Fig 2.
Para acceder al HTL y la sonda de temperatura:
• Apague el ahumador y desenchúfelo de la fuente de energía.
• Retire los seis (6) tornillos del panel de acceso GFE principal y
luego retire el panel y el empaque de goma. Fig 1.
• Verifique para asegurarse que las conexiones estén seguras. Fig 3.
Para reensamblar los componentes:
• Confirme que el ahumador esté apagado y no enchufado a ningún
suministro de alimentación.
• Vuelva a ensamblar las partes en el orden inverso.
Figura 1
Figura 2
Herramienta necesarias para
el acceso:
Destornillador en cruz
Phillips
Conexión de la
sonda de
temperatura
Conexión del
limitador de
temperatura alta
(HTL)
Figura 3
Ancla
Conector
Ancla
Conector
