20
NIVEL DE AGUA
2˝

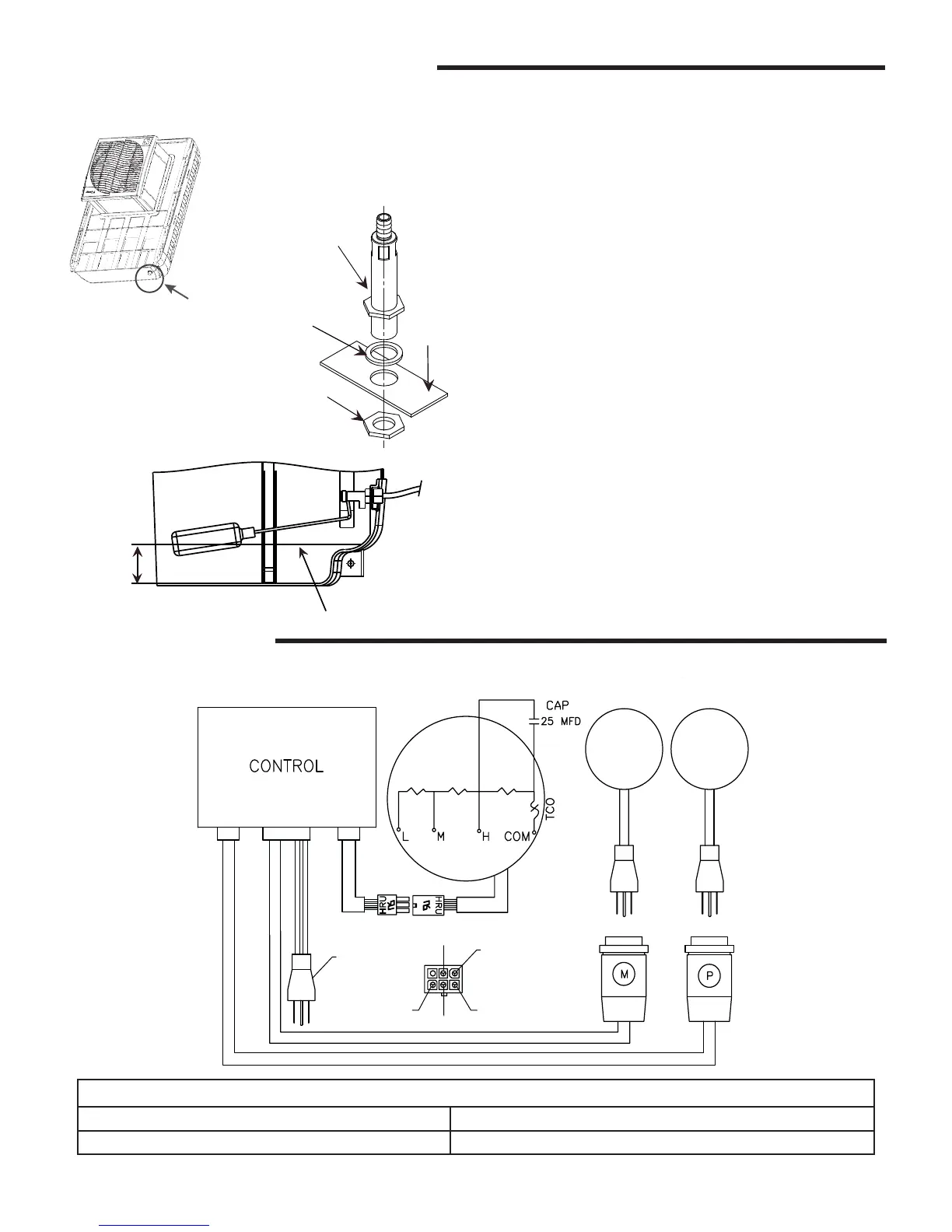

Nivel de agua
Deben mantenerse dos pulgadas de agua en el fondo del
enfriador para garantizar el agua su¿ ciente para un correcto
funcionamiento del enfriador.
El À otador viene instalado de fábrica como para mantener 2”
de
nivel de agua, pero puede requerir un ajuste si el transporte
o la instalación causaron algún cambio en la con¿ guración.
SISTEMA ELÉCTRICO
El sistema eléctrico no requiere mantenimiento general. El siguiente diagrama de cableado es sólo a modo de referencia.
PROPIETARIO
INSTALADA)
BOMBA
PRINCIPAL
BOMBA
DE PURGA
MOTOR DE
VENTILADOR
COMÚN (BLANCO)
BAJA
(ROJO)
MEDIA (AZUL)
TIERRA (AMA/VER)
CABLE DE
ALIMENTACIÓN
ALTA (NEGRO)
MAR
MAR
ESPECIFICACIONES ELÉCTRICAS DE LOS ENFRIADORES MCP SERIES
Motor de ventilador: 120V; 2.8 amperios La bomba principal: 120V; 0.9 amperios
Si la bomba de purga ( opcional) se instala Adicional 0.9 amperios
CONEXIÓN DE AGUA (CONTINUADO)
Desborde de Drenaje de agua
1. Deslice la arandela de goma sobre desbordamiento de
drenaje y empuje a través del ori¿ cio desde la parte supe-
rior del enfriador, hacia la parte inferior.
2. Asegure el desbordamiento de drenaje por debajo de la
bandeja con la contra tuerca.
3. Asegure que la arandela no se tuerza mientras se la está
apretando, pues esto puede causar ¿ ltración. NO LA
APRIETE DEMASIADO.
4. Si ocurre una ¿ ltración después de llenar el tanque ,
vuelva a apretar el tubo de rebosamiento hasta detener
la ¿ ltración. Puede usarse una pequeña cantidad de cala-
fate con silicona de ser necesario.
5. Conecte drenar manguera hasta el fondo del montaje
como sea necesario.
CONTRATUERCA
TUBO DE
REBOSAMIENTO
EMPAQUETADURA
DE GOMA
FONDO
DEL TANQUE
UBICACIÓN
DEL DRENAJE
