MasterCraft 561471-01

Instalación 26
Proceso C. 1. Instalación de una
bomba de pozo poco profundo
(313222-01)
DRENADO PARA DAR SERVICIO O PARA INVIERNO
Se deberá drenar la bomba antes de desconectarla para darle
servicio o cuando haya peligro de que se congele. Cómo drenarlo:
 • Saqueeltapóndedrenadodelfondodelacarcasade
la bomba.
 • QuitelaconexiónenTdedescargaparaventilarlabomba.
 • Drenetodalatuberíahasta3pies(aproximadamente
1 metro) por debajo del nivel del suelo.
Para pozos con una profundidad de 7.5 metros, se recomiendan el
modelo de bomba 312222-01 de 1/2 caballo de fuerza.
Sin embargo,
las bombas convertibles 561471-01 de 1/2 HP y 561472-01 de
3/4 HP se pueden adaptar a pozos poco profundos con un juego
de eyección.
Materiales generales requeridos
 • Unalatadepegamentoparapiezasdeclorurodepolivinilo
(lea las instrucciones detenidamente)
 • Unalatadecompuestopararoscas(lealasinstrucciones
detenidamente)
 • Unaválvuladepiede1-1/4"
 • Dosadaptadoresmachodeclorurodepolivinilode1-1/4de
pulgada
 • Sucientestubosrígidosyadaptadoresde1-1/4"decloruro
de polivinilo para conectar desde el fondo del pozo hasta la
bomba
 • Unselloparapozode4pulgadascontapóndeventilación
 • Uncododeclorurodepolivinilode1-1/4"
 • UnaconexiónenTdedescargatipo
 • Unmanómetro
 • Unadaptadormachodeclorurodepolivinilode1"
 • Sucientetuberíarígidadeclorurodepolivinilode1"para
conectar de la bomba al tanque de presión y a la línea de
servicio.
 • Unadaptadorhembradeclorurodepolivinilode1"
 • UnadobleTparaeltanquede1"(paralostanquesde
diafragma)
 • Dostaponesde1/4"
 • Unallavededesagüede1/2"
 • Unaboquillade10"x1"
Además de los materiales generales, exclusivamente para
las bombas convertibles 561471-01 y 561472-01
Un juego de eyección; incluye eyector, tubo venturi,
empaquetadura, pernos, tapón, tubería y accesorios.
Herramientas necesarias para todo tipo de instalaciones
de bombas
Llave para tubos, corona para tubos, llave ajustable, destornillador
plano, sierra para metales de 24 dientes y lima recta o redonda.
RECORDATORIO: TODAS LAS JUNTAS Y CONEXIONES DEBERÁN SER HERMÉTICAS. UNA
ÚNICA FUGA DEL TAMAÑO DE UN ORIFICIO DE ALFILER EVITARÁ EL FUNCIONAMIENTO
ADECUADO DE LA BOMBA. USE COMPUESTO PARA ROSCAS EN TODAS LAS CONEXIONES
CON ROSCA A MENOS QUE SE ESPECIFIQUE LO CONTRARIO.

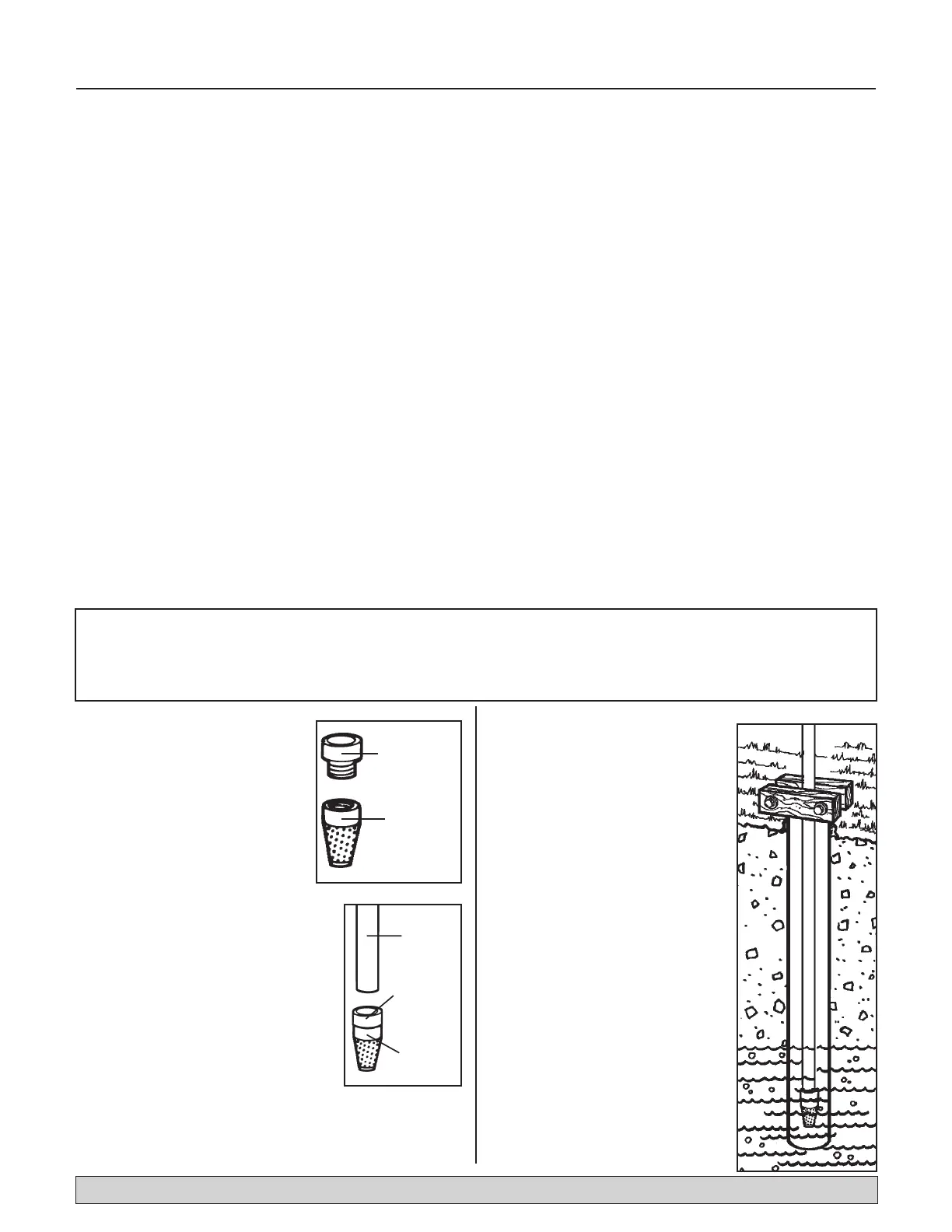

1. Enrosque un adaptador macho de
cloruro de polivinilo de 1-1/4" en la
válvula de pie. Apriételo a mano,
apriételo entonces un cuarto de
vuelta con una llave ajustable.
3. Pegue todos los adaptadores y
tramos de tubería de cloruro de
polivinilo rígido necesarios para
igualar la distancia a la profundidad
del pozo menos cuatro pies (1,22
m), entonces sujete firmemente la
ensambladura con una corona para
tubos para evitar que se deslice y
caiga al pozo.
VÁLVULA
DE PIE
ADAPTADOR
MACHO DE
CLORURO DE
POLIVINILO
DE 1-1/4"
2. Réstele cuatro pies (1,2 metros) a la
profundidad del pozo (véase la página
28, Cómo calcular la profundidad de
su pozo). Ésta es la longitud total de
la tubería rígida y de los adaptadores
de cloruro de polivinilo a pegar en
el adaptador macho de cloruro de
polivinilo de 1-1/4". Pegue una sección
del tubo rígido de cloruro de polivinilo
al adaptador de cloruro de polivinilo
que esté conectado a la válvula
de pie, introduzca después toda la
ensambladura en el pozo, primero
la válvula de pie. Sujete firmemente el extremo del tubo de
cloruro de polivinilo rígido con una corona para tubos para
evitar que la ensambladura se deslice y caiga al pozo.
ADAPTADOR
MACHO DE
CLORURO DE
POLIVINILO
DE 1-1/4"
SECCIÓN DE
LA TUBERÍA
DE CLORURO
DE POLIVINILO
VÁLVULA
DE PIE
Para refacciones o asistencia, llame a Mastercraft Servicios al Cliente al: 1-877-455-5508
