MasterCraft 561471-01

Instalación 27
Proceso C, continuación.

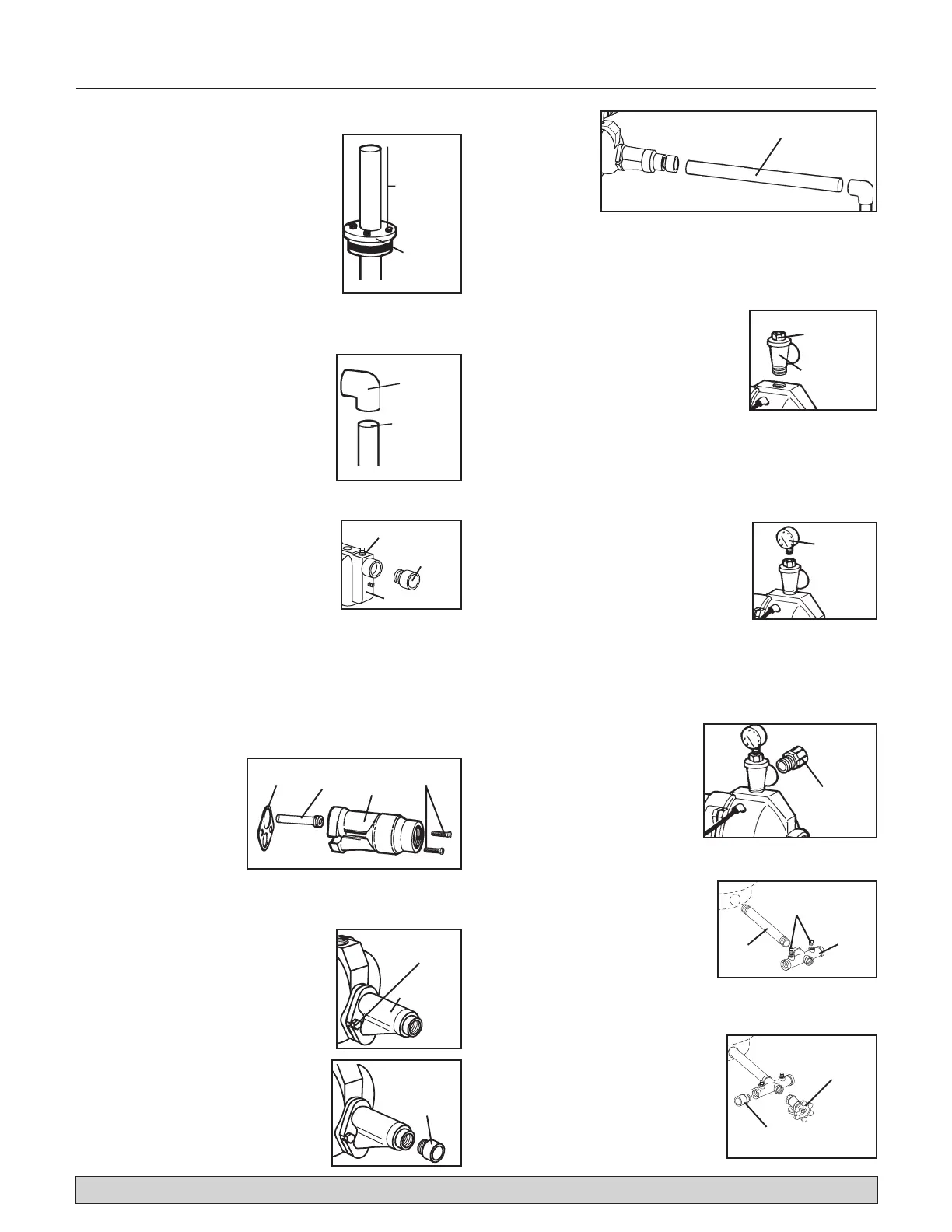

4. SOSTENGA EL TUBO, retire la
abrazadera del tubo y deslice el sello
del pozo por encima de la tubería de
PVC rígido y sobre el entubado del
pozo. Coloque la ensambladura de tal
manera que sobresalgan doce pies
(3,65 metros) del tubo de cloruro de
polivinilo rígido del sello del pozo. Haga
girar los pernos en el sello del pozo,
en forma alternada, en la dirección
de las agujas del reloj, hasta que las
empaquetaduras de caucho hayan quedado ajustadas contra
el entubado del pozo y la tubería de PVC rígido.
SELLO DEL
POZO
APROXIMADA-
MENTE 12
PULGADAS
(30,5 CM) DE
TUBERÍA DE
CLORURO DE
POLIVINILO
SOBRESALIENTE
DEL SELLO DEL
POZO
5. Pegue el codo de cloruro de polivinilo
de 1-1/4" en el tubo de cloruro de
polivinilo rígido que sobresalga del
sello del pozo. Si lo desea, podrá
cortar parte del tubo de cloruro de
polivinilo rígido antes de pegar el
codo. Use una lima recta o redonda
para alisar el interior de cualquier
tubo de cloruro de polivinilo rígido que
haya sido cortado.
CODO DE
CLORURO
DE POLIVINILO
DE 1-1/4"
APROXIMADAMENTE
12 PULGADAS
(30,5 CM) DE TUBERÍA
DE CLORURO DE
POLIVINILO
SOBRESALIENTE DEL
SELLO DEL POZO
6. Si está usando una bomba 312222-
01, enrosque un adaptador macho de
cloruro de polivinilo de 1-1/4" en la
parte delantera de la bomba. Apriételo
a mano, entonces apriételo un cuarto
de vuelta con una llave ajustable.
ADAPTADOR
MACHO DE
CLORURO DE
POLIVINILO
DE 1-1/4"
COJINETE
BOMBA
7. Abra el juego
de eyección. Enrosque
el tubo venturi más
corto en el eyector
hasta que quede
firme. Coloque la
empaquetadura sobre
el tubo venturi de
manera que las aberturas en la empaquetadura queden
alineadas con las aberturas en el eyector.
JUNTA
EYECTOR
PERNOS
TUBO DE
VENTURI
8. Deslice los pernos a través de las
aberturas para los pernos a cada
lado del eyector, a través de la junta
y una el eyector con los pernos a la
parte delantera de la bomba. Apriete
los pernos de manera que queden
seguros.
EYECTOR
PERNO
9. Enrosque un adaptador macho de
cloruro de polivinilo de 1-1/4" en la
parte delantera del eyector. Apriételo a
mano, entonces apriételo un cuarto de
vuelta con una llave.
ADAPTADOR
MACHO
DE CLORURO
DE POLIVINILO
DE 1-1/4"
10. Pegue todos
los tramos
de tubo y
adaptadores
de cloruro de
polivinilo que
necesite para
conectar el codo de cloruro de polivinilo al adaptador macho
de cloruro de polivinilo de 1-1/4" en la parte delantera de la
bomba.
TUBERÍA DE CLORURO
DE POLIVINILO DE 1-1/4"
11. Aplique 2-3 vueltas de cinta de teflón
en las roscas macho de la unidad
del regulador. Utilizando una llave
para tubos, enrosque la conexión
de descarga en T tipo de 1" en la
parte superior de la bomba. Quite
el manómetro de la parte superior
de la conexión de descarga en T. PARA CEBAR: ponga una
manguera de jardín en la parte superior de la conexión de
descarga en T y llene los tubos y la bomba hasta que el agua
se desborde por la parte superior de la conexión de descarga
en T. Esto podría llevarle varios minutos.
12. Enrosque de nuevo el acoplador del
manómetro en la conexión de descarga
en T y enrosque el manómetro
en la pieza de acoplamiento del
manómetro. Asegúrese de que todas
las conexiones estén bien apretadas y
selladas.
MANÓMETRO
14. Atornille un adaptador de
PVC macho de 1” en la salida
de la conexión de descarga
en T.
15. Enrosque una entrerrosca de
10” x 1” en el tanque de presión.
Enrosque la doble T del tanque
en la entrerrosca de manera
que los dos orificios de 1/4” en
la doble T del tanque queden
dirigidos hacia arriba. Tape las
dos salidas en la doble T del tanque con dos tapones de 1/4”.
ADAPTADOR MACHO
DE CLORURO DE
POLIVINILO DE
1 PULGADA
T DOBLE DEL
TANQUE
TAPONES DE 1/4
DE PULGADA
BOQUILLA
13. Complete todas las conexiones eléctricas tal y como se
especifica en las páginas 28 y 29 de las instrucciones de
preinstalación.
PIEZA DE
ACOPLAMIENTO
DEL MANÓMETRO
CONEXIÓN DE
DESCARGA EN T
CEBADO DE LAS BOMBAS DE CHORRO
PARA POZOS POCO PROFUNDOS
LOS PASOS DEL 7 AL 12 SON PARA LOS
MODELOS DE BOMBAS CONVERTIBLES
561471-01 y 561472-01
16. Enrosquelaválvuladedesagüe
de 1/2" en la parte delantera de
la T doble del tanque. Enrosque
el adaptador macho de cloruro
de polivinilo de 1" en el lado de
entrada de la T doble del tanque.
Conecte a la plomería de la casa.
ADAPTADOR MACHO DE
CLORURO DE POLIVINILO
DE 1/2 DE PULGADA
VÁLVULA DE
DESCARGA 1/2
DE PULGADA
Para refacciones o asistencia, llame a Mastercraft Servicios al Cliente al: 1-877-455-5508
