Installation / Fonctionnement 4
Si le sol de votre sous-sol est
hu mide ou mouillé, coupez
le courant avant de marcher dessus. Si le coffret dis-
joncteur se trouve au sous-sol, appelez la compagnie
d’électricité qui coupera le courant, ou appelez les
pompiers qui vous donneront les instructions à suivre.
Déposez la pompe; réparez-la ou remplacez-la. Le
non-respect de cet avertissement peut entraîner la
mort par électrocution.
Ne pas utiliser cette pompe
dans des endroits dangereux
ou des atmosphères inflammables.
INSTALLATION
1. Cette pompe peut être installée dans un puisard de vi-
dange d’un diamètre et d’une profondeur de 30 cm
(12 po) minimum. Le puisard peut être carrelé ou revê-
tu de béton, d’acier ou de plastique. Voir les codes lo-
caux pour connaître les matériaux autorisés.
2. Installer la pompe sur des fondations solides et à
niveau aussi près que possible du centre du puisard.
Ne pas suspendre la pompe au tuyau de refoulement
ou au câble électrique.
La pompe doit être à niveau
(la colonne doit être verti-
cale). Si le moteur est incliné, le commutateur interne
de marche-arrêt peut chauffer et l’endommager.
3. Ne pas installer la pompe sur des sols en argile, en
terre ou en sable. Nettoyer le puisard en enlevant
les cailloux et les graviers qui pourraient boucher la
pompe. Dégager la crépine d’aspiration de toute
obstruction.
4. Visser le tuyau de refoulement dans le corps de la
pompe en faisant bien attention de ne pas arrancher
les filets ni de les fausser.
REMARQUE : Ne pas utiliser de pâte à joint ordinaire
sur les tuyaux ou les raccords de la pompe en
plastique. La pâte à joint peut attaquer le plastique et
endommager la pompe.
5. Pour réduire les bruits et vibrations du moteur, un bout
de tuyau en caoutchouc (D.I. de 41 mm (1-5/8 po),
par exemple une durit) peut être relié à l’aide de
colliers appropriés au circuit de refoulement qui se
trouve près de la pompe.
Risques d’électrocution.
La pompe ne doit être bran-
chée que sur un circuit de dérivation individuel de
15 ampères, 115 volts et 60 Hz mis à la terre. Elle est
livrée avec un cordon électrique à 3 fils avec fiche de
terre pour usage sur une prise de courant à 3 fils avec
borne de terre. Ne pas couper la borne de terre. Par
mesure de sécurité, la prise de courant doit toujours
être mise à la terre sur un support électrique qui con-
vient tel qu’une canalisation d’eau mise à la terre ou
bien un guide-fils ou un système de fils à la terre cor-
rectement mis à la terre.

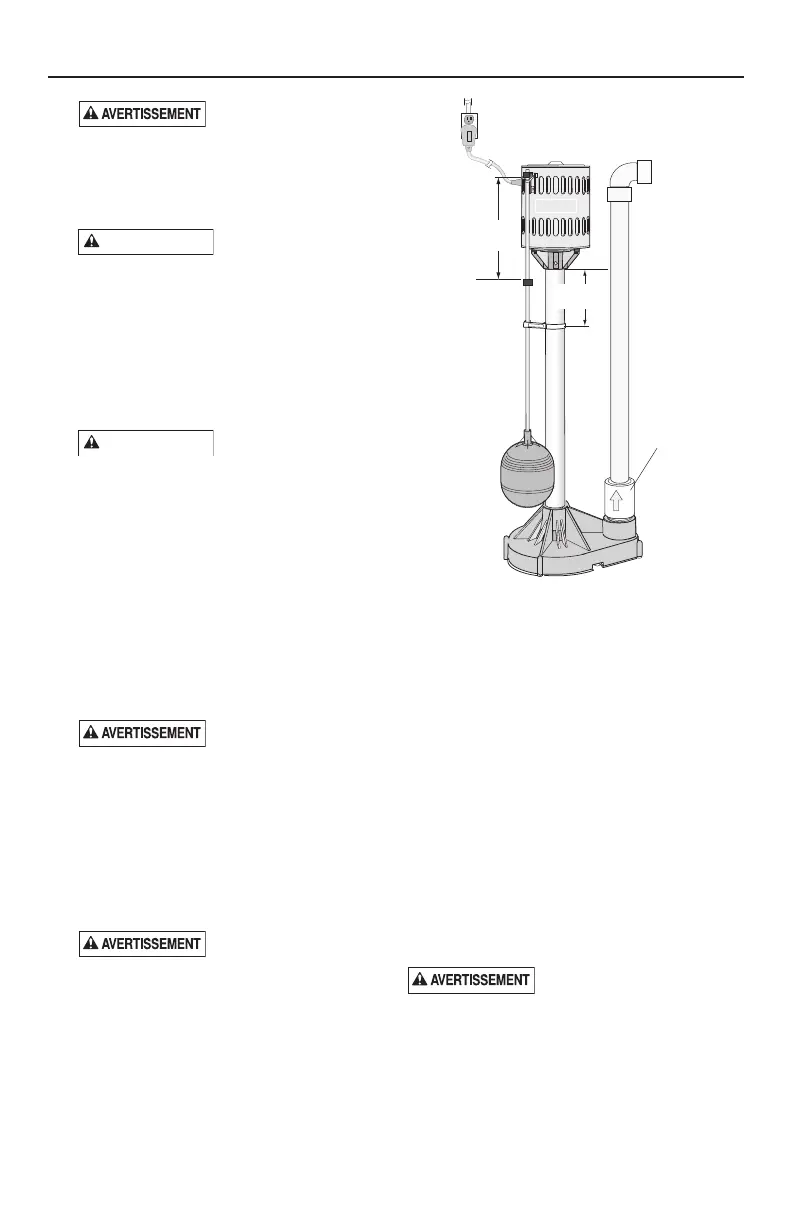

6. Placer le guide de tige du flotteur (n° réf. 6) à environ
16 cm (6 po) au-dessous du moteur. Attacher le guide
sur la colonne avec la vis fournie.
Risques de débordement. Le
guide doit être correctement
fixé pour que la tige du flotteur soit en position
verticale et puisse monter et descendre librement. Si le
flotteur est incliné ou bloqué, la pompe risque de ne
pas démarrer, ce qui peut provoquer un débordement.
7. Viser le flotteur sur l’extrémité filetée de la tige. Le file-
tage de la tige taraudera un trou dans le flotteur résis-
tant à la corrosion.
8. Insérer l’extrémité sans filetage de la tige du flotteur
dans l’œillet du guide de tige.
9. Glisser un dispositif d’arrêt sur la tige du flotteur avant
d’insérer la tige dans l’œillet de l’interrupteur de la
pompe. Glisser un second dispositif d’arrêt sur la tige
à sa sortie de l’œillet de l’interrupteur. Placer le
second dispositif d’arrêt à fleur de l’extrémité
supérieure de la tige.
10. Placer le dispositif d’arrêt inférieur à environ 20 cm
(8 po) du levier de l’interrupteur. Lorsque le dispositif
d’arrêt inférieur se trouve dans cette position, le cycle
de la pompe se règle automatiquement à 6 cm
(2-1/2 po) pour l’arrêt et à 25 cm (10-12 po) pour la
marche. Pour un cycle plus rapide, placer le dispositif
d’arrêt inférieur plus près du levier de l’interrupteur.
11. Si une partie de la canalisation de refoulement de la
pompe est soumise à des températures extérieures
inférieures à zéro, l’installer de façon à ce qu’elle se
vidange par gravité. Sinon l’eau restant dans la canali-
sation risque de geler et d’endommager la pompe.
12. Installer un clapet de retenue en ligne pour éviter le
reflux du liquide dans la pompe après l’arrêt de cette
dernière.
REMARQUE : Le clapet antiretour doit comporter un
trou de purge d’air pour empêcher la formation de
bouchons d’air dans la pompe. Si un clapet de non
retour sans orifice de purge d’air est utilisé, percer un
trou de 3,2 mm (1/8 de pouce) dans le tuyau de
refoulement, juste au-dessus du corps de la pompe,
mais sous le clapet de non retour, afin d’empêcher la
formation de poches d’air.
13. Après l’installation de toutes les canalisations et com-
mandes, l’appareil est prêt à être mis en service.
14. Faire faire un cycle complet à la pompe pour vérifier
le bon fonctionnement de l’interrupteur du flotteur.
Le moteur de la pompe est équipé
d’un dispositif de protection
thermique à réenclenchement automatique et peut
redémarrer de façon inattendue. Le déclenchement de ce
dispositif de protection est une indication de la surcharge
du moteur provoquée par le fonctionnement de la pompe
à une hauteur de refoulement trop faible, avec un voltage
trop élevé ou trop bas, avec un câblage défectueux, de
mauvaises connexions sur le moteur, ou bien avec un
moteur défectueux.
