Installation 3
CARACTÉRISTIQUES ÉLECTRIQUES
INSTALLATION
Se reporter à la Figure 1 pour les raccordements types
sur la pompe. (NOTA : Les accessoires pour la fontaine
ne sont pas livrés avec la pompe.)
1. Installer la pompe sur une surface dure et plane.
S’assurer que la pompe ne peut pas aspirer de
roches, de boue, de débris, etc. Au besoin, poser
une cale sous la pompe pour la soulever légèrement.
Si cette pompe est utilisée avec un jet de fontaine, la
positionner de façon que le jet de la fontaine
dépasse la surface de l’eau.
2. Protéger le cordon électrique contre les dommages.
Tous les cordons électriques exposés doivent être
périodiquement inspectés à la recherche de dom-
mages ou de détérioration. NE PAS faire fonctionner
la pompe si son cordon électrique est endommagé.
3. Si cette pompe est utilisée avec un bassin, utiliser
l’inverseur pour régler la hauteur du jet de la
fontaine et le débit de la chute d’eau. Ne pas obturer
partiellement la bouche d’entrée de la pompe pour
régler le débit. Si on obture partiellement la bouche
d’entrée, le débit sera insuffisant, ce qui risque
d’endommager la pompe.
4. Si la pompe est branchée sur un filtre de bassin,
régler l’inverseur de façon que le débit vers le filtre
soit adéquat. Se reporter au guide d’utilisation livré
avec le filtre pour déterminer le débit adéquat vers le
filtre.
SERVICE D’INFORMATION : 1-877-455-5508

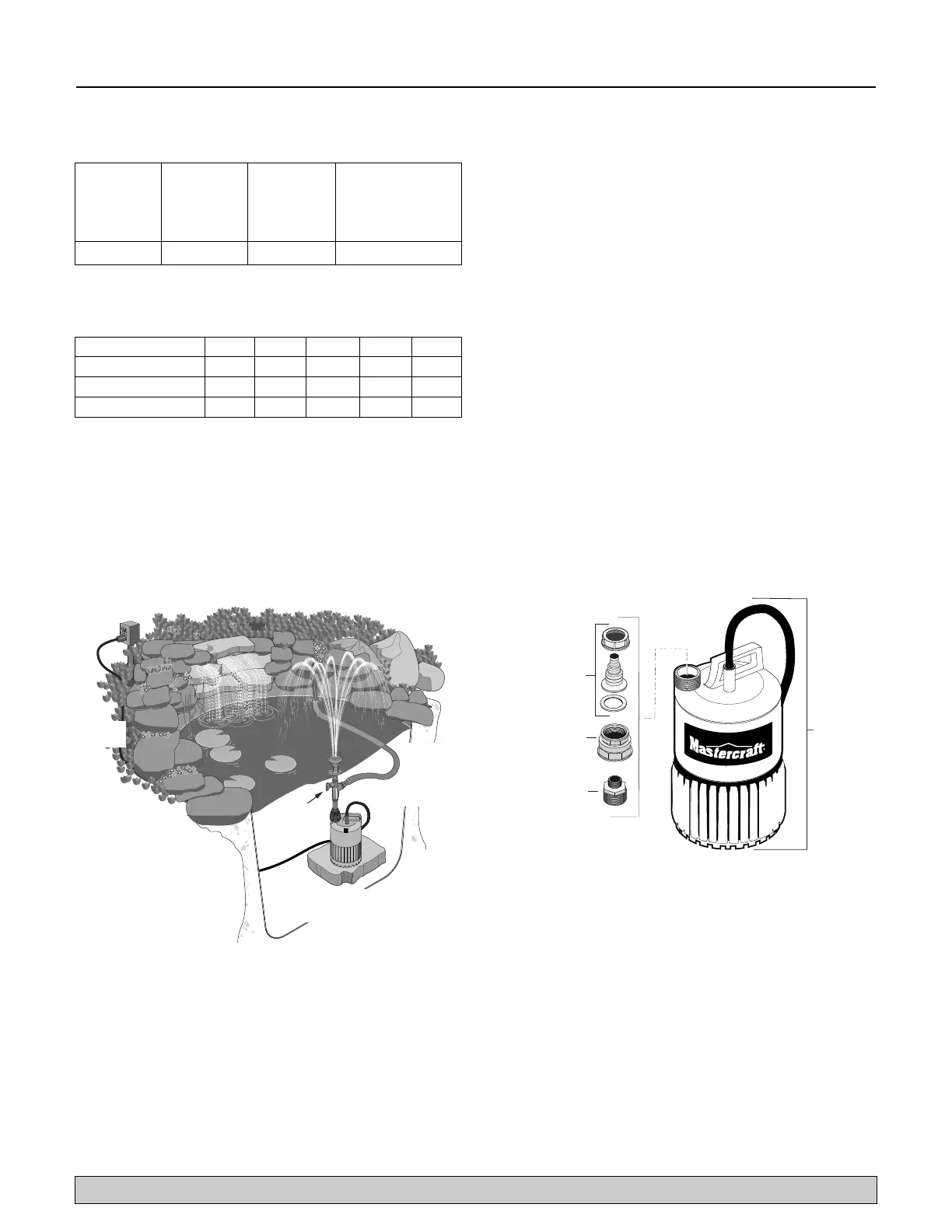

Figure 1 - Installation type d’une chute d’eau d’un
bassin.
Inverseur
Roches pour
l’aménagement
paysager
Cordon
électrique
Soulever la pompe
du fond du bassin
Tube en
plastique
vers la
chute
d’eau
CAPACITÉ DE LA POMPE
Ampères
Puissance du moteur Circuit
du à pleine min. requis Pompe
moteur charge (ampères) jusqu’à
1/6 1,5 15 7/16 po (11 mm)
Élévation en pieds 0 5 10 15 20
Élévation en mètres 0 1,5 3 4,5 6,1
Litres/minute 76 63 43 25 0
Gallons/minute 20 17 11 7 0
Prise de courant
protégée par un
disjoncteur de
fuite à la terre
Utiliser du feuillage pour dissimuler
les tubes allant à la chute d’eau
