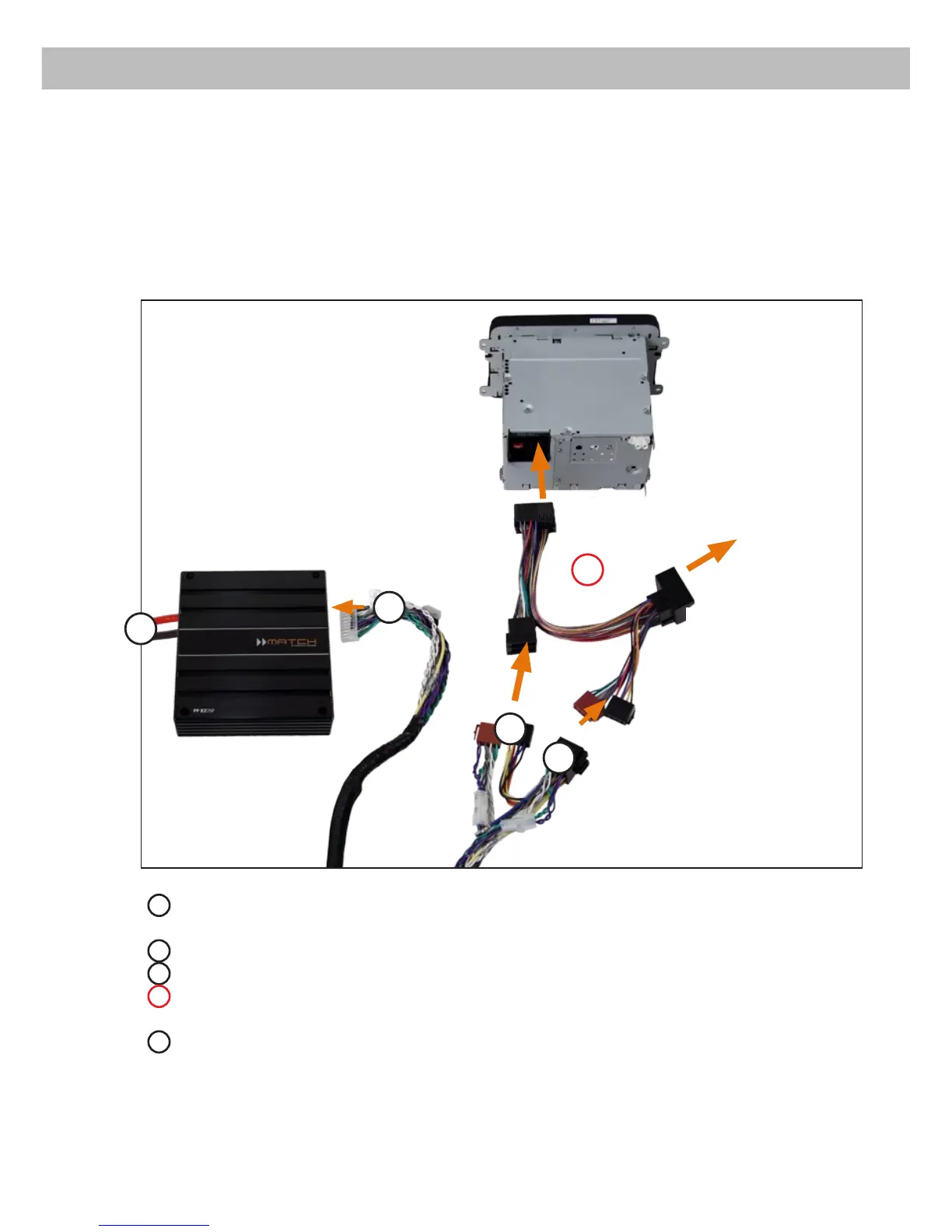

Abb. 3 Anschluss des Verstärkers an das Autoradio
1
ISO-Kupplung - hier wird der Kabelbaum des Originalradios oder ein ISO-Adapter einge-
steckt.
2
ISO-Stecker - Diese werden in das Originalradio oder in den ISO-Adapter eingesteckt.
3
Dieser 20-polige Stecker wird in den MATCH PP 82DSP Verstärker eingesteckt.
4
Optional: ISO-Adapter - sollten die ISO-Stecker des mitgelieferten Kabelbaums nicht zum
Originalradio passen, muss ein ISO-Adapter verwendet werden.
5
Der Stromanschluss der PP 82DSP wird mit Hilfe eines geeigneten Kabels direkt an die Bat-
terie angeschlossen - die Plus-Leitung muss kurz vor der Batterie noch einmal abgesichert
werden
9
Hinweis: MOST-Bus
Bei einigen Fahrzeugen kann es notwendig
sein, die Lichtleiterverbindung aus dem Ori-
ginal-Radioanschlussstecker auszulösen und
stattdessen in den Radio-Stecker eines ISO-
Adapters einzustecken. Hierfür ist extra eine
Aussparung im ISO-Adapter vorhanden. Dies
ist zwingend bei allen Fahrzeugen notwendig,
die einen Lichtleiteranschluss im Originalradio-
kabelbaum haben.
2
3
1
4
Kupplung und Stecker
für Originalkabelbaum
oder ISO-Adapter
Kupplung für
Originalkabel-
baum
5
