48 49
2
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA DEUXIÈME ÉTAPE.
B Faites glisser le BRAS DE LA PÉDALE GAUCHE (5) sur
le PÉDALIER (6) et fixez-le en utilisant 1 BOULON (F) et
1 ÉCROU (G), puis serrez à un couple de 77,4 Nm/57 lb-ft.
3
Kit de pièces de xation pour l’étape 2
Description Qté
F
G
Boulon
Écrou
1
1
A Ouvrez le KIT COMPRENANT LES PIÈCES DE
FIXATION POUR LA TROISIÈME ÉTAPE.
B Sortez délicatement le CÂBLE (7) à travers l’ENSEMBLE
SUPÉRIEUR (8) à l’aide du CÂBLE CONDUCTEUR (9)
situé à l’intérieur de l’ENSEMBLE SUPÉRIEUR (8).
C Fixez l’ENSEMBLE SUPÉRIEUR (8) au CADRE PRINCIPAL (2)
en utilisant 4 BOULONS (H) et 4 RONDELLES PLATES (I),
puis serrez à un couple de 64,5 Nm/47,6 lb-ft.
D Insérez 2 VIS (J) dans la partie inférieure
à l’arrière du CADRE PRINCIPAL (2).
E Insérez les CARTERS POUR CADRE D’INCLINAISON (10) dans
la partie inférieure de l’ENSEMBLE SUPÉRIEUR (8).
Kit de pièces de xation pour l’étape 3
Description Qté
H
I
J
Boulon
Rondelle plate
Vis
4
4
2
Remarque : Prenez garde de ne pincer
aucun câble lors de l’installation de
l’ensemble supérieur.

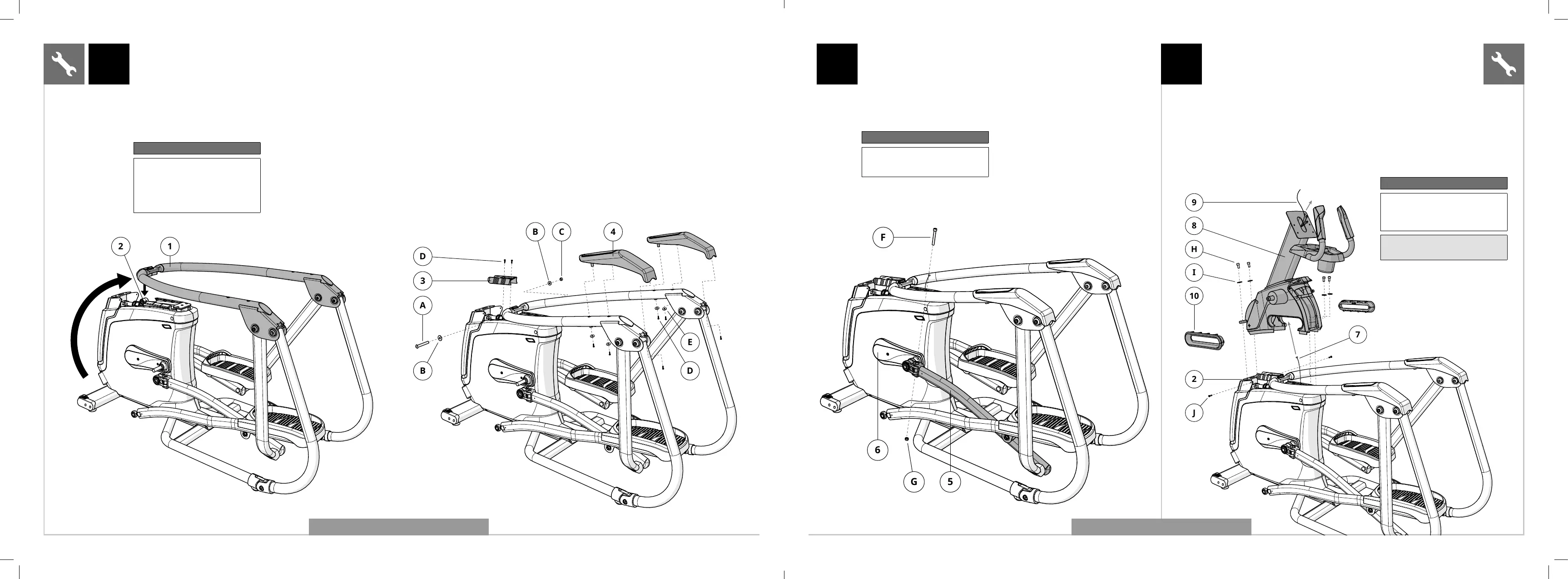

REPRÉSENTATION D’UN MODÈLE A50
FRANÇAIS
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA PREMIÈRE ÉTAPE.
B Soulevez délicatement la BARRE DE MAINTIEN SUPÉRIEURE (1) et alignez-la sur le CADRE PRINCIPAL (2).
C Retirez l’attache pour câble du CADRE PRINCIPAL (2).
D Fixez la BARRE DE MAINTIEN SUPÉRIEURE (1) au CADRE PRINCIPAL (2) en utilisant 1 BOULON (A),
2 RONDELLES PLATES (B) et 1 ÉCROU (C), puis serrez à un couple de 45,9 Nm/33,9 lb-ft.
E Attachez le SUPPORT DE BARRE SUPÉRIEURE (3) à la BARRE DE MAINTIEN SUPÉRIEURE (1) en utilisant 2 VIS (D).
F Fixez les PROTECTIONS POUR BARRE DE MAINTIEN (4) en utilisant 6 VIS (D) et 4 RONDELLES PLATES (E).
1
REPRÉSENTATION D’UN MODÈLE A50
Kit de pièces de xation pour l’étape 1
Description Qté
A
B
C
D
E
Boulon
Rondelle plate
Écrou
Vis
Rondelle plate
1
2
1
8
4
FRANÇAIS
