6 7

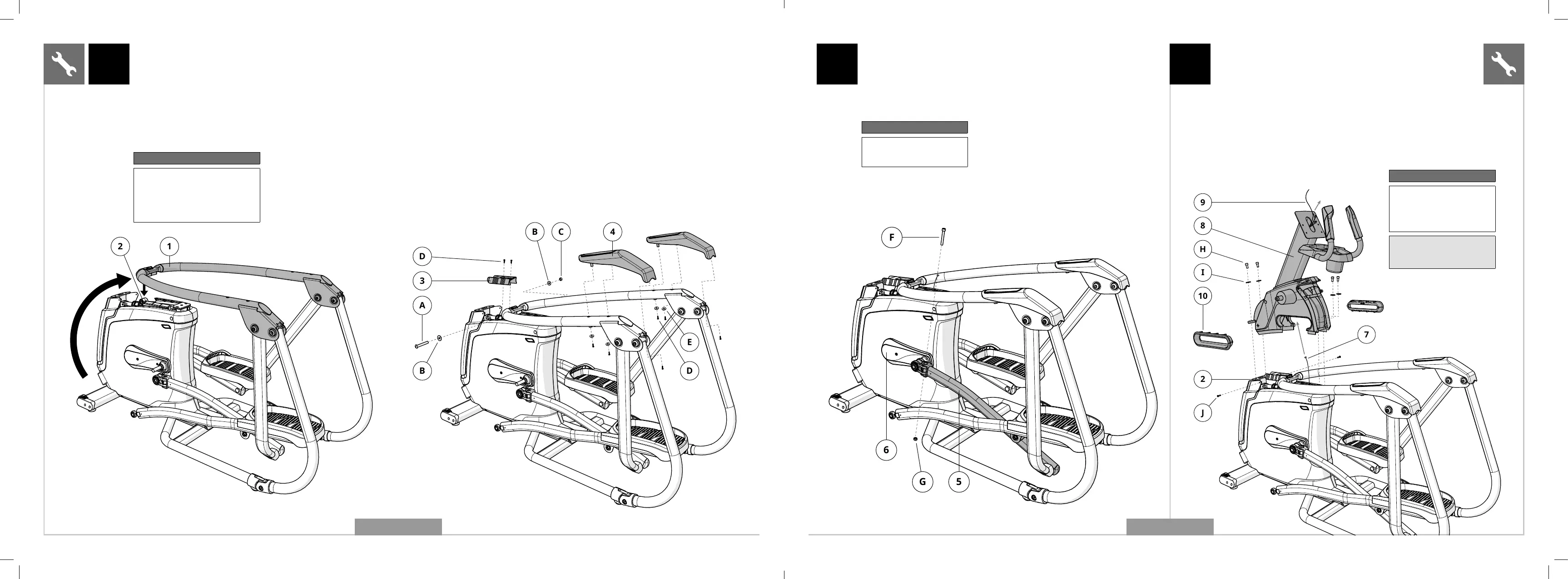

A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 2.
B Schieben Sie den LINKEN PEDALARM (5) auf die KURBEL (6)
und befestigen Sie ihn mit 1 SCHRAUBE (F) und 1 MUTTER (G)
und ziehen Sie sie auf ein Drehmoment von 77,4 Nm/57 lb-ft an.
A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 1.
B Heben Sie den oberen HANDLAUF (1) leicht an und richten Sie ihn am HAUPTRAHMEN (2) aus.
C Entfernen Sie den Kabelbinder vom HAUPTRAHMEN (2).
D Befestigen Sie den OBEREN HANDLAUF (1) mit 1 SCHRAUBE (A), 2 FLACHEN UNTERLEGSCHEIBEN (B) und
1 MUTTER (C) am HAUPTRAHMEN (2) und ziehen Sie sie auf ein Drehmoment von 45,9 Nm/33,9 lb-ft an.
E Befestigen Sie die obere SCHIENENHALTERUNG (3) mit den 2 SCHRAUBEN (D) am oberen HANDLAUF (1).
F Befestigen Sie den HANDLAUFSCHUTZ (4) mit 6 SCHRAUBEN (D) und 4 FLACHEN UNTERLEGSCHEIBEN (E).
2 3
1
Beschlagteile für Schritt 2
Beschreibung Menge
F
G
Schraube
Mutter
1
1
A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 3.
B Ziehen Sie das KABEL (7) vorsichtig mit dem
FÜHRUNGSDRAHT (9), der sich in der oberen BAUGRUPPE (8)
befindet, durch die obere BAUGRUPPE (8).
C Befestigen Sie die obere BAUGRUPPE (8) mit den 4 SCHRAUBEN (H)
und 4 FLACHEN UNTERLEGSCHEIBEN (I) am HAUPTRAHMEN (2)
und ziehen Sie sie auf ein Drehmoment von 64,5 Nm/47,6 lb-ft an.
D Setzen Sie die 2 SCHRAUBEN (J) unten in die Rückseite des
HAUPTRAHMENS (2).
E Setzen Sie die STEIGUNGSRAHMENFÜSSE (10) in den
unteren Bereich der OBEREN BAUGRUPPE (8).
Beschlagteile für Schritt 3
Beschreibung Menge
H
I
J
Schraube
Flache Unter-
legscheibe
Schraube
4
4
2
Hinweis: Achten Sie darauf,
beim Befestigen der oberen
Baugruppe keine Kabel zu
beschädigen.
A50 ABGEBILDET
Beschlagteile für Schritt 1
Beschreibung Menge
A
B
C
D
E
Schraube
Flache Unterlegscheibe
Mutter
Schraube
Flache Unterlegscheibe
1
2
1
8
4
A50 ABGEBILDET
DEUTSCH
DEUTSCH
