8 9

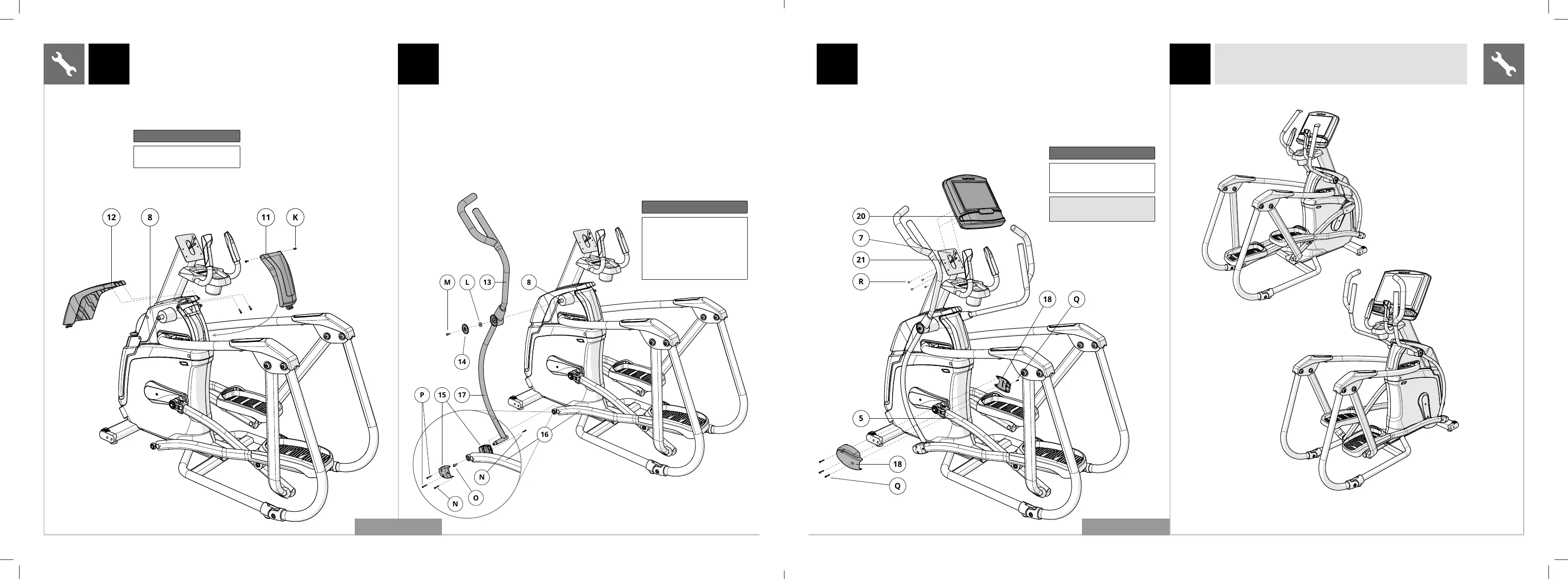

A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 4.
B Befestigen Sie die VERSCHLUSSKAPPE DER
OBEREN ABDECKUNG (11) mit den 2 SCHRAUBEN
(K) an der oberen BAUGRUPPE (8).
C Befestigen Sie die Verschlusskappe der VORDEREN
ABDECKUNG (12) mit den 2 SCHRAUBEN (K)
an der oberen BAUGRUPPE (8).
6 74 5
Beschlagteile für Schritt 4
Beschreibung Menge
K Schraube 4
Beschlagteile für Schritt 5
Beschreibung Menge
L
M
N
O
P
Flache Unter-
legscheibe
Schraube (20 mm)
Schraube (8 mm)
Schraube (25 mm)
Schraube (12 mm)
2
2
4
2
4
A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 5.
B Schieben Sie die OBERE ARMSTANGE (13) auf die OBERE BAUGRUPPE (8) und
befestigen Sie sie mit 1 FLACHEN UNTERLEGSCHEIBE (L) , 1 HANDGRIFFKAPPE
(14) und 1 SCHRAUBE (M). Drehmomenteinstellungen: 64,5 Nm / 47,6 lb-ft.
C Befestigen Sie die VERBINDUNGSARM-ABDECKUNG (15)
mit 1 SCHRAUBE (N) am VERBINDUNGSARM (16).
D Schieben Sie den VERBINDUNGSARM (16) auf die untere
ARMSTANGE (17) und befestigen Sie ihn mit 1 SCHRAUBE (O) und
ziehen Sie sie auf ein Drehmoment von 80 Nm/59 lb-ft an.
E Befestigen Sie die äußere VERBINDUNGSARM-ABDECKUNG (15) mit
2 SCHRAUBEN (P) und 1 SCHRAUBE (N) am VERBINDUNGSARM (17).
F Wiederholen Sie die Schritte B-E auf der anderen Seite.
G Nehmen Sie den Rahmen von der Styropor-Unterlage und aus dem Karton.
A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 6.
B Befestigen Sie die PEDALARM-ABDECKUNGSSÄTZE (18)
mit den 4 SCHRAUBEN (Q) am linken PEDALARM (5).
C Schließen Sie die KABEL (7) an der KONSOLE (20) an und führen
Sie überschüssiges Kabel vorsichtig in den KONSOLENMAST (21).
D Befestigen Sie die KONSOLE (20) mithilfe der 4
SCHRAUBEN (R) am KONSOLENMAST (8).
A50 ABGEBILDET
A30/A50-MONTAGE ABGESCHLOSSEN!
Beschlagteile für Schritt 6
Beschreibung Menge
Q
R
Schraube
Schraube
4
4
Hinweis: Achten Sie darauf, beim
Befestigen der Konsole keine
Kabel zu beschädigen.
A50 ABGEBILDET
DEUTSCH
DEUTSCH
