9

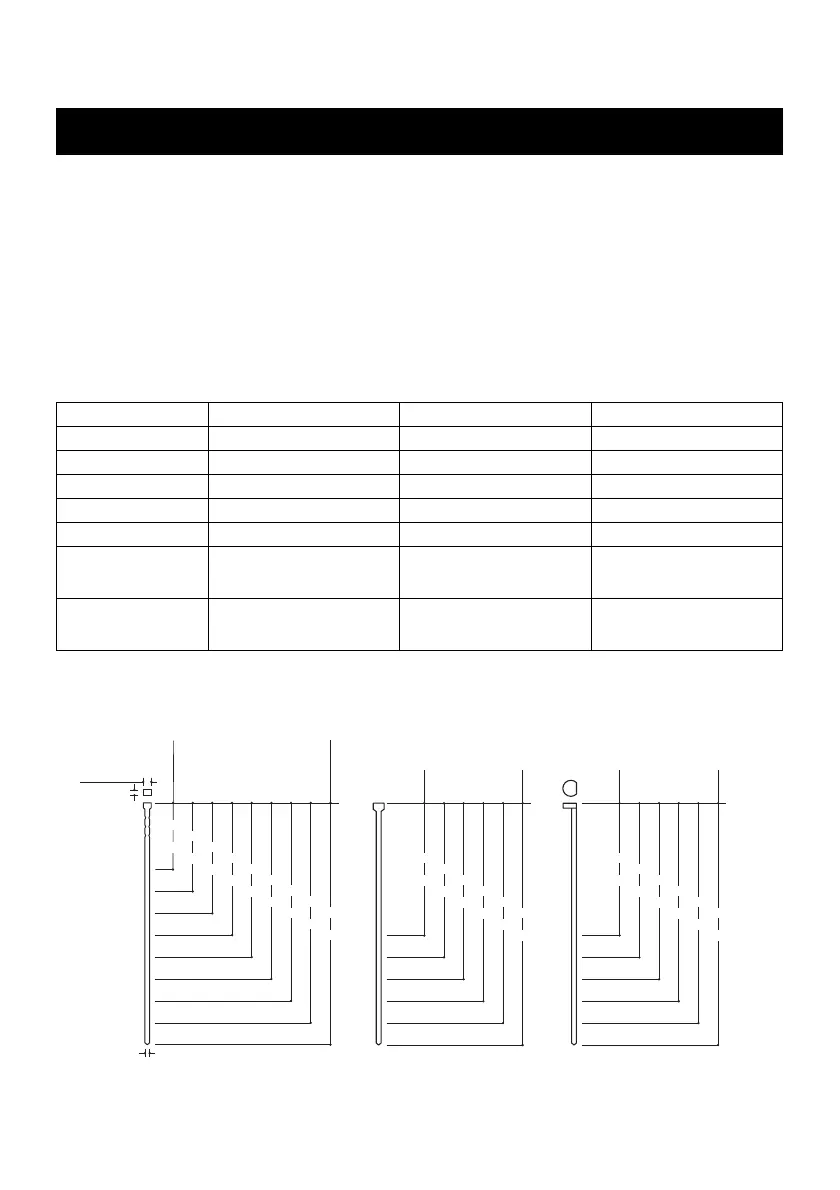

1. ESPECIFICACIONES Y DATOS TÉCNICOS
1. NOMBRE DE LAS PIEZAS (VÉANSE Fig.1~3)
2. ESPECIFICACIONES DE LA HERRAMIENTA
3. ESPECIFICACIONES DE LOS CLAVOS
ESPAÑOL
MANUAL DE INSTRUCCIONES DE FUNCIONAMIENTO
1 Armazón 6 Disparador a Palanca de clic (NF255FA/18)
2 Tapa del cilindro 7 Empuñadura
3 Cubierta (orificio) de escape 8 Cierre delantero
4 Cargador 9 Deslizador (NF255FA/18)
5 Brazo de contacto 0 Empujador (NF565A/16, NF665A/15)
N° DE PRODUCTO NF255FA/18 NF565A/16 NF665A/15
ALTURA 10" (255 mm) 11-3/16" (284 mm) 12-5/8" (322 mm)
ANCHURA 2-1/2" (64 mm) 3-3/4" (95 mm) 3-11/16" (94 mm)
LONGITUD 9-5/8" (244 mm) 11-11/16" (297 mm) 11-11/16" (297 mm)
PESO 2,7 lbs (1,2 kg) 3,4 lbs (1,5 kg) 3,97 lbs (1,8 kg)
CAPACIDAD DE CARGA 100 clavos 110 clavos 106 clavos
PRESIÓN DE
FUNCIONAMIENTO
RECOMENDADA
70 a 100 psi
(5 a 7 bares)
70 a 100 psi
(5 a 7 bares)
70 a 100 psi
(5 a 7 bares)
CONSUMO DE AIRE 0,024 ft3 (0,68 L) a una presión de
funcionamiento de 100 psi
(7 bares)
0,045 ft3 (1,3 L) a una presión de
funcionamiento de 100 psi
(7 bares)
0,051 ft3 (1,44 L) a una presión de
funcionamiento de 100 psi
(7 bares)
0,51" (1,3 mm)
0,041" (1,05 mm)
0,75" (1,9 mm)
Wire gauge: 18
5/8"
15 mm
7/8"
20 mm
1"
25 mm
1-3/16"
30 mm
1-3/8"
35 mm
1-5/8"
40 mm
1-3/4"
45 mm
2"
50 mm
2-3/16"
55 mm
Calibre: 18
1-1/4"
32 mm
1-1/2"
38 mm
1-3/4"
45 mm
2"
51 mm
2-1/4"
57 mm
2-1/2"
65 mm
Calibre: 16
<1,4 mm>
1-1/4"
32 mm
1-1/2"
38 mm
1-3/4"
45 mm
2"
51 mm
2-1/4"
57 mm
2-1/2"
65 mm
Calibre: 15
NF255FA/18
CLAVILLOS de calibre 18
NF565A/16
Clavos de acabado rectos de
calibre 16
NF665A/15
Clavos de acabado angulados
de calibre 15
