CZ
Návod k použití

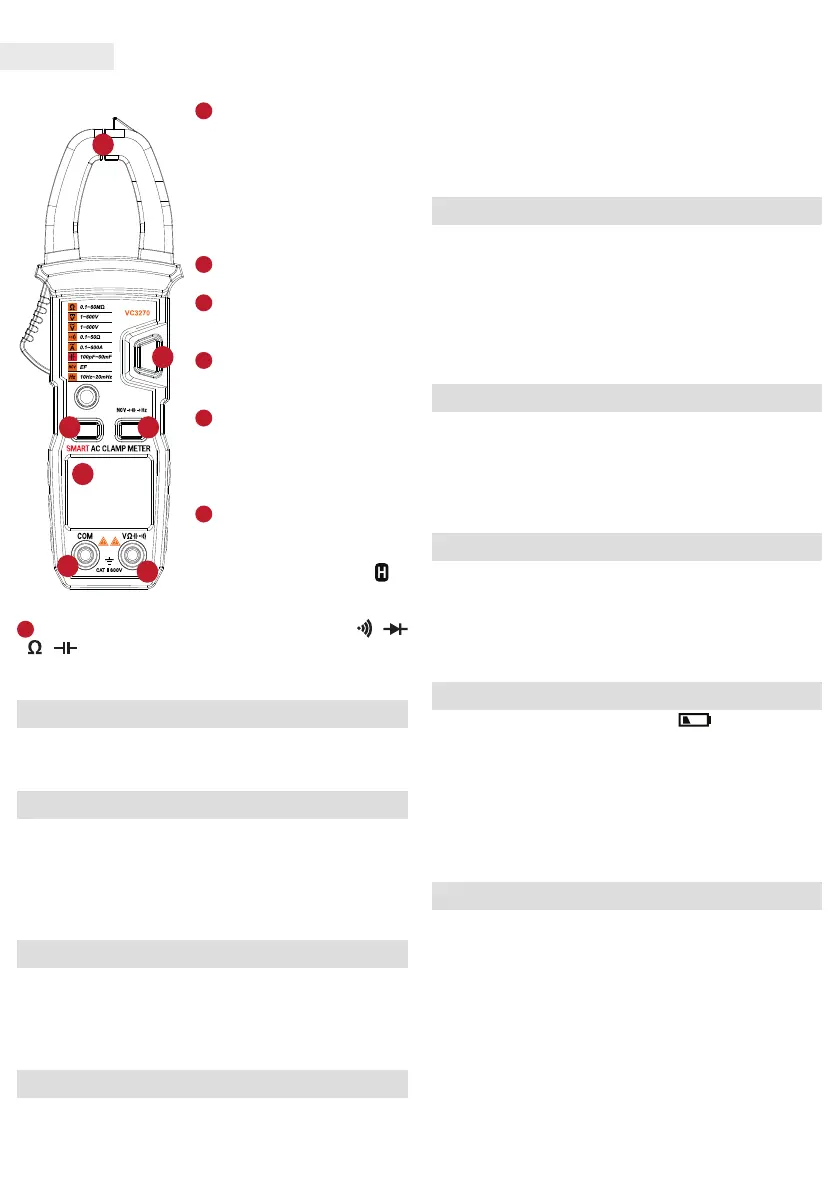

ovládací prvky
1
Měřicí čelisti: Lze použít na
měření vodičů. Aby se dosáhlo
přesný výsledek měření, musí
být řidič umístěn v uzavřeném
prostoru mezi čelistmi.
Uvolňovací tlačítko visacího zámku
(spoušť): Používá se k otevření
nebo zavření měřicích čelistí.
2
Displej: 4místný LCD, max.
displej: 6000
3
Zásuvka „COM”: Na
připojení černého (záporného)
testovacího kabelu.
4
Zásuvka „VΩ”: Na připojení
červeného (kladného)
testovacího kabelu.
5
Otočný knoík voliče
funkcí: Používá se pro výběr
požadované funkce a rozsahu
měření nebo na zapnutí /
vypnutí zámku.
6
Tlačítko „H”: Po stisknutí
klávesy zůstane aktuální
naměřená hodnota na displeji
pevně nastavená, zatímco se
zobrazí v pravém horním rohu
displeje. Režim deaktivujete opětovným stisknutím klávesy.
7
Tlačidlo „SET”: Tlačidlo na zmenu režimu medzi /
a / režimom merania
poUžívání klešťovéHo MUltiMetrU
Zapnutí / vypnutí podsvícení displeje:
Možné po zapnutí přístroje. Podsvícení lze vypnout po
vypnutí zařízení nebo po několika sekundách se podsvícení
vypne automaticky.
Měření DC napětí
Černý testovací kabel zapojte do zásuvky „COM” a červený
do zásuvky „INPUT”.
Dotykem testovacích kabelů zdroje, který se má měřit,
přístroj automaticky změří stejnosměrné napětí.
Naměřenou hodnotu lze odečítat na displeji spolu s
polaritou červeného řidiče.
Měření AC napětí
Černý testovací kabel zapojte do zásuvky „COM” a červený
do zásuvky „INPUT”.
Dotykem testovacích kabelů zdroje, který se má měřit,
přístroj bude automaticky měřit střídavé napětí.
Naměřenou hodnotu lze přečíst na displeji.
Měření AC proudu
Stisknutím spouště uvolněte čelisti a potom uchopte
řidič v uzavřené oblasti.
Ujistěte se, že jsou čelisti dobře uzavřeny. Naměřenou
hodnotu lze přečíst na displeji.
Poznámka:
Najednou je možné měřit jen jeden řidič! Hodnoty fáze
probíhající v jedné linii a nulového sinu se navzájem
uhasí, naměřená hodnota bude 0! Nedotýkejte
se měřeného vodiče rukou, i když jste si jisti, že je
dokonale izolován.
Měření odporu
Černý testovací kabel zapojte do zásuvky „COM” a červený
do zásuvky „INPUT”.
Dotykem testovacích kabelů zdroje, který se má měřit.
Naměřenou hodnotu lze přečíst na displeji.
Poznámka:
Před měřením odporu se ujistěte, zda měřený zdroj není
připojen k žádnému zdroji energie a zda jsou vybité
všechny vysoce výkonné kondenzátory.
Test kontinuity
Černý testovací kabel zapojte do zásuvky „COM” a červený
do zásuvky „INPUT”.
Pomocí tlačítka „SELECT” vyberte vhodný režim měření.
Dotykem testovacích kabelů sériově s testovaným zdrojem.
Pokud je naměřený odpor menší než 30 Ω, zařízení vydá
zvukový signál.
Měření diody
Černý testovací kabel zapojte do zásuvky „COM” a červený do
zásuvky „INPUT”.
Polarita červené šňůry je pozitivní. Červeným testovacím
kabelem se dotkněte anody diody a černým stiskněte
katodové svorky. Odečtěte otevírací napětí diody. Hodnota je
uvedena v mV.
Výměna baterie
Pokud se na displeji zobrazí symbol
, znamená to, že
baterie v přístroji je vybitá. Při výměně vyberte testovací
vodiče ze zařízení a testovací čelisti z libovolného měřeného
obvodu. Vypněte přístroj. pak odstraňte kryt držáku baterií.
Vyměňte opotřebované baterie za stejné napětí a velikost.
(1,5 V, 2 X AAA) Dbejte na polaritu! Namontujte kryt
držáku baterií.
údržba
Zásuvky můžete vyčistit následovně
Ujistěte se, že měřicí čelisti nejsou spojeny s obvodem nebo
měřeným předmětem.
Vypněte přístroj a vyjměte testovací kabely. Ze zásuvky
odstraňte všechny nečistoty. Ponořte do isopropylalkoholu,
např. tamponem do ucha a jemně otřete zásuvky. Spotřebič
pravidelně otírejte vlhkým hadříkem nebo jemnou
saponátem. Nepoužívejte rozpouštědla ani abrazivní
prostředky. Nečistoty na podkladech mohou způsobit
chybné výsledky měření.
příslUšentví
1 ks návod k použití
1 pár měřicích šňůr
1 ks přenosná taška
