SK
Návod na použitie
test diód alebo kontinUity
Rozsah merania Rozlíšenie Presnosť
Kontinuita
1 Ω
Ak je odpor ≤ 30
Ω budete počuť
pípanie
Dióda
1 mV
Približné otváracie
napätie je
zobrazené na
displeji.

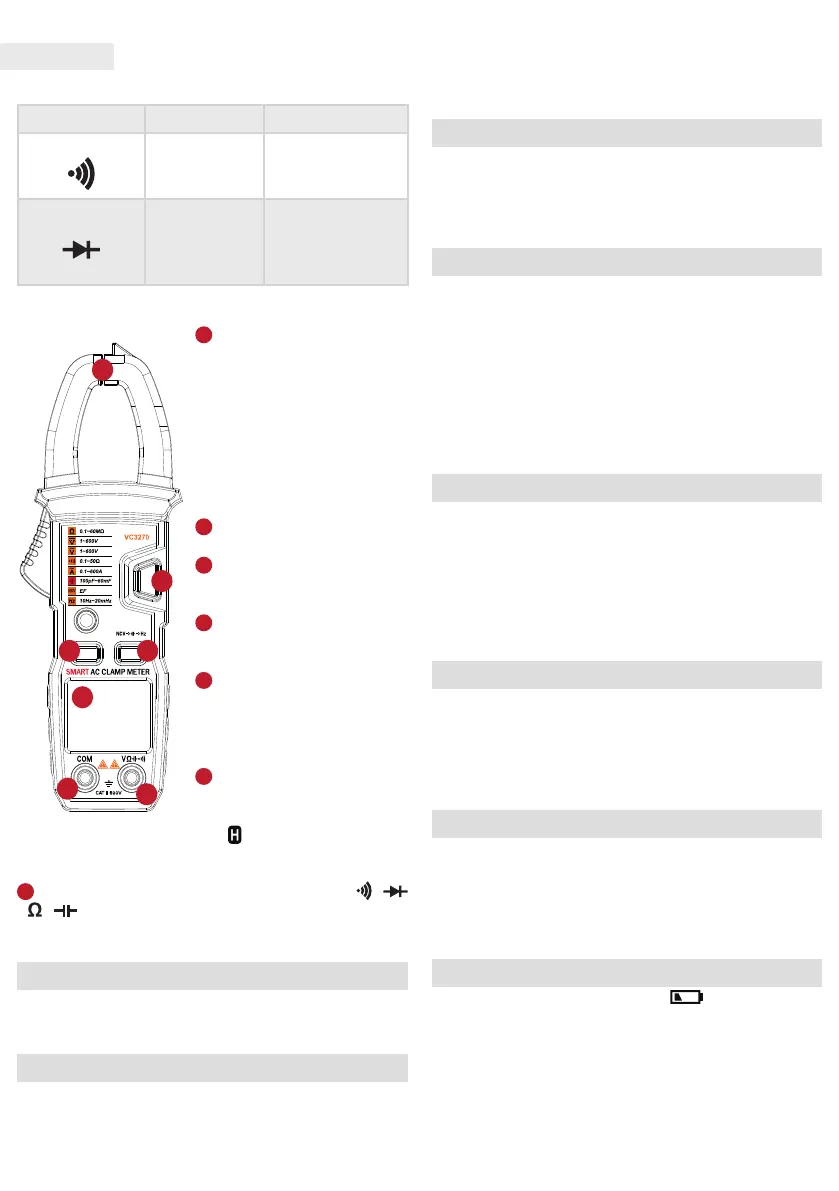

ovládacie prvky
1
Meracie čeľuste: Možno
použiť na meranie vodičov. Aby
sa dosiahol presný výsledok
merania, musí byť vodič
umiestnený v uzavretom
priestore medzi čeľusťami.
Uvoľňovacie tlačidlo visiaceho
zámku (spúšť): Používa sa na
otvorenie alebo zatvorenie
meracích čeľustí.
2
Displej: 4-miestny LCD, max.
displej: 6000
3
Zásuvka „COM“:
Na pripojenie čierneho
(záporného) testovacieho kábla.
4
Zásuvka „V Ω“: Na pripojenie
červeného (kladného)
testovacieho kábla.
5
Otočný gombík voliča
funkcií: Používa sa na výber
požadovanej funkcie a rozsahu
merania alebo na zapnutie /
vypnutie zámku.
6
Tlačidlo „H“: Po stlačení
klávesu zostane aktuálne
nameraná hodnota na displeji
pevne nastavená, zatiaľ čo sa zobrazí v pravom
hornom rohu displeja. Režim deaktivujete opätovným
stlačením klávesu.
7
Tlačítko „SET”: Tlačítko pro změnu režimu mezi /
a
/ režimem měření
poUžívanie kliešťovéHo MUltiMetra
Zapnutie / vypnutie podsvietenia displeja:
Možné po zapnutí prístroja. Podsvietenie je možné vypnúť
po vypnutí zariadenia alebo po niekoľkých sekundách sa
podsvietenie vypne automaticky.
Meranie DC napätia
Čierny testovací kábel zapojte do zásuvky „COM“ a červený
do zásuvky „INPUT“.
Dotknite sa testovacích káblov zdroja, ktorý sa má merať,
prístroj automaticky zmeria jednosmerné napätie.
Nameranú hodnotu je možné odčítať na displeji spolu s
polaritou červeného vodiča.
Meranie AC napätia
Čierny testovací kábel zapojte do zásuvky „COM“ a červený
do zásuvky „INPUT“.
Dotknite sa testovacích káblov zdroja, ktorý sa má merať,
prístroj bude automaticky merať striedavé napätie.
Nameranú hodnotu je možné prečítať na displeji
Meranie AC prúdu
Stlačením spúšte uvoľnite čeľuste a potom uchopte
vodič v uzavretej oblasti.
Uistite sa, že sú čeľuste dobre uzavreté. Nameranú
hodnotu je možné prečítať na displeji.
Poznámka:
Naraz je možné merať len jeden vodič! Hodnoty fázy
prebiehajúcej v jednej línii a nulového sínusu sa navzájom
uhasia, nameraná hodnota bude 0! Nedotýkajte
sa meraného vodiča rukou, aj keď ste si istí, že je
dokonale izolovaný.
Meranie odporu
Čierny testovací kábel zapojte do zásuvky „COM“ a červený
do zásuvky „INPUT“.
Dotknite sa testovacích káblov zdroja, ktorý sa má merať.
Nameranú hodnotu je možné prečítať na displeji.
Poznámka:
Pred meraním odporu sa uistite, či meraný zdroj nie je
pripojený k žiadnemu zdroju energie a či sú vybité všetky
vysoko výkonné kondenzátory.
Test kontinuity
Čierny testovací kábel zapojte do zásuvky „COM“ a červený
do zásuvky „INPUT“.
Pomocou tlačidla „SELECT“ vyberte vhodný režim merania.
Dotknite sa testovacích káblov sériovo s testovaným zdrojom.
Ak je nameraný odpor menší ako 30 Ω, zariadenie vydá
zvukový signál.
Meranie diódy
Čierny testovací kábel zapojte do zásuvky „COM“ a červený do
zásuvky „INPUT“.
Polarita červenej šnúry je pozitívna. Červeným testovacím
káblom sa dotknite anódy diódy a čiernym sa dotknite
katódovej svorky. Odčítajte otváracie napätie diódy. Hodnota
je uvedená v mV.
Výmena batérie
Ak sa na displeji zobrazí symbol
, znamená to, že
batéria v prístroji je takmer vybitá. Pri výmene vyberte
testovacie vodiče zo zariadenia a testovacie čeľuste z
ľubovoľného meraného obvodu. Vypnite prístroj. potom
odstráňte kryt držiaka batérií. Vymeňte opotrebované
batérie za rovnaké napätie a veľkosť. (1,5 V, 2 X AAA) Dbajte
na polaritu! Namontujte späť kryt držiaka batérií.
