rezistenței
Domeniul de
măsurare
Rezoluţie Precizie
600 Ω 1 Ω ±(2,0 % + 2)
60 MΩ 10 KΩ ±(1,5% + 2)
test de diodă saU continUitate
Măsurare Rezoluţie Precizie
Continuitate
1 Ω
Dacă rezistența
este ≤ 30 Ω
vom auzi un
semnal sonor
Diodă
1 mV
Tensiunea
aproximativă de
deschidere poate 
citită pe așaj.

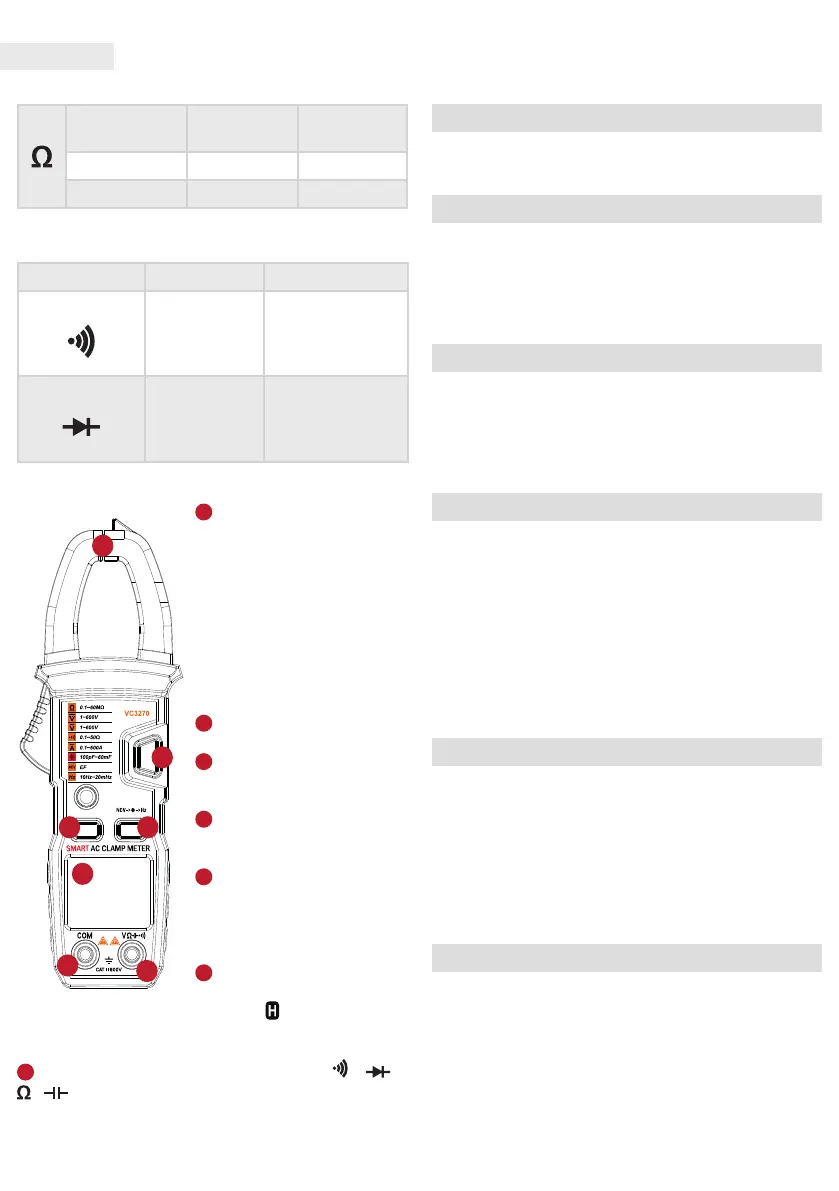

controale
1
2
3
4
5
6
7
1
Fălcile de măsurare: pot 
utilizate pentru măsurarea
conductorilor. Pentru a obține
un rezultat de măsurare precis,
elemetul de măsurat trebuie
să se ae într-o zonă închisă
între clești.
Buton de eliberare a
clampmetrului (declanșator):
Folosit pentru a deschide sau
închide fălcile de măsurare.
2
Display: LCD cu 4 cifre, max.
display: 6000
3
Mufa „COM”: Pentru
conectarea cablului de testare
negru (negativ).
4
Mufa „V Ω”: Pentru
conectarea cablului de test roșu
(pozitiv).
5
Buton selector de funcții
(rotativ): Folosit pentru a
selecta funcția și intervalul de
măsurare dorit sau pentru a
porni/dezactiva lacătul.
6
Tasta „H”: După apăsarea
tastei, valoarea măsurată în
prezent rămâne pe așaj, în timp ce
apare în colțul din
dreapta sus al așajului. Pentru a dezactiva modul, apăsați
din nou tasta.
7
Butonul „SET”: Schimbă modul între / și
/ moduri de măsurare.
folosirea cleștlor de claMpMetrU
Pornirea / oprirea luminii de fundal a așajului:
Este posibilă după pornirea aparatului. Iluminarea de
fundal poate  oprită după oprirea aparatului, dar după
câteva secunde, iluminarea de fundal se va stinge automat.
Măsurarea tensiunii CC
Introduceți cablul de măsurare negru în mufa „COM”, iar cel
roșu în mufa „INPUT”.
Atingeți cablurile aparatului de măsură la sursa care
urmează să e măsurată, iar aparatul va măsura automat
tensiunea continuă. Valoarea măsurată este așată pe
ecran, împreună cu polaritatea cablului roșu.
Măsurarea tensiunii CA
Introduceți cablul de măsurare negru în mufa „COM”, iar cel
roșu în mufa „INPUT”.
Atingeți cablurile aparatului de măsură la sursa care
urmează să e măsurată, iar aparatul va măsura automat
tensiunea continuă. Valoare rezistenţei se citeşte
de pe aşaj.
Măsurarea curentului CA
Apăsați trăgaciul pentru a deschide fălcile clampmetrului
și apoi introduceţi cablul în zona cuprinsă între fălci.
Convingeţi-vă de reînchiderea perfectă a fălcilor. Valoare
rezistenţei se citeşte de pe afişaj.
Observaţie:
Se va măsura doar un singur conductor simultan!
Tensiunile induse de conductorii paraleli de fază și nul
ale cablului, se pot anula reciproc total sau parţial -
producând citiri eronate sau chiar zero.
Nu atingeți cu mâinile conductorul de măsurat, chiar
dacă sunteți sigur că acesta este perfect izolat.
Măsurarea rezistenței
Introduceți cablul de măsurare negru în mufa „COM”, iar cel
roșu în mufa „INPUT”.
Atingeţi cablurile de măsurare la piesa, sau circuitul
de măsurat.
Valoare rezistenţei se citeşte de pe aşaj.
Observaţie:
Înainte de măsurarea rezistenței, asigurați-vă că sursa
măsurată nu este conectată la nicio sursă de alimentare și
că toți condensatorii de capacitate mare sunt descărcaţi.
Test de continuitate
Introduceți cablul de măsurare negru în mufa „COM”, iar cel
roșu în mufa „INPUT”.
Utilizați butonul „SELECT” pentru a selecta modul de
măsurare corespunzător!
Atingeţi cablurile de măsurare la piesa, sau circuitul de
măsurat.
Dacă rezistența măsurată este mai mică de 30 Ω, aparatul
va emite un semnal sonor.
