46
Achever l'installation

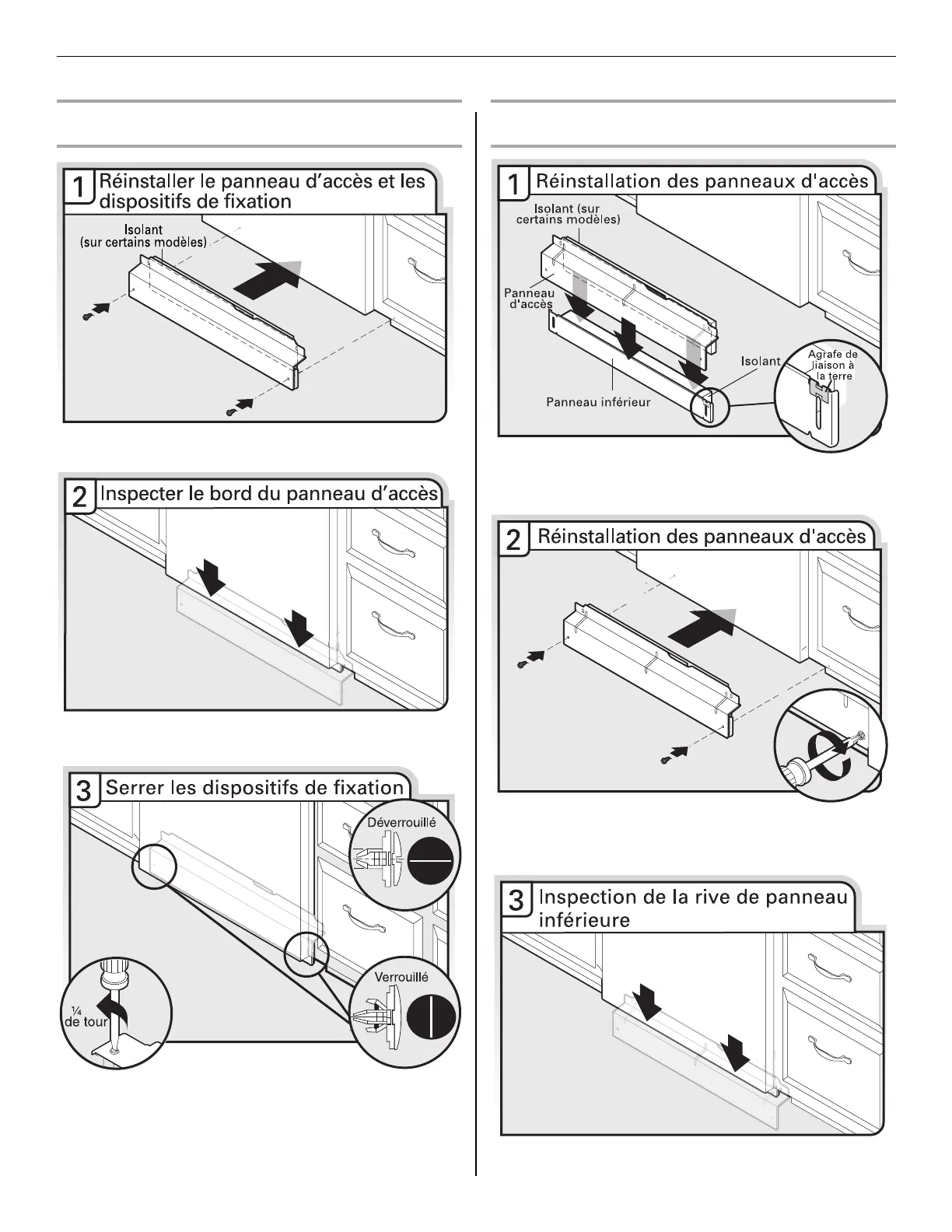

Option A : Installation du panneau d'accès – Panneau en
plastique
Placer le panneau d’accès en plastique contre le pied du lave-
vaisselle.
Vérifier que la rive inférieure du panneau d’accès est au contact
du plancher. La réajuster au besoin.
À l'aide d'un tournevis à lame plate, tourner les dispositifs de
fixation d'un quart de tour dans le sens horaire pour les emboîter.
L'encoche des dispositifs de fixation est complètement à la
verticale lorsqu'ils sont correctement emboîtés.
Option B : Installation du panneau d'accès – Panneau
métallique
Vérifier que l'agrafe de liaison à la terre est fixée sur le panneau
inférieur. Placer le panneau inférieur derrière le panneau d'accès.
Sur certains modèles, il y a sur le panneau d'accès un matériau
isolant qui devra être inséré derrière l'isolant du panneau inférieur.
Maintenir les deux panneaux ensemble et les placer contre les
pieds du lave-vaisselle. Réinstaller les vis à travers les trous du
panneau d'accès et les fentes du panneau inférieur à l'aide d'un
tournevis Phillips ou tournevis de ¹⁄₄".
Vérifier que la rive inférieure du panneau inférieur est au contact
du plancher. Le réajuster au besoin.
