Maytag MDG21PN - Vista Frontal; Vista Lateral

Page 10

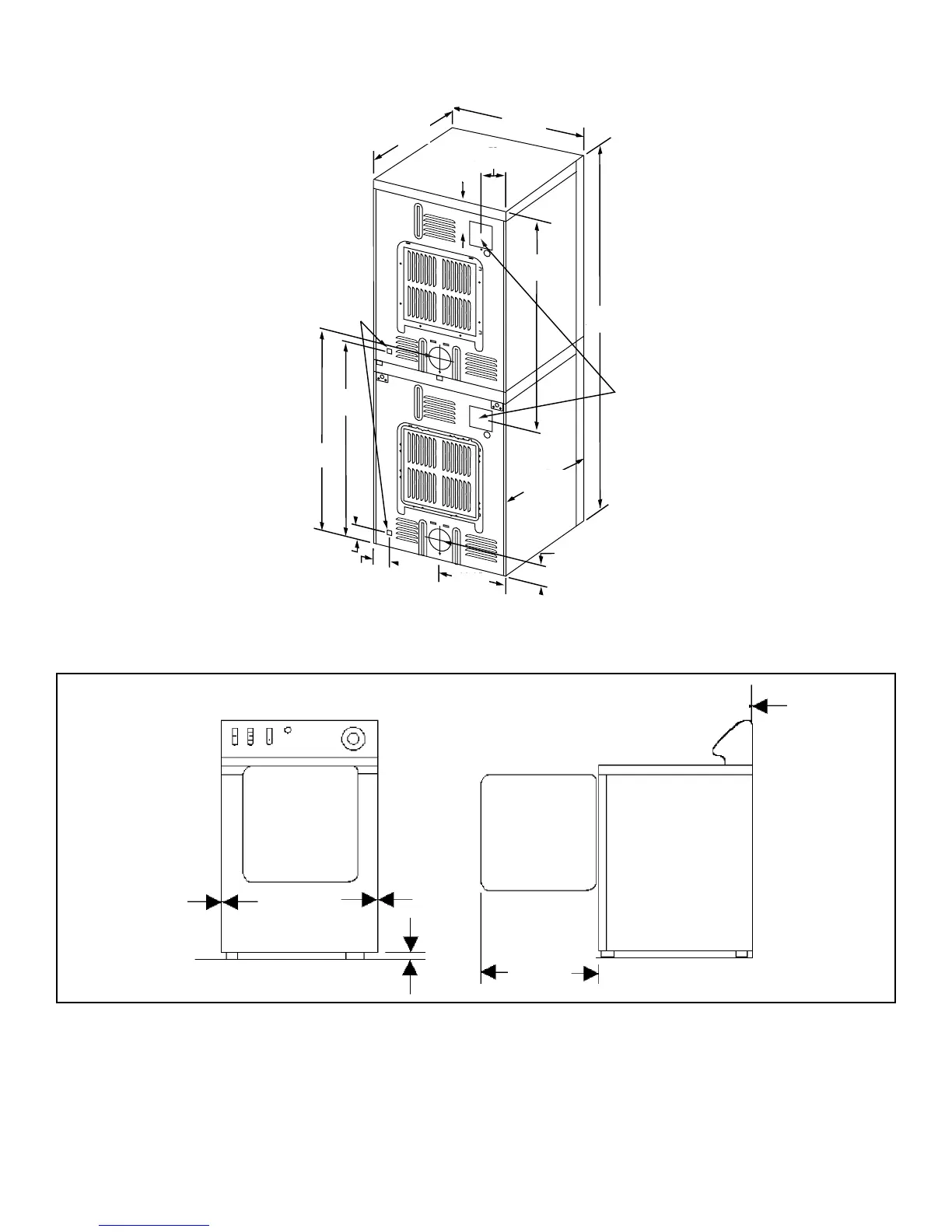

Es importante proporcionar espacio alrededor de la secadora para tener una ventilación y escape adecuados. Los
requisitos mínimos de espacio se muestran en la figura a continuación:
0 cm
0 cm
56,5 cm
(22 1/4”)
1 cm mínimo
VISTA FRONTAL VISTA LATERAL
0 cm
La profundidad total de los
modelos altos MN
(incluyendo los botones de
los temporizadores)
es de 73,7 cm (29”).
Conexión al
colector de gas
99,5 cm
(39 5/32”)
97 cm (38
3/16”)
6,2 cm
(2 7/16”)
8,3 cm
(3 1/4”)
8,7 cm
(3 7/16”)
104,2 cm
(41”)
181,6 cm
(711/2”)
Ubicación de
los bloques
terminales en
modelos
eléctricos y
del cable de
energía
eléctrica en
los modelos
de gas.
69,9 cm
(27 1/2”)
34,3 cm
(13 1/2”)
12,7 cm
(5”)
69 cm
(27 3/16”)
69,9 cm
(27 1/2”)
14 cm
(5 1/2”)
