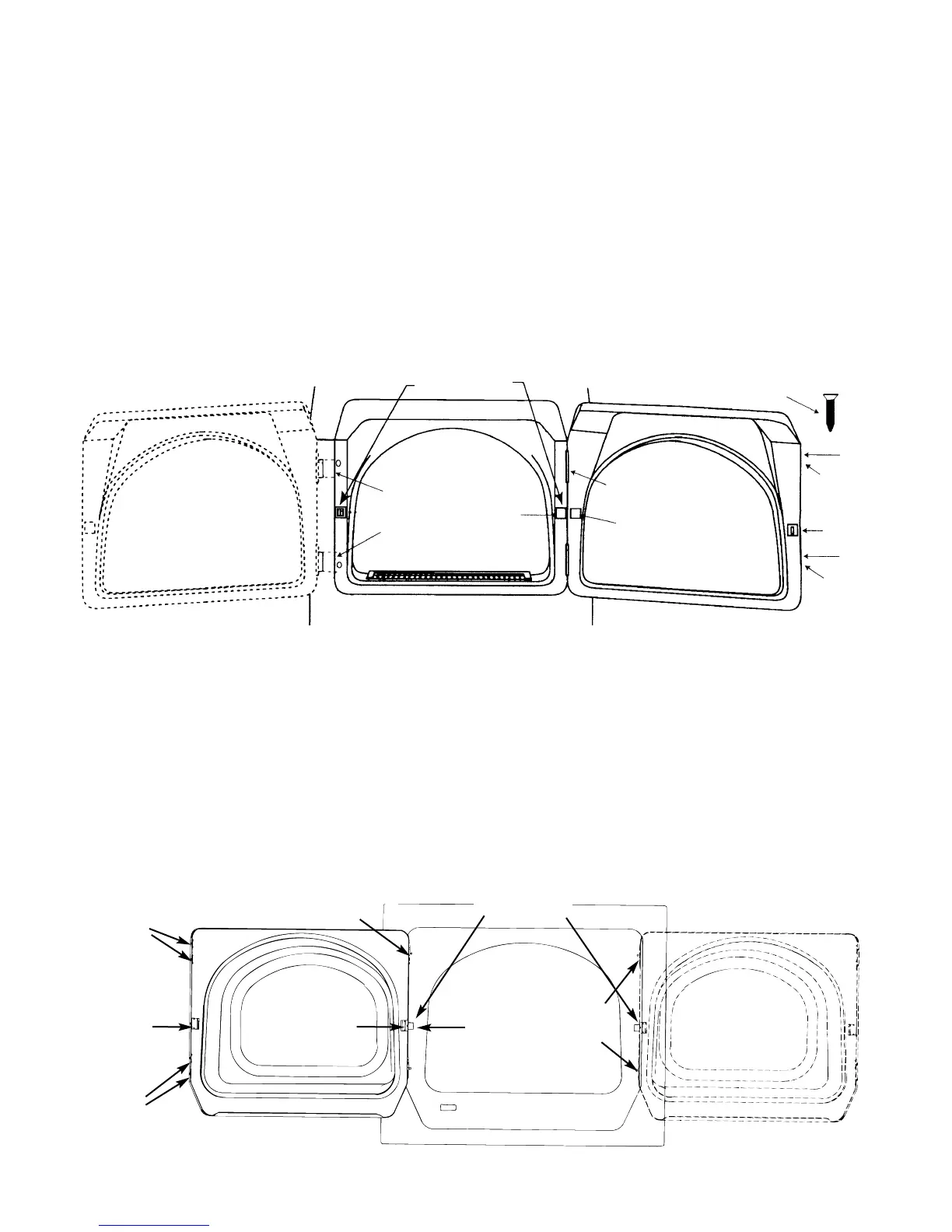

Volendo si può invertire il verso dello/degli sportello(i).
Per il modello singolo o per lasciuga-biancheria in basso nel caso di coppia sovrapposta (vedi figura sotto):
1. Scollegarsi dallalimentazione di rete.
2. Rimuovere le coperture e le viti dei fori cerniere. Spostare il coperchio del fermo dello sportello sul lato opposto.
3. Tenendo fermo lo sportello togliere le 2 viti dalle cerniere che assicurano le cerniere al cestello.
4. Togliere lo sportello sollevandolo leggermente sulle cerniere e spingendo i perni di queste ultime fuori dalle
rispettive sedi.
5. Spostare sullaltro lato dello sportello i seguenti pezzi: 2 cerniere e 4 viti per cerniere, 4 viti per sportello,
battuta e vite dello sportello, lamiera di copertura interna dello sportello e vite.
6. Attaccare lo sportello sul lato opposto del cestello utilizzando le due viti a testa svasata per cerniera.
7. Serrando prima la vite della cerniera in basso è più facile allineare sportello e cerniere.
8. Risistemare le coperture e le viti dei fori cerniere sul lato opposto.
Per asciuga-biancheria superiore nella coppia sovrapposta (vedi figura sotto):
1. Rimuovere i due tappi dai fori spingendoli con dolcezza fuori con un cacciavite. Spingere il coperchio del fermo
dello sportello fuori da questultimo.
2. Tenendo fermo lo sportello togliere le 4 viti dalle cerniere che assicurano le cerniere al pannello frontale.
3. Spostare sullaltro lato dello sportello i pezzi seguenti: 2 cerniere e 4 viti per cerniere, 4 viti per sportello,
battuta e vite dello sportello, lamiera di copertura interna dello sportello e vite.
4. Attaccare lo sportello sul lato opposto del pannello frontale utilizzando le 4 viti a testa svasata.
5. Serrando prima la vite della cerniera in basso si riesce meglio ad allineare sportello e cerniere.
6. Risistemare i 2 tappi dei fori sul lato opposto del pannello.
FERMO
SPORTELLO
COPER-
TURA
FORI
CERNIERE
COPER-
CHIO
FERMO
SPORTELLO
VITI
SPORTELLO
VITI
SPORTELLO
BATTUTA
SPORTELLO
LAMIERA DI COPERTURA
INTERNA DELLO
SPORTELLO
VITE A TESTA
SVASATA
CERNIERA
FERMO
SPORTELLO
COPER-
TURA
FORI
CERNIERE
COPER-
CHIO
FERMO
SPORTELLO
VITI
SPORTELLO
VITI
SPORTELLO
BATTUTA
SPORTELLO
LAMIERA DI
COPERTURA
INTERNA DELLO
SPORTELLO
CERNIERA
