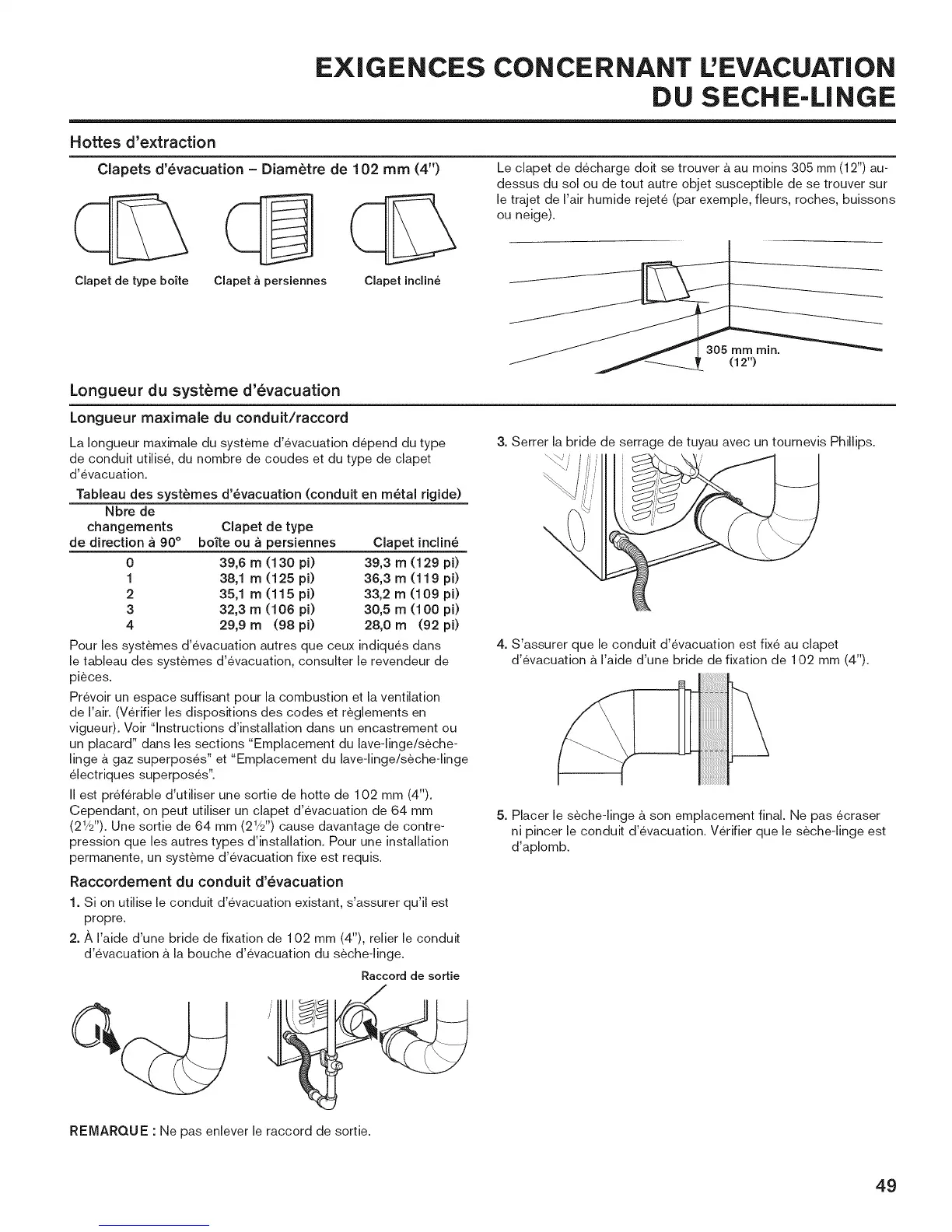

EXIGENCES CONCERNANT L'EVACUATION
DU SECHE-LINGE
Hottes d'extraction
Clapets d'evacuation - Diametre de 102 mm (4")
Le clapet de decharge dolt se trouver b, au mo[ns 305 mm (12") au-
dessus du sol ou de tout autre objet susceptible de se trouver sur
le trajet de Fair humide rejete (par exemple, fieurs, roches, buissons
ou neige).
Clapet de type boite Clapet & persiennes Clapet incline
Longueur du systeme d'evacuation
Longueur maximale du conduit/raccord
La Iongueur maximale du systeme d'evacuation depend du type
de conduit utilise, du nombre de coudes et du type de dapet
d'evacuafion.
Tableau des systemes d'_vacuation (conduit en m_tal rigide)
Nbre de
changements Clapet de type
de direction a 90° bofte ou a persiennes Clapet inclin_
0 39,6 m (130 pi) 39,3 m (129 pi)
1 38,1 m (125 pi) 36,3 m (119 pi)
2 35,1 m (115 pi) 33,2 m (109 pi)
3 32,3 m (106 pi) 30,5 m (1O0 pi)
4 29,9 m (98 pi) 28,0 m (92 pi)
Pour les systemes d'evacuat[on autres que ceux [nd[ques dans
le tableau des systemes d'evacuation, consulter le revendeur de
pieces.
Prevo[r un espace suff[sant pour la combustion et la ventilation
de Fair. (Verifier les dispositions des codes et reglements en
v[gueur). Vo[r "Instructions d'[nstallation dans un encastrement ou
un placard" dans les sections "Emplacement du lave-linge/seche-
I[nge & gaz superposes" et "Emplacement du lave-I[nge/seche-I[nge
electr[ques superposes".
II est pref6rable d'utiliser une sortie de hotte de 102 mm (4").
Cependant, on peut utiliser un dapet d'evacuat[on de 64 mm
(21/2"). Une sortie de 64 mm (21/2") cause davantage de contre-
press[on que les autres types d'[nstallat[on. Pour une installation
permanente, un systeme d'evacuat[on fixe est requ[s.
Raccordement du conduit d'evacuation
1. S[ on util[se le conduit d'evacuafion ex[stant, s'assurer qu'[I est
propre.
2. A Faide d'une bride de fixation de 102 mm (4"), relier Je conduit
d'evacuation & la bouche d'evacuation du seche-linge.
Raccord de sortie
i I v_ji
3. Serrer la bride de serrage de tuyau avec un tournevis Phillips.
\
4. S'assurer que le conduit d'evacuat[on est f[xe au clapet
d'evacuation & Faide d'une bride de fixation de 102 mm (4").
5. Placer le seche-I[nge & son emplacement final. Ne pas ecraser
n[ pincer le conduit d'evacuat[on. Verifier que le seche-I[nge est
d'aplomb.
REMARQUE : Ne pas enlever le raccord de sortie.
49
