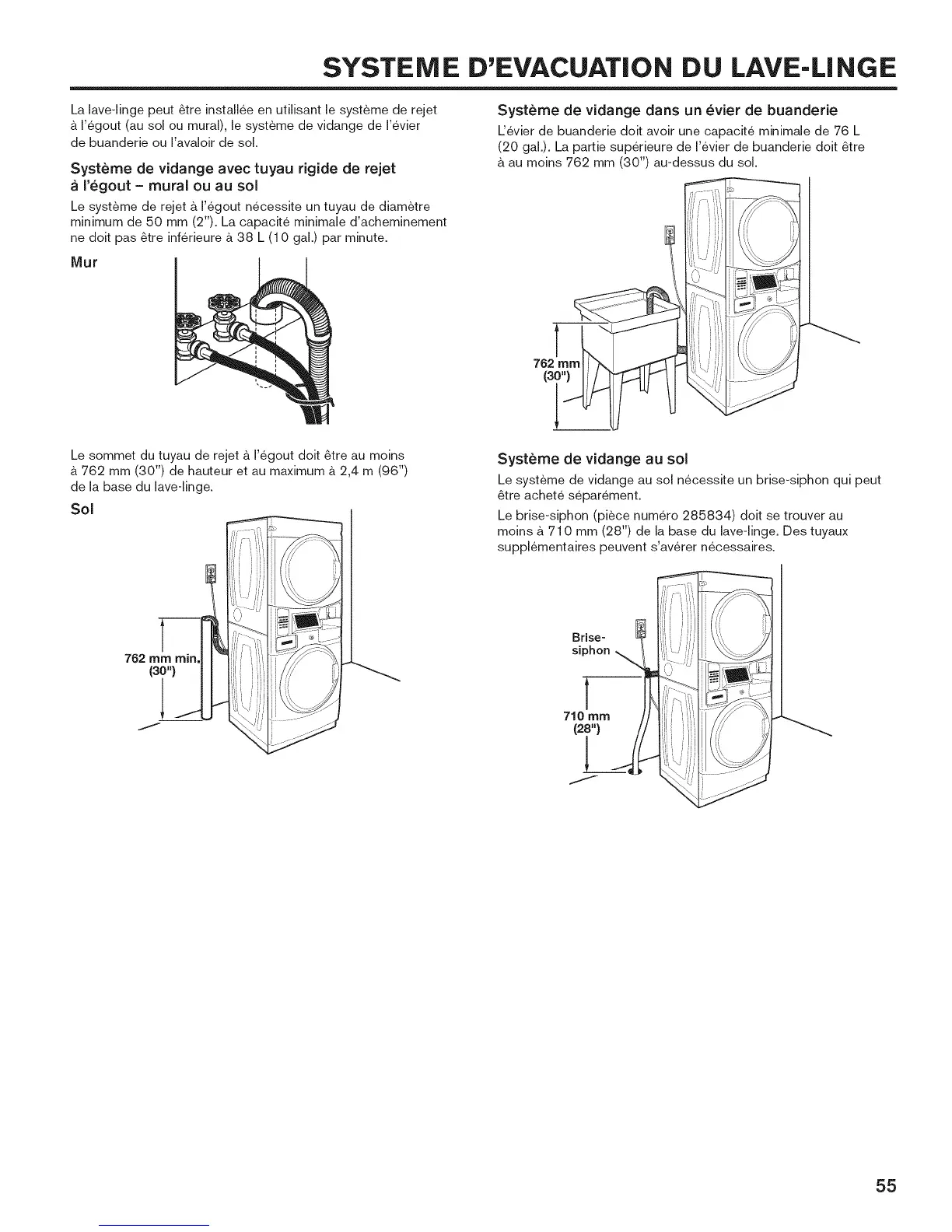

SYSTEME D'EVACUATION DU LAVE-LINGE
La lave-linge peut &tre installee en utilisant le systeme de rejet
& Vegout (au sol ou mural), le systeme de vidange de Vevier
de buanderie ou Vavaloir de sol.
Systeme de vidange avec tuyau rigide de rejet
regout - mural ou au sol
Le systeme de rejet A I'egout necessite un tuyau de diametre
minimum de 50 mm (2"). La capacite minimale d'acheminement
ne doit pas &tre inferieure & 38 L (10 gal.) par minute.
IVlur
Systeme de vidange darts un evier de buanderie
Uevier de buanderie dolt avoir une capacite minimale de 76 L
(20 gal.). La partie superieure de I'evier de buanderie doit 6tre
& au moins 762 mm (30") au-dessus du sol.
__
762 mm
(30")
Le sommet du tuyau de rejet & Vegout doit 6tre au moins
& 762 mm (30") de hauteur et au maximum & 2,4 m (96")
de la base du lave-linge.
Sol
__
762 mrn rain.
(30")
Systeme de vidange au sol
Le systeme de vidange au sol necessite un brise-siphon qui peut
6tre achete separ6ment.
Le brise-siphon (piece numero 285834) doit se trouver au
moins & 710 mm (28") de la base du lave-linge. Des tuyaux
supplementaires peuvent s'averer necessaires.
Brise-
siphon
I
710 mm
12i") _t
55
