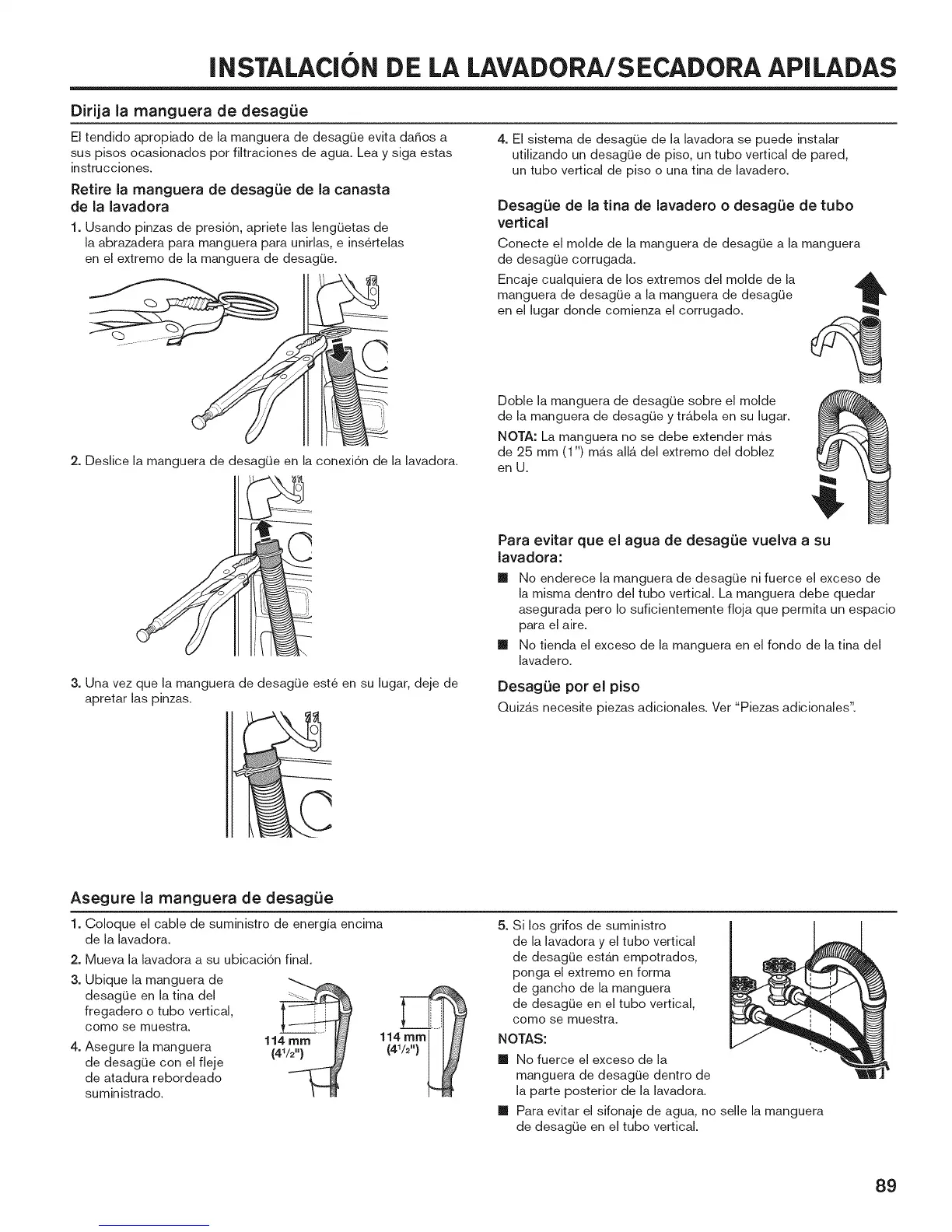

INSTALACION DE LALAVADORA/SECADORA APILADAS
Dirija la manguera de desag_e
El tendido apropiado de la manguera de desagOe evita danos a
sus pisos ocasionados por filtraciones de agua. Lea y siga estas
instrucciones.
Retire la manguera de desagiJe de la canasta
de la lavadora
1. Usando pinzas de presi6n, apriete las lengOetas de
la abrazadera para manguera para unirlas, e insertelas
en el extremo de la manguera de desagOe.
2. Deslice la manguera de desagOe en la conexi6n de la lavadora.
4. El sistema de desagOe de la lavadora se puede instalar
ufilizando un desagOe de piso, un tubo vertical de pared,
un tubo vertical de piso o una tina de lavadero.
DesagiJe de la tina de lavadero o desagiJe de tubo
vertical
Doble la manguera de desagOe sobre el molde
de la manguera de desagOe y trabela en su lugar.
NOTA: La manguera no se debe extender mas
de 25 mm (1 ") mas alia del extremo del doblez
en U.
Conecte el molde de la manguera de desagOe a la manguera
de desagOe corrugada.
Encaje cualquiera de los extremos del molde de la _,
manguera de desagQe a la manguera de desagOe
4
en el lugar donde comienza el corrugado.
Para evitar que el agua de desagiJe vuelva a su
lavadora:
m No enderece la manguera de desagOe ni fuerce el exceso de
la misma dentro del tubo vertical. La manguera debe quedar
asegurada pero Io suficientemente fioja que permita un espacio
para el aire.
m No tienda el exceso de la manguera en el rondo de la tina del
lavadero.
3. Una vez que la manguera de desagOe este en su lugar, deje de
apretar las pinzas.
Desag(Je por el piso
Quizas necesite piezas adicionales. Ver "Piezas adicionales".
Asegure la manguera de desagiJe
1. Coloque el cable de suministro de energia encima
de la lavadora.
2. Mueva la lavadora a su ubicaci6n final.
3. Ubique la manguera de
desagQe en la tina del
fregadero o tubo vertical,
como se muestra.
4. Asegure la manguera
de desagQe con el fleje
de atadura rebordeado
suministrado.
114 mm
141/2_
5. Si los grifos de suministro
de la lavadora y el tubo vertical
de desagOe estan empotrados,
ponga el extremo en forma
de gancho de la manguera
de desagOe en el tubo vertical,
como se muestra.
NOTAS:
m No fuerce el exceso de la
manguera de desagOe dentro de
la parte posterior de la lavadora.
m Para evitar el sifonaje de agua, no selle la manguera
de desagOe en el tubo vertical.
