24
Raccordements électriques
Un schéma de câblage est situé derrière le panneau de
commande avec les données de connexion.
Si les codes locaux le permettent, l’alimentation à la sécheuse
peut être réalisée en utilisant un cordon d’alimentation/câble
tire-bouchon répertorié par UL (la taille du câble doit être
conforme à celle de la sécheuse), ou raccorder directement la
sécheuse au panneau de service à disjoncteurs. Dans les deux
cas, un réducteur de tension doit être installé à l’endroit où le
câblage pénètre dans la sécheuse.
Connexions de câblage / branchement monophasé (1ø)
Les connexions d’entrée électrique sont réalisées dans la boite
de branchement arrière située dans la partie supérieure de la
sécheuse. Pour accéder aux connexions, le couvercle de la
boîte de branchement doit être retiré. (Consulter le schéma de
spécication dans la section « Spécications » du manuel.)
Application de tension de 120V avec neutre
Retirer les 3 vis qui maintiennent la plaque de la boîte de
branchement en haut de la machine.
Retirer 2 opercules fournis sur l’avant de la boîte de
branchement et insérer des réducteurs de tension de
3/4pohomologués UL dans les trous.
Insérer le câblage des deux circuits de 120 V 15 A (un pour
le tambour supérieur et un pour le tambour inférieur) dans les
réducteurs de tension.
Déterminer les connexions électriques de la sécheuse supérieure
en vériant l’étiquette de câblage, qui sera marquée « top » (haut).

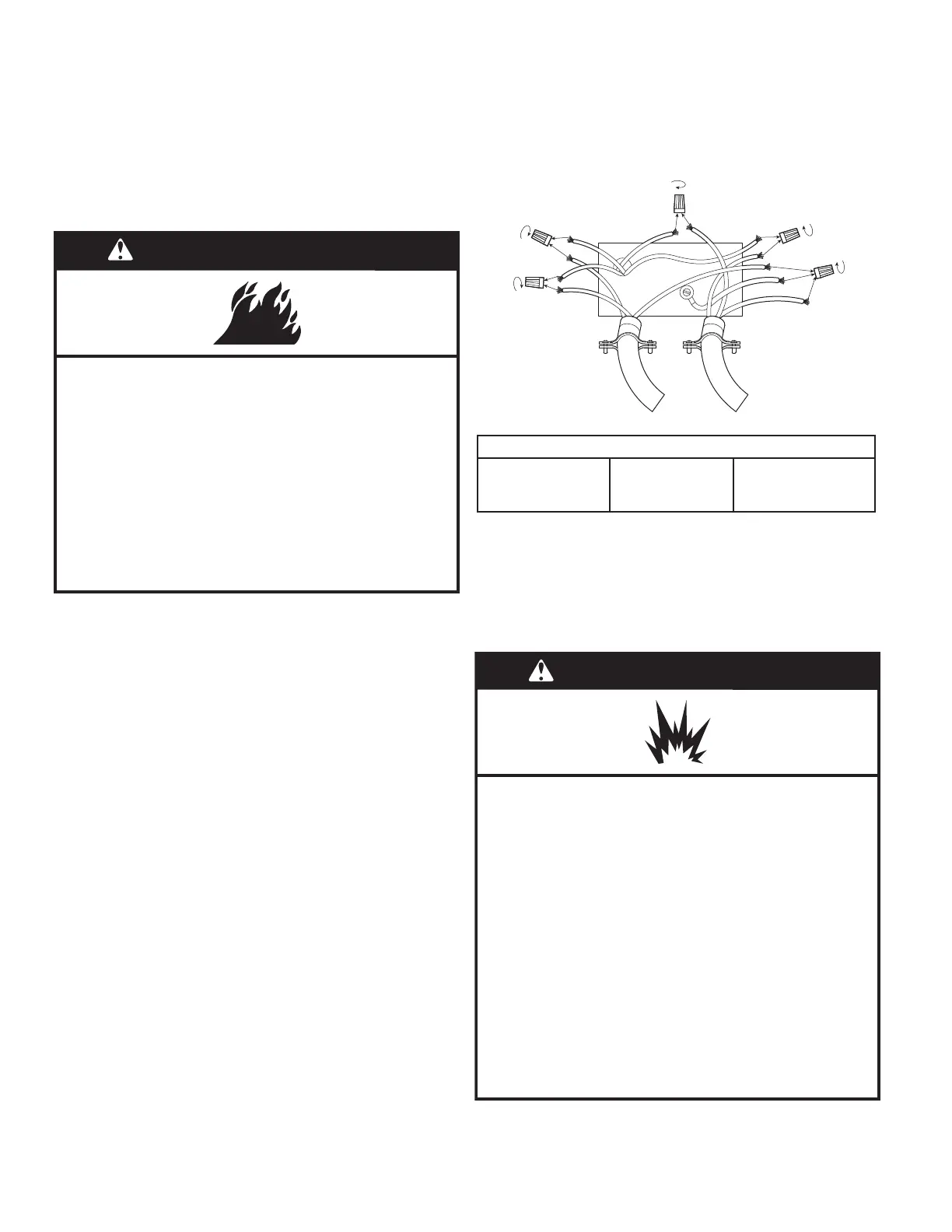

Raccorder le câblage du circuit de 120 V 15 A au câblage de la
sécheuse supérieure comme décrit dans l’illustration suivante
(noir à noir, blanc à blanc et vert au l de terre du châssis).
Raccorder le câblage du circuit de 120 V 15 A au conducteurs
restants (sécheuse inférieure) comme décrit dans l’illustration
suivante (noir à noir, blanc à blanc et vert au l de terre du châssis).
Serrer les vis du réducteur de tension; laisser 1/2po de mou
dans la boîte.
Replacer la plaque de la boîte de branchement et la xer au
moyen des 3 vis précédemment retirées.
Câbles de connexion électrique monophasés
Noir
+
Positif ou L1
Blanc
+
Neutre ou L2
Vert
+
Terre
Le câblage de connexion d’entrée doit être correctement
dimensionné pour répondre à l’appel de courant de la
sécheuse. Cette information est imprimée sur l’étiquette
dedonnées de la sécheuse.
AVERTISSEMENT
Risque d’incendie
Utiliser du fil en cuivre de calibre approprié (voir le
tableau de la section « Spécifications électriques »).
Utiliser un serre-câbles homologué UL.
Déconnecter la source de courant électrique avant de
réaliser les connexions électriques.
Effectuer une mise à la terre des appareils électriques
selon les instructions d’installation.
Bien serrer toutes les connexions.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
Informations sur le gaz _____________
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s’assurer que la pression de gaz
ne dépasse pas 330 mm (13 po) de la colonne d’eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d’une compagnie de gaz, et
le personnel d’entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, un explosion ou un incendie.
AVERTISSEMENT
